9|Pièces de rechange et d'usure Rail flexible 1, (Single track), vue [X] 7 3 4 1 2 6 5 Fig.235: EM113-339-20-00Ad Pos Appellation Numéro de référence A B 1 Joint clip 170367 X 2 Straight screwing M5, stainless st…
9|Pièces de rechange et d'usure

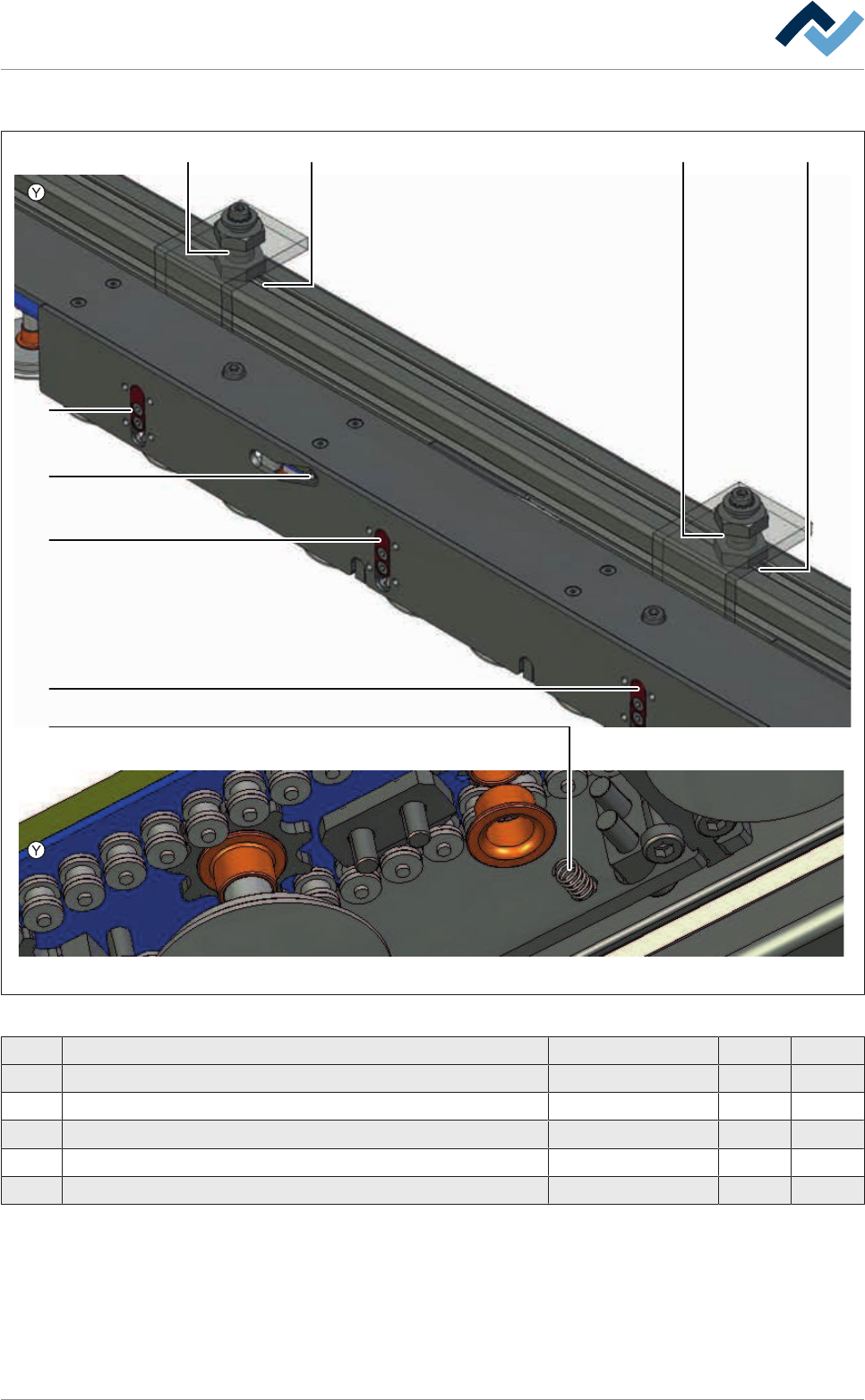

Rail flexible 1, (Single track), vue [Y]
1 2
5
3
3
4
3
21
Fig.234: EM113-339-20-00Ac
Pos Appellation Numéro de référence A B
1 Jackscrew M12X1 170791 X
2 Groove nut STM5 6ZIS049 X
3 Sliding piece 143664 X
4 Fit screw M4 143665 X
5 Spring, stainless steel 6FED078-VD X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 501/567
9|Pièces de rechange et d'usure
Rail flexible 1, (Single track), vue [X]
734 1 2
6
5
Fig.235: EM113-339-20-00Ad
Pos Appellation Numéro de référence A B
1 Joint clip 170367 X
2 Straight screwing M5, stainless stell 97965 X
3 Cylinder, 2-acting Ø 16, stroke=20 Temp. resistant 85950 X
4 Swivel head M6 170366 X
5 Conveyor chain, 3 mm pins, bulk stock 208821 X
6 Chain joint 3 mm 208824 X
7 Groove nut STM5 6ZIS049 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 502/567
9|Pièces de rechange et d'usure
Rail flexible 1, (Single track), vue [X]
1 12133
2105 4 116
9 7 8
Fig.236: EM113-339-20-00Ae
Pos Appellation Numéro de référence A B
1 Pressure spring VD-177 143511 X
2 Chain guide, fixed 143645 X
3 Screw M3 6M03X008Z0912 X
4 Washer 8/14X1,0 DIN988 6SA08X1.00 X
5 Circlip A 8x0,8mm, DIN 471 6SER-A080471 X
6 Collar bush 143513 X
7 Distance bush 108981 X
8 Bearing 6LA624Z X
9 Deflection disk 143668 X
10 Groove nut STM5 6ZIS049 X
11 Pan head screw M5 170207 X
12 Chain guide, fixed, adjustable 143673 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 503/567
