Betriebssicherheit
Sicherheitshinweise 2.1.6 Was vor Beginn der Arbeiten zu tun ist...
18 JEDEC Tray Feeder (JTF-ML)
2.1.6
2.1.6 Was vor Beginn der Arbeiten zu tun ist...
Was vor Beginn der Arbeiten zu tun ist...
Aufgabe und Zweck
Bevor Sie an den Automaten Instandhaltungs-, Umbau- oder Servicearbeiten in irgendeiner Form
ausführen, müssen Sie diesen, so nicht anders beschrieben, gegen Wiedereinschalten sichern und
dazu entsprechende Warnschilder anbringen. Wenn ein Ausschalten der Maschine nicht nötig oder
möglich ist, dann wird dies explizit beschrieben.
Wenn Sie sich an die nachstehend beschriebene Vorgehensweise halten, ist eine Verletzungsgefahr für
Mitarbeiter ausgeschlossen.
Beschreibung
Halten Sie sich immer an die nachstehend beschriebene Vorgehensweise, wenn Sie die Energie im Au-
tomaten freischalten, regeln oder freisetzen wollen.
► Unterrichten Sie darüber alle betroffenen Mitarbeiter.
► Schalten Sie den Automaten bzw. alle Zusatzgeräte ab. Führen Sie dazu die normalen Abschaltver-
fahren durch:
⇨ Drücken Sie den STOP-Taster.
⇨ Fahren Sie den Stationsrechner herunter.
⇨ Schalten Sie den Automaten am Hauptschalter aus.
► Trennen Sie den Automaten von all seinen Energiequellen:
⇨ Unterbrechen Sie die Druckluftzuführung.
⇨ Unterbrechen Sie die Netzversorgung.
► Verriegeln Sie die Anlagen.
⇨ Bringen Sie überall ein Schloss an, wo dies möglich ist (z. B. am Hauptschalter).

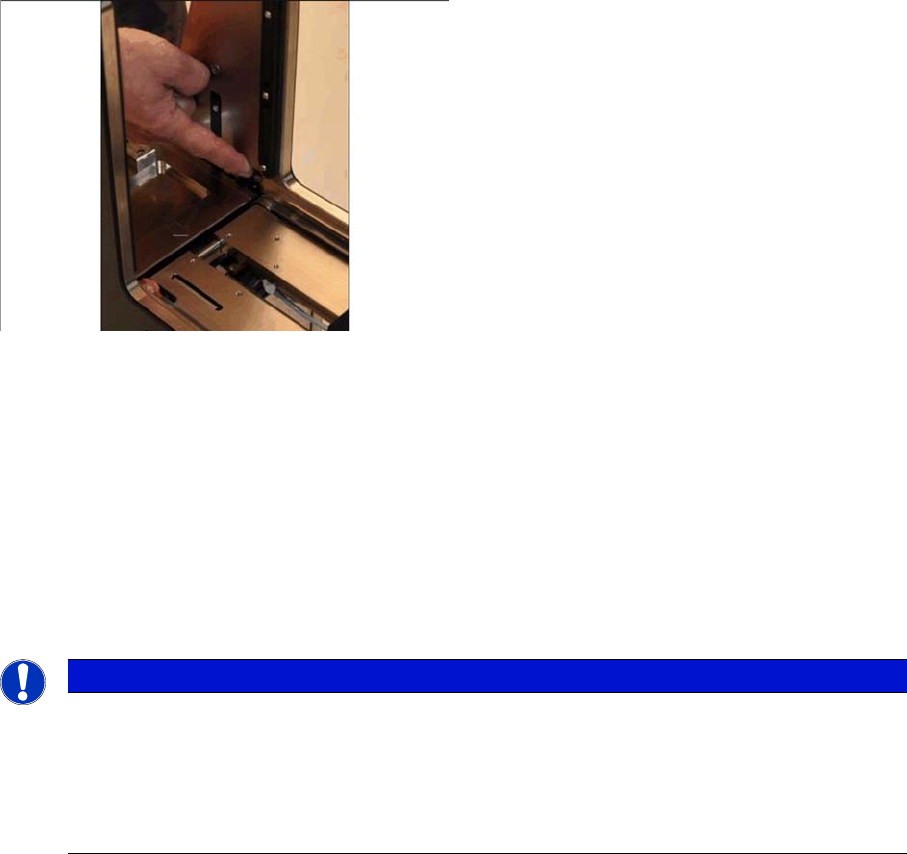

Aussparung für Tray-Positionssensor und Magazin
HINWEIS
Zusätzliche Sicherheitsmaßnahmen
Dieses Verfahren beinhaltet die Mindestanforderungen, die an das Verfahren zum Verriegeln
bzw. Anbringen von Warnschildern am Automaten bei Instandhaltungs- und Servicearbeiten
gestellt werden. Zusätzliche Sicherheitsmaßnahmen, die nötig sind, um die Arbeit sicher zu be-
enden, können von der Arbeitssicherheit, dem Sicherheitsbeauftragten, dem Sicherheitskom-
mittee und der Gesundheitsabteilung spezifiziert werden.
Betriebssicherheit
2.1.6 Was vor Beginn der Arbeiten zu tun ist... Sicherheitshinweise
JEDEC Tray Feeder (JTF-ML) 19
Schaltsperre [03121545-xx]
► Alternativ: Anbringen von Warnschildern:
Ist es möglich die Maschine mit einem Schloss zu verriegeln, so muss dies durchgeführt werden.
Es gibt allerdings Situationen, bei denen zum Freischalten der Energie kein Schloss angebracht wer-
den kann. In diesen Fällen müssen Warnschilder an den freigeschalteten Maschinen angebracht
werden, um die Mitarbeiter davon zu unterrichten, dass die Maschine zu Servicezwecken freige-
schaltet worden ist. Das Schild muss sicher befestigt werden, es muss von allen Seiten einsehbar
sein und es darf nur von demjenigen entfernt werden, der es angebracht hat.

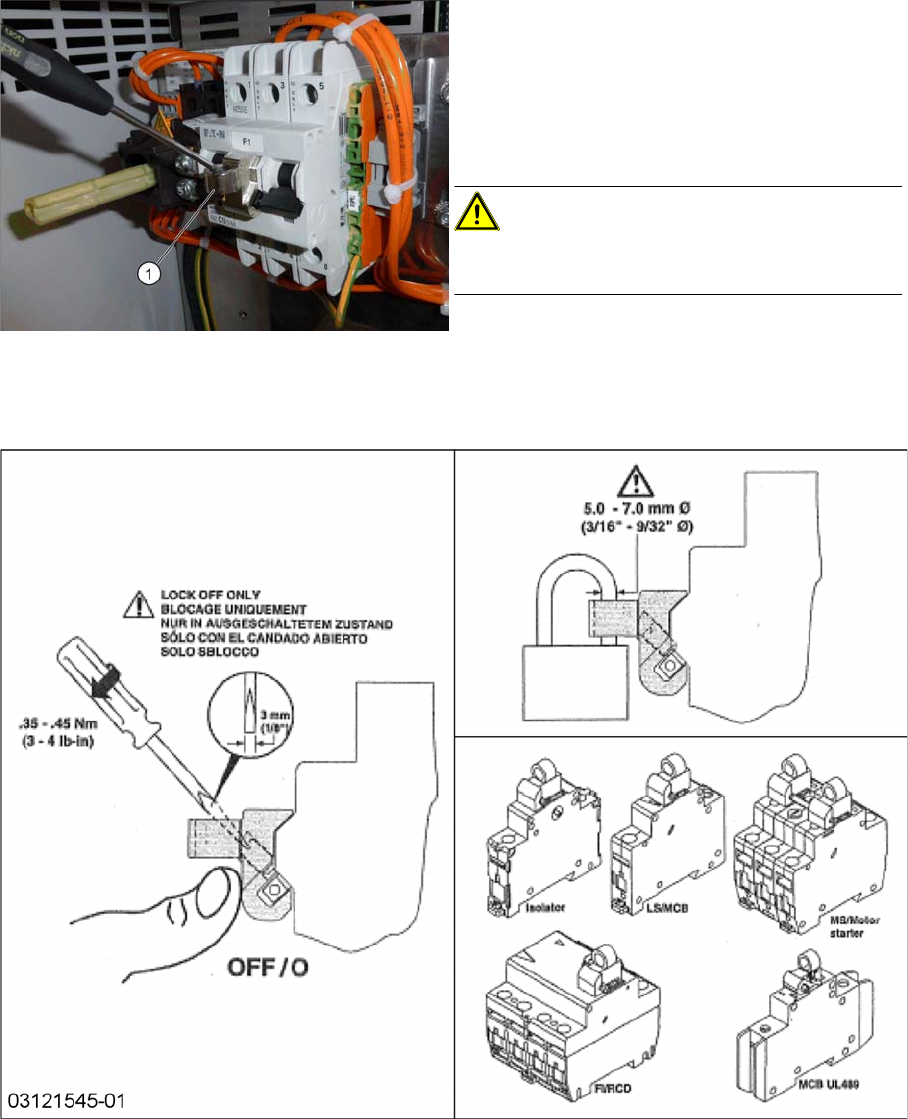

Schaltsperre [03121545-xx] befestigen
Beispiel: Maschine mit Schaltsperre sichern
Mit der Schaltsperre kann ein unbeabsichtigtes
Einschalten der Maschine verhindert werden.
► Schalten Sie die Maschine aus.
► Stellen Sie den Leitungsschutzschalter auf
OFF.
VORSICHT!
Die Schaltsperre darf nur in ausgeschaltetem Zu-
stand angebracht werden!
► Befestigen Sie die Schaltsperre (1) am Lei-
tungsschutzschalter.
► Sichern Sie den Schalter mit einem
Vorhängeschloss.
Betriebssicherheit
Sicherheitshinweise zum Transport des Moduls 2.1.6 Was vor Beginn der Arbeiten zu tun ist...
20 JEDEC Tray Feeder (JTF-ML)
► Freisetzen gespeicherter Energie:
Gespeicherte Energien in der Druckluftversorgung und elektrische Energien in Elektrolytkondensa-
toren müssen durch geeignete Maßnahmen freigesetzt sein.
Warten Sie dazu nach dem Abschalten des Automaten die angegebenen Entlade- bzw. Druckab-
bauzeiten ab um am Automaten gefahrlos arbeiten zu können.
GEFAHR – Strom versorgung auf Spannungsfreiheit prüfen
► Überprüfen der Verriegelung:
Testen Sie die Verriegelung des Automaten, indem Sie einfach den START-Taster drücken.
Folgende Schritte sind nötig, um den Automaten wieder betriebsbereit zu machen.
► Überprüfen Sie den Arbeitsbereich. Sorgen Sie dafür, dass das autorisierte Personal sämtliches
Werkzeug entfernt und alle Sicherheitseinrichtungen wieder in Kraft setzt.
► Unterrichten Sie alle betroffenen Mitarbeiter.
► Informieren Sie alle Arbeiter in dem betreffenden Bereich, dass die Maschine wieder in Betrieb ge-
nommen wird, ehe Sie auch nur eines der Schlösser bzw. Warnschilder entfernen.
► Entfernen Sie die Schlösser/Warnschilder.
Jeder dazu autorisierte Mitarbeiter muss sein eigenes Schloss entfernen und unter Verschluss neh-
men.
► Schalten Sie den Automaten ein und lassen Sie während des Betriebs autorisiertes Personal
überprüfen, ob die Reparaturen ordnungsgemäß durchgeführt worden sind.
Testen
Servicepersonal darf die Schaltungen testen, indem es diese kurzzeitig aktiviert, ohne das Verriege-
lungsverfahren aufzuheben. Dies allerdings nur, wenn keine weiteren Personen mehr Arbeiten an der
zu testenden Baugruppe ausführen.
Es ist außerordentlich wichtig, dass alle weiteren START-Taster mit dem Warnschild "Nicht in Betrieb
nehmen" gekennzeichnet sind, um so ein unbeabsichtigtes Starten der Anlage in dieser Zeit zu verhin-
dern.
Verantwortung und Pflichten
▪ Es gehört zu den Aufgaben und Pflichten des Instandhaltungs- und Servicepersonals sicherzustel-
len, dass dieses Verfahren eingehalten wird.
▪ Es gehört zu den Aufgaben und Pflichten des unmittelbar Vorgesetzten des Instandhaltungs- und
Servicepersonals, diesen Personenkreis in dieses Verfahren einzuweisen.
▪ Es gehört zu den Aufgaben und Pflichten des Sicherheitsbeauftragten das Verfahren zum Verriegeln
und Kennzeichnen der Verriegelung der Automaten zu regeln.
2.2
2.2 Sicherheitshinweise zum Transport des Moduls
Sicherheitshinweise zum Transport des Moduls
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und beach-
ten Sie die Wartezeiten!
VORSICHT
Hohes Gewicht
Das hohe Gewicht des Moduls kann bei unsachgemäßer Handhabung zu Verletzungen führen.
► Das Modul nicht alleine heben und tragen.
► Achten Sie beim Herausheben auf das hohe Gewicht des SIPLACE JTF-ML (25,7 kg). Neh-
men Sie bei Bedarf eine zweite Person zu Hilfe.
