Aufstellen und Inbetriebnahme Nachrüstung an der SIPLACE TX-Serie 4.2.5 Einzug umbauen 30 JEDEC Tray Feeder (JTF-ML) LLK und Abd eckung mo ntieren ► Montieren Sie den kurzen Leer gurtleitkanal (1) mit zwei Schrauben ISO4…
Aufstellen und Inbetriebnahme
4.2.5 Einzug umbauen Nachrüstung an der SIPLACE TX-Serie
JEDEC Tray Feeder (JTF-ML) 29

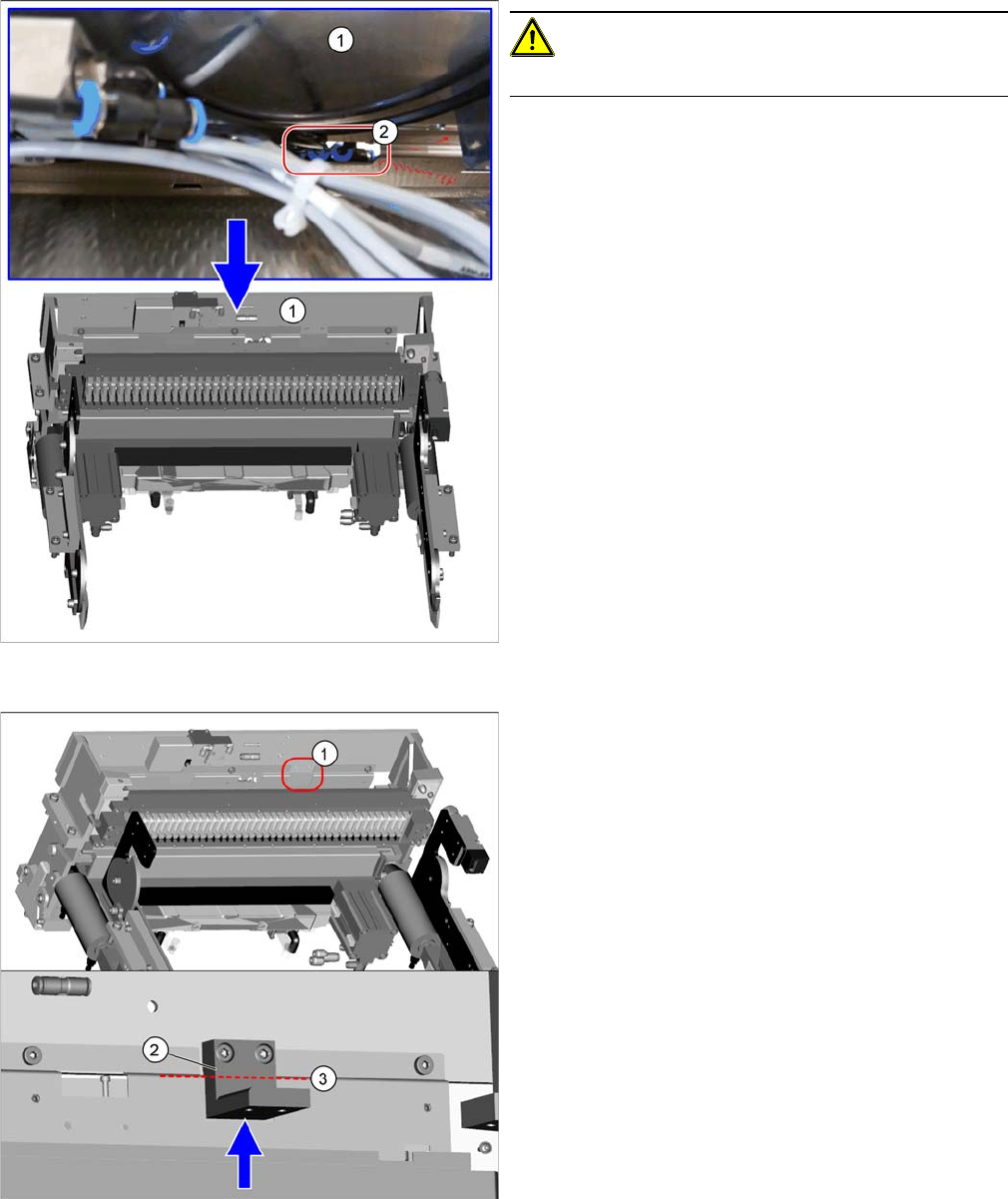

Pneumatikschlauch anschließen
VORSICHT!
Achten Sie darauf dass die Maschine ausgeschaltet ist.
Unten an der Querleiste (1) des BE-Einzugs befindet sich
ein 3-fach-Druckluftverteiler (2). Ein Anschluss am 3-
fach-Druckluftverteiler ist mit einem Stopfen verschlos-
sen.
► Entfernen Sie den Stopfen.
► Schließen Sie den Pneumatikschlauch mit dem
Steckverbinder QSM-4 an.
Halter montieren
► Montieren Sie den Halter (2) mit zwei Schrauben
ISO4762-M6x14-A2-70 [03043125-xx] an der
Querleiste (1).
Drücken Sie den Halter beim Festschrauben nach
oben an die Kante (3).
Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE TX-Serie 4.2.5 Einzug umbauen
30 JEDEC Tray Feeder (JTF-ML)

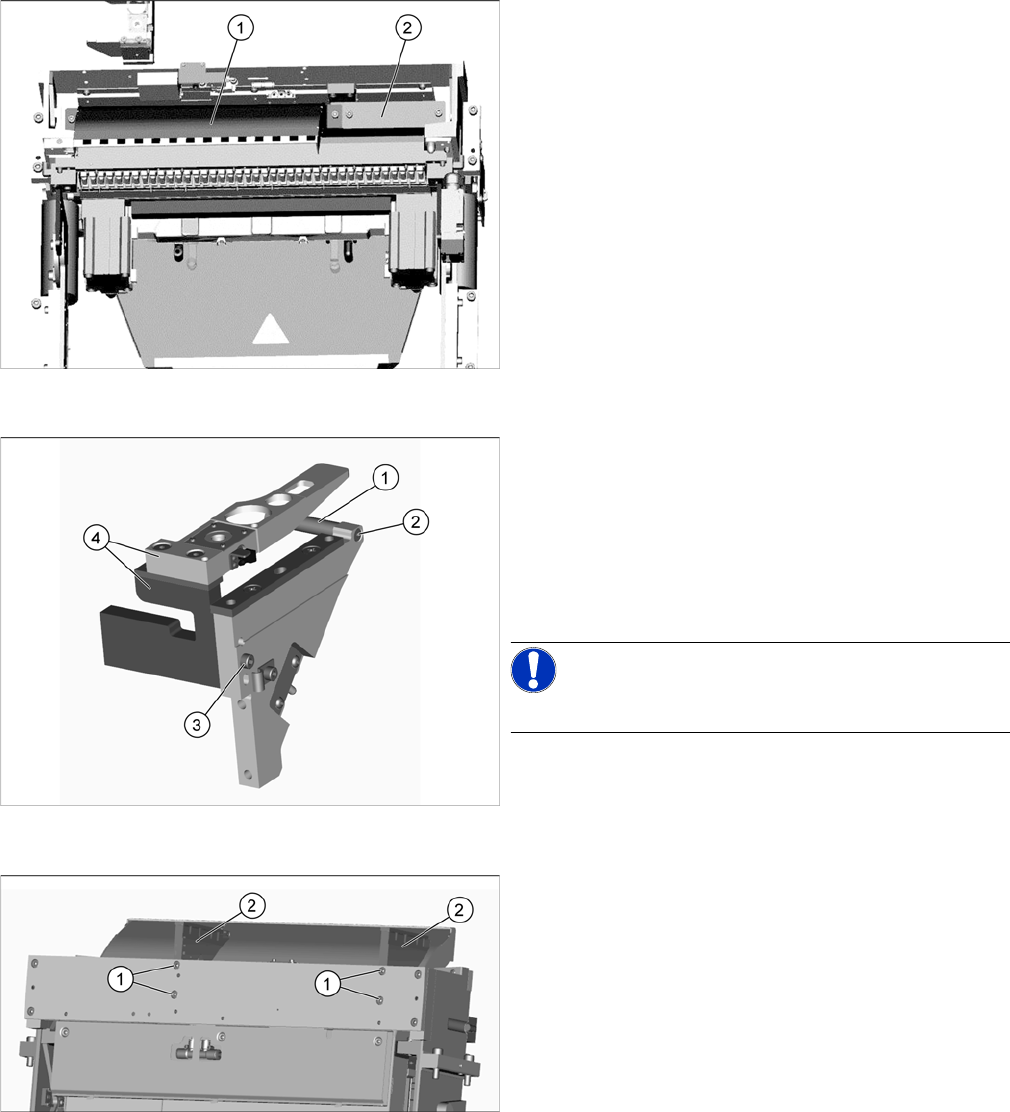

LLK und Abdeckung montieren
► Montieren Sie den kurzen Leergurtleitkanal (1) mit
zwei Schrauben ISO4762-M6x14-A2-70
[03043125-xx].
► Montieren Sie die Abdeckung (2) mit zwei Schrauben
ISO4762-M6x14-A2-70 [03043125-xx].
PPW-Halter demontieren
Führen Sie folgende Schritte am demontierten PPW-Hal-
ter durch:
► Entfernen Sie die Befestigungsschraube (2) der
Stütze (1) und nehmen Sie diese ab.
► Entfernen Sie die Befestigungsschraube (3) der Pi-
pettenstation und des Abwurfbehälter-Halters (4) und
nehmen Sie diese ab.
HINWEIS!
Die bisherige Pipettenstation wird nicht mehr verwendet.
PPW-Halter montieren
► Montieren Sie die beiden PPW-Halter (2) mit je zwei
Schrauben (1).
Montieren Sie den PPW noch nicht.
Aufstellen und Inbetriebnahme
4.2.6 Maschinenschutz umbauen Nachrüstung an der SIPLACE TX-Serie
JEDEC Tray Feeder (JTF-ML) 31
4.2.6

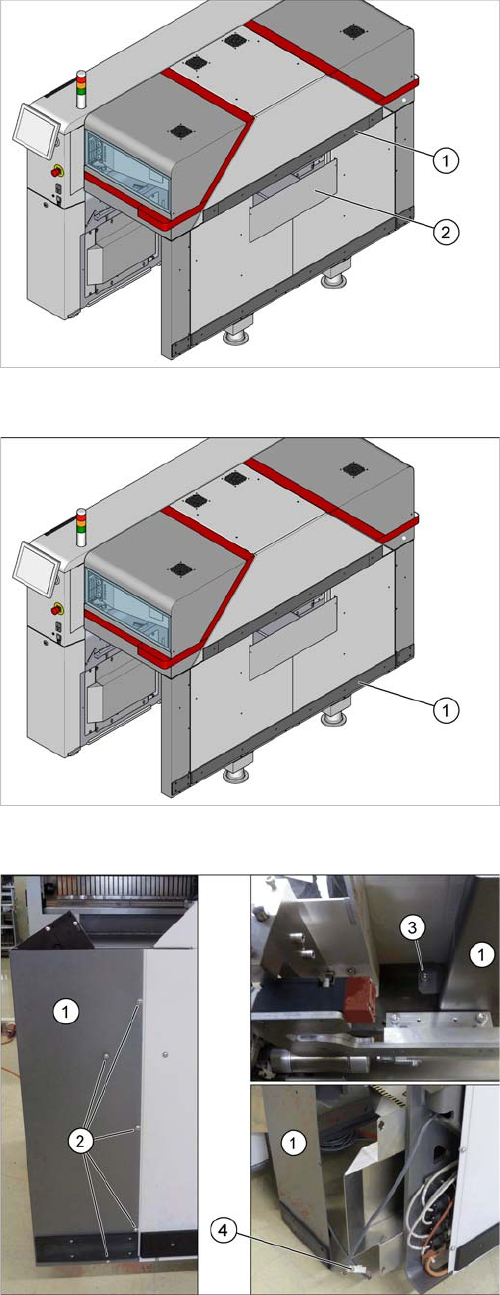

4.2.6 Maschinenschutz umbauen
Maschinenschutz umbauen
Eingreifschutz demontieren
1. Obere Leiste mit darunterliegendem Eingreifschutz
oben
2. Eingreifschutz unten
► Lesen Sie für die Demontage der folgenden Teile den
entsprechenden Abschnitt in der Montageanleitung
"Ein- und Ausgabeband-Verlängerung SIPLACE TX"
[00198141-xx]:
Untere Leiste demontieren
► Demontieren Sie die untere Leiste (1).
Eckverkleidung demontieren
Demontieren Sie die Eckverkleidung (1). Gehen Sie dazu
wie folgt vor:
► Entfernen Sie die Schrauben (2) an der Außenseite.
► Entfernen Sie die Schraube (3) an der Innenseite.
Halten Sie die Eckverkleidung dabei gut fest damit
diese nicht unkontrolliert herunterfällt.
► Lösen Sie den Stecker (4) und stellen Sie die Eckver-
kleidung zur Seite.
