Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE TX-Serie 4.2.5 Einzug umbauen
28 JEDEC Tray Feeder (JTF-ML)

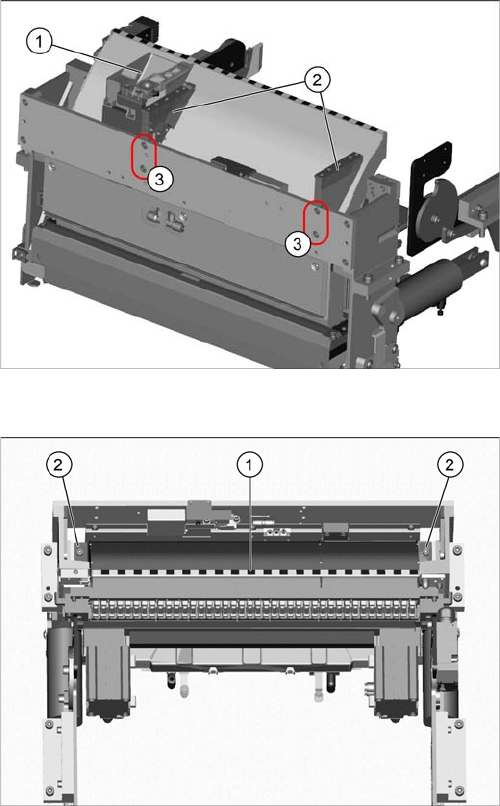

PPW-Halter demontieren
► Entfernen Sie den Abwurfbehälter (1).
► Entfernen Sie die Befestigungsschrauben (3) der bei-
den PPW-Halter (2) und nehmen Sie diese ab.
LLK demontieren
► Entfernen Sie die beiden Befestigungsschrauben (2)
des Leergurtleitkanals (1).
► Heben Sie den Leergurtleitkanal aus dem BE-Einzug
heraus.
Aufstellen und Inbetriebnahme
4.2.5 Einzug umbauen Nachrüstung an der SIPLACE TX-Serie
JEDEC Tray Feeder (JTF-ML) 29
Pneumatikschlauch anschließen
VORSICHT!
Achten Sie darauf dass die Maschine ausgeschaltet ist.
Unten an der Querleiste (1) des BE-Einzugs befindet sich
ein 3-fach-Druckluftverteiler (2). Ein Anschluss am 3-
fach-Druckluftverteiler ist mit einem Stopfen verschlos-
sen.
► Entfernen Sie den Stopfen.
► Schließen Sie den Pneumatikschlauch mit dem
Steckverbinder QSM-4 an.
Halter montieren
► Montieren Sie den Halter (2) mit zwei Schrauben
ISO4762-M6x14-A2-70 [03043125-xx] an der
Querleiste (1).
Drücken Sie den Halter beim Festschrauben nach
oben an die Kante (3).
Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE TX-Serie 4.2.5 Einzug umbauen
30 JEDEC Tray Feeder (JTF-ML)
LLK und Abdeckung montieren
► Montieren Sie den kurzen Leergurtleitkanal (1) mit
zwei Schrauben ISO4762-M6x14-A2-70
[03043125-xx].
► Montieren Sie die Abdeckung (2) mit zwei Schrauben
ISO4762-M6x14-A2-70 [03043125-xx].
PPW-Halter demontieren
Führen Sie folgende Schritte am demontierten PPW-Hal-
ter durch:
► Entfernen Sie die Befestigungsschraube (2) der
Stütze (1) und nehmen Sie diese ab.
► Entfernen Sie die Befestigungsschraube (3) der Pi-
pettenstation und des Abwurfbehälter-Halters (4) und
nehmen Sie diese ab.
HINWEIS!
Die bisherige Pipettenstation wird nicht mehr verwendet.
PPW-Halter montieren
► Montieren Sie die beiden PPW-Halter (2) mit je zwei
Schrauben (1).
Montieren Sie den PPW noch nicht.
