In diesem Handbuch finden Sie technische Informationen und Beschreibungen zur Bedienung der JE-
DEC Tray Feeder an Maschinen der SIPLACE® TX-Serie.
1.1
1.1 Modulbeschreibung
Modulbeschreibung
Bei der SIPLACE TX kann am Stellplatz 1 ein SIPLACE JTF-ML installiert werden. Der SIPLACE JTF-
ML wird seitlich montiert.
Der SIPLACE JTF-ML bevorratet bis zu 18 Standard- oder als Option 14 hohe JEDEC Flächenmagazine
(je nach Magazintyp) in einer wechselbaren Kassette und stellt diese selektiv bereit.
Dem Bestückautomaten können somit verschiedene Bauelemente-Typen mit einer variablen
Flächenmagazin-Wechselzeit zugeführt werden.
1.1.1
1.1.1 Typenschild und Seriennummer
Typenschild und Seriennummer
Typenschild
Auf den Zuführmodulen ist ein Typenschild angebracht,
auf dem der Typ, die Material- und die Seriennummer
stehen.
▪ Type: SIPLACE JTF-ML
▪ Material No./Material-Nr.: 00588105
▪ Serial-No./Serien-Nr.:0001

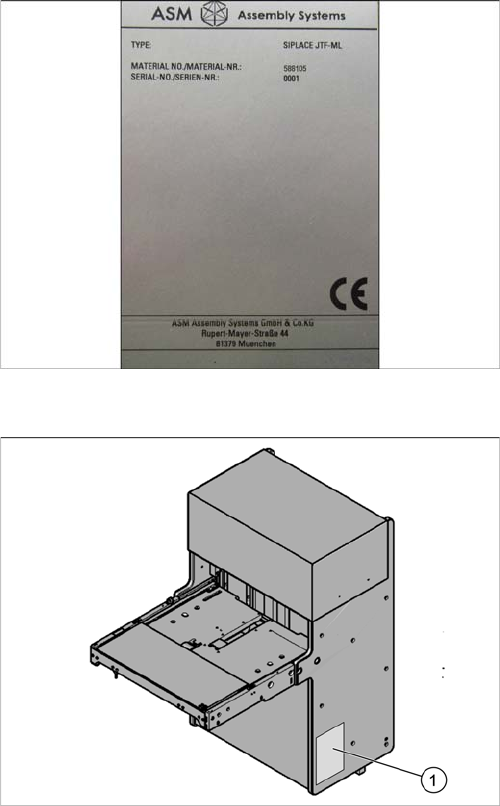

Typenschild am SIPLACE JTF-ML
Das Typenschild (1) befindet sich seitlich am SIPLACE
JTF-ML.
Einleitung
Modulbeschreibung 1.1.2 EU-Konformitätserklärung
8 JEDEC Tray Feeder (JTF-ML)
1.1.2
1.1.2 EU-Konformitätserklärung
EU-Konformitätserklärung
Das nachfolgend beschriebene Produkt / Gerät stimmt überein mit den Vorschriften und Normen der mit-
gelieferten EU-Konformitätserklärung.
Hersteller:
ASM Assembly Systems GmbH & Co. KG
Rupert-Mayer-Strasse 44
81379 München
Germany
1.1.3
1.1.3 Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung
Das Produkt darf nur für die in den Katalogen und den technischen Beschreibungen vorgesehenen
Einsatzfälle, d. h. zum Bestücken von SMD-Bauelementen, und nur in Verbindung mit von SIPLACE
empfohlenen oder zugelassenen Fremdgeräten und -komponenten verwendet werden.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Bei nicht bestimmungsgemäßem Gebrauch übernimmt SIPLACE keine Haftung für eventuell auftreten-
de Schäden und keine Garantie für einwandfreies und funktionsgemäßes Arbeiten der Komponenten.
Zum bestimmungsgemäßem Gebrauch gehört auch das Beachten aller Hinweise in dieser Bedie-
nungssanleitung.
Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lage-
rung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
1.1.4
1.1.4 Nicht bestimmungsgemäße Verwendung
Nicht bestimmungsgemäße Verwendung
Bei nicht bestimmungsgemäßer Verwendung des Produkts können sowohl Gefahren für Leib und Leben
als auch Sachbeschädigungen auftreten. Aus diesem Grunde ist eine nicht bestimmungsgemäße Ver-
wendung untersagt. Bei nicht bestimmungsgemäßer Verwendung übernimmt die ASM Assembly Sys-
tems GmbH & Co. KG keine Haftung für eventuell auftretende Schäden und keine Garantie für
einwandfreies und funktionsgemäßes Arbeiten der Komponenten.
Zu einer nicht bestimmungsgemäßen Verwendung des Moduls zählen beispielsweise folgende Punkte:
▪ Der Betrieb des Moduls bei außer Funktion gesetzten oder entfernten Sicherheitseinrichtungen.
▪ Das Bestücken von Bauelementen, die nicht der zulässigen Spezifikation entsprechen.
▪ Das Verwenden von nicht autorisiertem Zubehör und Zusatzmodulen.
▪ Das Bedienen des Moduls von nicht qualifiziertem Personal.
1.1.5
1.1.5 Geräuschemissionsangabe
Geräuschemissionsangabe
Fabrikat JEDEC Tray Feeder
Typ SIPLACE JTF-ML
Artikel-Nr.: 00588105-xx
Maximale Geräuschentwicklung 75 dB (A)
Einleitung
1.1.6 Wichtige Hinweise zur umweltfreundlichen Entsorgung von Materialien Wichtige Hinweise zur Bedienungsanleitung
JEDEC Tray Feeder (JTF-ML) 9
1.1.6
1.1.6 Wichtige Hinweise zur umweltfreundlichen Entsorgung von Materialien
Wichtige Hinweise zur umweltfreundlichen Entsorgung von Materialien
Für SIPLACE-Produkte werden nur Stoffe, Materialien und Teile verwendet, die sich leicht trennen und
umweltfreundlich entsorgen lassen.
1.1.7
1.1.7 Elektromagnetische Verträglichkeit (EMV)
Elektromagnetische Verträglichkeit (EMV)
Alle SIPLACE-Produkte sind für den professionellen Einsatz im Industriebereich vorgesehen und
geprüft. In anderen Umgebungen kann die elektromagnetische Verträglichkeit im Hinblick auf die Emis-
sion von Störsignalen nicht garantiert werden.
1.1.8
1.1.8 Hinweis zum Original-SIPLACE-Zubehör
Hinweis zum Original-SIPLACE-Zubehör
Verwenden Sie nur Originalersatzteile und autorisiertes Zubehör. Die Verwendung anderer Teile
beeinträchtigt die Sicherheit und wird die Haftung für die daraus entstehenden Folgen aufheben.
1.2
1.2 Wichtige Hinweise zur Bedienungsanleitung
Wichtige Hinweise zur Bedienungsanleitung
1.2.1
1.2.1 Inhalt und Aufbewahrung dieser Anleitung
Inhalt und Aufbewahrung dieser Anleitung
Diese Bedienungsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Instandhal-
tung des Automaten zu beachten sind. Sie ist daher vor der Montage und Inbetriebnahme von Service-
technikern, Fach- und Bedienpersonal und vom Betreiber der Anlage zu lesen. Die Anleitung muss
ständig am Einsatzort des Automaten verfügbar sein.
Darüber hinaus hat der Betreiber sicherzustellen, dass der Inhalt der Bedienungsanleitung vom Perso-
nal voll verstanden wurde.
1.2.2
1.2.2 Gefahrenhinweise
Gefahrenhinweise
1.2.3
1.2.3 Mängelhaftung durch den Hersteller/Lieferer
Mängelhaftung durch den Hersteller/Lieferer
Wir weisen Sie darauf hin, dass der Inhalt dieser Anleitung nur beschreibender und erklärender Natur
ist und keine vertraglichen Bedingungen oder Zusagen enthält. Sämtliche Verpflichtungen der ASM As-
sembly Systems GmbH & Co. KG ergeben sich abschließend aus dem jeweiligen Vertrag, aufgrund des-
sen die hier beschriebene Maschine überlassen worden ist. Dies gilt insbesondere für alle Aussagen
hinsichtlich der Leistungsfähigkeit oder Leistungsdauer und der vereinbarten Mängelhaftung. Die ver-
traglichen Mängelhaftungsbestimmungen werden durch die Ausführungen dieser Anleitung weder er-
weitert noch beschränkt.
HINWEIS
Bestimmungen beachten
Für die fachgerechte und umweltfreundliche Entsorgung der Anlage, der Betriebsstoffe und der
Verbrauchs- und Verschleißteile ist ausschließlich der Betreiber der Anlage verantwortlich.
► Beachten Sie dazu die nationalen gesetzlichen Bestimmungen für die Abfallentsorgung
und den Umweltschutz.
WARNUNG
Gefahrenhinweise
► Am JEDEC Tray Feeder dürfen ohne genaue Kenntnis des entsprechenden Teils der Be-
dienungsanleitung keine Tätigkeiten ausgeführt werden.
► Alle Tätigkeiten dürfen nur von entsprechend geschultem und qualifiziertem Personal
durchgeführt werden.
► Alle Warn-, Vorsicht- und Gefahrenhinweise müssen unbedingt beachtet werden.
► Lesen Sie dazu das Kapitel 2 Betriebssicherheit der Bedienungsanleitung genau durch.
