00198140-01_UM_JTF-ML_TX12_de_en.pdf - 第59页
Instandhaltung Verbrauchsstoffe JEDEC Tray Feeder (JTF-ML) 59 6 6 I n s t a n d h a lt u n g Instandhaltung Alle im Förderer verwendeten Ku g ellager sind versiegelt und ben ötig en keine separate Schmierung. Das Magazin…
Aufgaben an der Maschine
Bedienung JEDEC Tray Feeder in der Stationssoftware 5.3.5 JEDEC Tray Feeder-Einstellungen – Funktionen
58 JEDEC Tray Feeder (JTF-ML)

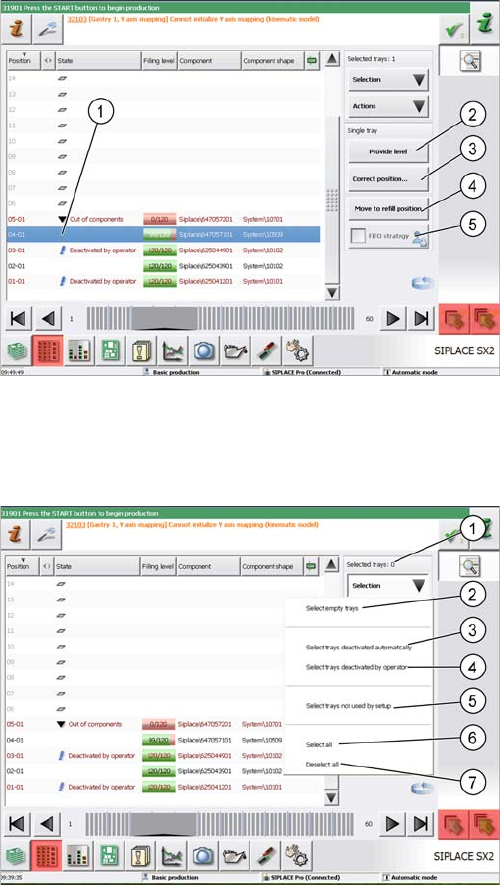

Mehrfachauswahl von Trays
Der Button Selection ermöglicht folgende Schnellauswahlarten:
1. Selected Trays: xx: Zeigt die Anzahl der angewählten Trays an.
2. Select empty trays: Alle leeren Trays in der Rüstung werden angewählt.
3. Select trays deactivated automatically: Alle automatisch deaktivierten Trays werden angewählt.
4. Select trays deactivated by operator: Alle manuell vom Operator deaktivierten Trays werden
angewählt.
5. Select trays not used by setup: Alle Trays, die für das aktuelle Setup nicht benötigt werden, werden
angewählt.
6. Select all: Alle Trays, unabhängig ihres Status, werden angewählt.
7. Deselect all: Jegliche vorhergehende Auswahl wird aufgehoben.
Funktionen und Aktionen
(am Beispiel SIPLACE SX2 V2)
Für das einzelne angewählte Tray können folgende
Funktionen und Aktionen gewählt werden:
1. Ausgewähltes Tray: Blau hinterlegt
2. Provide level: Fährt dieses Level in die
Übergabeposition.
3. Correct position: Korrektur der Abholposition
4. Move to refill position: Fährt das Tray wieder in den
Tray Carrier, damit man es entnehmen kann. Man
kann dann keine Bauteile von irgendeinem Tray ab-
holen.
5. FIFO strategy: Button erst aktiv, wenn man mit den
notwendigen Zugriffsrechten eingeloggt ist. Sobald
von einem JEDEC Tray auf einer Ersatzspur einmal
abgeholt wurde, wird es komplett geleert, bevor wie-
der auf die eigentliche Spur zurückgegriffen wird.
Mehrfachauswahl
(am Beispiel SIPLACE SX2 V2)
Mit der Tastenkombination Shift-Alt können Sie mehrere
Trays anwählen, diese erscheinen dann Blau hinterlegt.
Falls zuvor schon Trays manuell oder automatisch deak-
tiviert wurden, oder der Status verändert wurde, können
Sie mithilfe des Button Selection diese Trays einfacher
anwählen.
In der Ansicht erscheinen dann die angewählten Trays
als Selected Trays: xx
Instandhaltung
Verbrauchsstoffe
JEDEC Tray Feeder (JTF-ML) 59
6
6 Instandhaltung
Instandhaltung
Alle im Förderer verwendeten Kugellager sind versiegelt und benötigen keine separate Schmierung.
Das Magazin wird durch Trockenketten betrieben und darf daher auch nicht gefettet werden.
6.1
6.1 Verbrauchsstoffe
Verbrauchsstoffe
VORSICHT
Instandhaltungsanleitung beachten
► Beachten Sie bei diesen Arbeiten auch die Instandhaltungsanleitung Ihrer Maschine!
Intervall Instandhaltungstätigkeit
Wöchentlich ► Prüfen Sie, ob Teile am Förderer beschädigt sind.
► Prüfen Sie, ob die Transportriemen sauber sind und keine Beschädigungen auf-
weisen.
► Ersetzen Sie beschädigte Teile.
Monatlich ► Reinigen Sie den Förderer.
► Reinigen Sie die Transportriemen und die Tray-Plattform mit fettfreiem Alkohol.
► Prüfen Sie, ob der Gummi der Tray-Klemmung abgenutzt oder beschädigt ist.
Ersetzen Sie ihn, falls nötig.
Verbrauchsmittel Art.-Nr.
Baumwollhandschuhe 00359087-xx
Latex-Schutzhandschuhe 00372972-xx
Flusenfreie Reinigungstücher 03082092-xx
Ethylalkohol
Alternativ kann auch Isopropylalkohol (Isopropanol – IPA) verwendet werden.
Werkzeuge Art.-Nr.
Satz Inbusschlüssel 00376492-xx
Satz Kreuzschraubendreher 00319064-xx
Staubsauger
Abfalleimer
HINWEIS
Zusätzlich erforderliche Dokumentation
Je nach eingesetzter Hardware benötigen Sie ggf. noch zusätzliche Dokumente.
Instandhaltung
Verbrauchsstoffe
60 JEDEC Tray Feeder (JTF-ML)
