Aufstellen und Inbetriebnahme Nachrüstung an der SIPLACE TX-Serie 4.2.1 Lieferumfang 26 JEDEC Tray Feeder (JTF-ML) SIPLACE JTF-ML A dapter komplett SIPLACE JTF-ML FDK Leergurtleitkanal kurz TX komplett Verkleidung für SI…
Aufstellen und Inbetriebnahme
4.2.1 Lieferumfang Konfiguration und Einschränkungen
JEDEC Tray Feeder (JTF-ML) 25
4
4 Aufstellen und Inbetriebnahme
Aufstellen und Inbetriebnahme
4.1
4.1 Konfiguration und Einschränkungen
Konfiguration und Einschränkungen
Folgende Voraussetzungen und Einschränkungen gelten für den SIPLACE JTF-ML:
▪ Die Montage ist nur an SIPLACE TX1/TX2-Maschinen möglich.
SIPLACE TX2i-Maschinen sind nicht möglich.
▪ Die Softwareversion muss 709.0 oder höher sein.
▪ Die Montage ist nur an Stellplatz 1 möglich.
▪ Folgende Bestückköpfe sind möglich:
– CPP_H
– TwinHead
4.2
4.2 Nachrüstung an der SIPLACE TX-Serie
Nachrüstung an der SIPLACE TX-Serie
4.2.1
4.2.1 Lieferumfang
Lieferumfang
Sie benötigen folgende Teile:
▪ SIPLACE JTF-ML (Tray Zuführmodul) [00588105-xx]
▪ Wechseltisch für SIPLACE JTF-ML [00588112-xx]
▪ Montagekit für SIPLACE JTF-ML [00588106-xx]
Dieser enthält:
4.2.1.1
4.2.1.1 Teile-Übersicht
Teile-Übersicht
Menge Bezeichnung Art.-Nr.
1 SIPLACE JTF-ML Adapter komplett 03114835-xx
1 SIPLACE JTF-ML FDK 03110417-xx
1 Leergurtleitkanal kurz TX komplett 03121376-xx
1 Abdeckung JTF komplett 03125471-xx
1 Verkleidung für JTF komplett
Diese enthält:
03119382-xx
1 Stützrahmen SP1 für JTF komplett 03114836-xx
1 Verkleidung Ausgabeseite SP1 komplett TX 03115547-xx
1 Pneumatikanschluss SIPLACE JTF-ML TX 03133631-xx
1 Montageabstützung TX-JTF komplett 03136824-xx
SIPLACE JTF-ML (Tray Zuführmodul)
Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE TX-Serie 4.2.1 Lieferumfang
26 JEDEC Tray Feeder (JTF-ML)

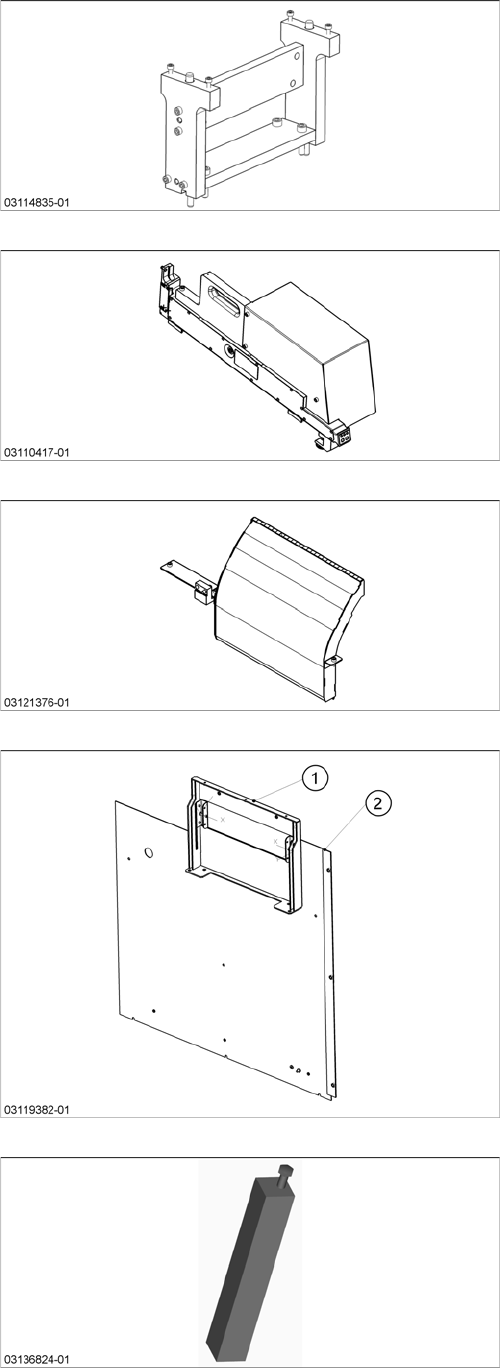

SIPLACE JTF-ML Adapter komplett
SIPLACE JTF-ML FDK
Leergurtleitkanal kurz TX komplett
Verkleidung für SIPLACE JTF-ML komplett
Besteht aus:
1. Stützrahmen SP1 für SIPLACE JTF-ML komplett
2. Verkleidung Ausgabeseite SP1 komplett TX
Montageabstützung TX-JTF komplett
Aufstellen und Inbetriebnahme
4.2.2 Benötigte Werkzeuge und Hilfsmittel Nachrüstung an der SIPLACE TX-Serie
JEDEC Tray Feeder (JTF-ML) 27
4.2.2
4.2.2 Benötigte Werkzeuge und Hilfsmittel
Benötigte Werkzeuge und Hilfsmittel
▪ Standardwerkzeug
▪ Empfohlen: Inbusverlängerung, Ratsche
▪Hammer
▪ Durchschlag
▪ Fühlerlehre
▪ Riemenspannungsmessgerät
▪ Hebewagen
▪Zweite Person
▪ Montageanleitung "Ein- und Ausgabeband-Verlängerung SIPLACE TX" [00198141-xx]
4.2.3
4.2.3 Benötigte Arbeitszeit
Benötigte Arbeitszeit
Der komplette Einbau dauert inklusive Ausgabeband-Verlängerung ca. vier Stunden.
4.2.4
4.2.4 Vorbereitende Arbeiten
Vorbereitende Arbeiten
► Fahren Sie die BE-Wagen aus der Maschine.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "2.1.6 Was vor Beginn der Arbei-
ten zu tun ist..." [ ➙ 18].
4.2.5
4.2.5 Einzug umbauen
Einzug umbauen
TX - PPW demontieren

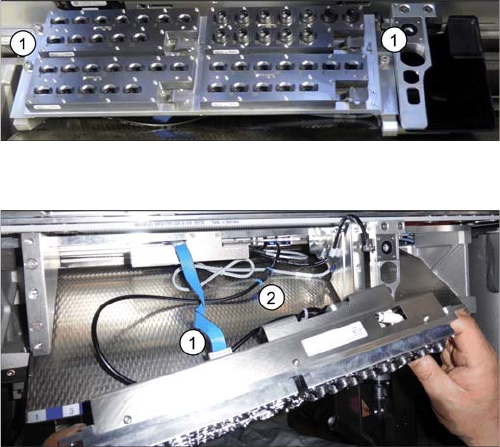

PPW demontieren 1
► Entfernen Sie die vier Befestigungsschrauben (1)
des Pipettenwechslers (PPW).
PPW demontieren 2
► Lösen Sie die elektrischen (1) und pneumatischen
Verbindungen (2) des PPW und legen Sie den PPW
zur Seite.
