Aufstellen und Inbetriebnahme
Konfiguration des JEDEC Tray Feeders in SIPLACE Pro 4.3.5 Konfiguration der Rüstung – Setup Tree View
42 JEDEC Tray Feeder (JTF-ML)
4.3.5
4.3.5 Konfiguration der Rüstung – Setup Tree View
Konfiguration der Rüstung – Setup Tree View
4.3.5.1
4.3.5.1 Kopfkonfigurationen SIPLACE TX1 und TX2
Kopfkonfigurationen SIPLACE TX1 und TX2
Der SIPLACE JTF-ML-Förderer darf nur an Stellplatz 1 mit folgenden Köpfen gerüstet werden:
1. CPP_H
2. TwinHead
Wenn einer dieser Köpfe konfiguriert ist, können Sie die Tischkonfiguration durchführen.
4.3.5.2
4.3.5.2 Tischkonfiguration
Tischkonfiguration
Nachdem Sie einen der unter Kopfkonfigurationen SX1, SX2, X-Serie S und X4i S genannten Köpfe kon-
figuriert haben, wählen Sie den notwendigen Tisch-Typ aus, der Voraussetzung zum Rüsten eines JE-
DEC Tray Feeders ist.
Die Tisch-Typen (Table Type) sind:
▪ SIPLACE SX1 und SIPLACE SX2: MTF Table 60 X
▪ SIPLACE X-Serie S und SIPLACE TX-Serie: MTF Table 40 X
SIPLACE Pro Tischkonfiguration (am Beispiel SIPLACE SX1/SX2)
Beispiel:

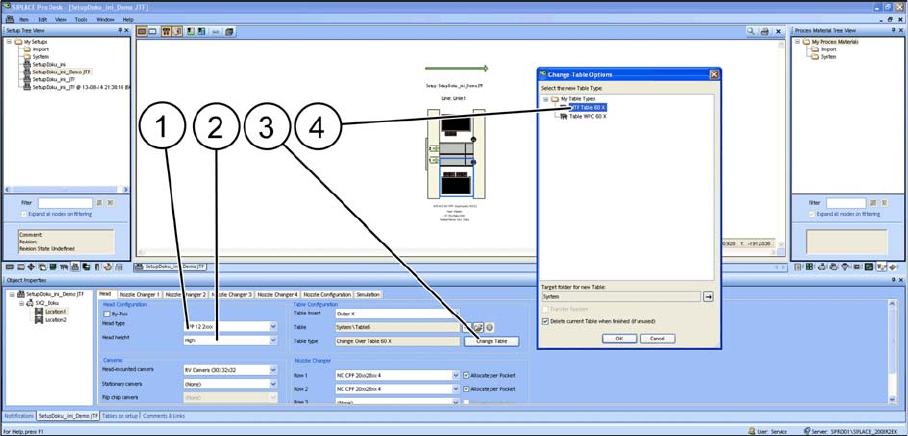

► (1) Head type: CPP 12 2xxx
► (2) Head height: Wählen Sie hier aufgrund der Auswahl CPP 12 2xxx High.
► (3) Table type: Change Table
► (4) Bestätigen Sie die Auswahl des jeweiligen Tischtyps und klicken Sie OK.
Nach Auswahl des jeweiligen Tischtyps werden unter den Feldern Camera und Nozzle Changer auto-
matisch Felder deaktiviert. Diese Konfigurationsmöglichkeiten stehen nach Auswahl des Tischtyps auf-
grund von konstruktiven Gründen nicht mehr zur Verfügung.
Alle zur Auswahl stehenden Kamera- und Pipettenwechsler-Konfigurationen werden als Aktiv ange-
zeigt.
Aufstellen und Inbetriebnahme
4.3.5 Konfiguration der Rüstung – Setup Tree View Konfiguration des JEDEC Tray Feeders in SIPLACE Pro
JEDEC Tray Feeder (JTF-ML) 43
4.3.5.3
4.3.5.3 Rüsten des JEDEC Tray Feeders auf den Tisch
Rüsten des JEDEC Tray Feeders auf den Tisch
Es gibt zwei Möglichkeiten, den JEDEC Tray Feeder auf den Tisch zu rüsten:
▪ Durch manuelles Ziehen des JEDEC Tray Feeders auf den Tisch (2).

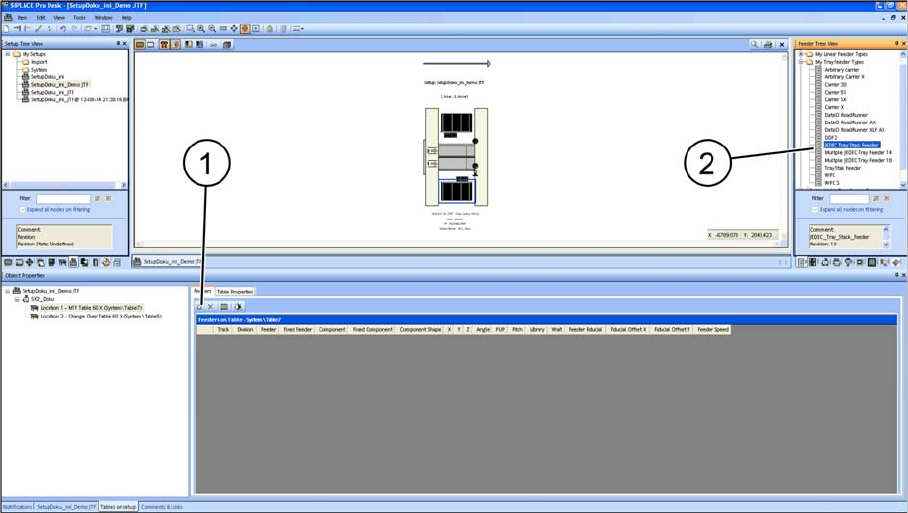

▪ Durch Auswahl mithilfe des Menü-Punktes Insert a new Item into the collection (1).
Rüsten des JEDEC Tray Feeders
Der JEDEC Tray Feeder wird immer automatisch auf die, für die Maschine erlaubte, Spur gesetzt.
Diese Spur kann man nicht verändern.
▪ SIPLACE SX1/SX2: Spur 11 - 26
▪ SIPLACE X-Serie S, Stellplatz 3: Spur 1 – 15
▪ SIPLACE X-Serie S, Stellplatz 2: Spur 27 – 40
▪ SIPLACE TX-Serie: Spur 29 – 40 (SIPLACE JTF-ML FDK)
Aufstellen und Inbetriebnahme
Konfiguration des JEDEC Tray Feeders in SIPLACE Pro 4.3.5 Konfiguration der Rüstung – Setup Tree View
44 JEDEC Tray Feeder (JTF-ML)
JEDEC Tray Feeder – Carrier Level
Wurde ein Multiple JEDEC Tray Feeder 18 (SIPLACE JTF-M/JTF-ML für dünne Trays) ausgewählt, wer-
den unter Carrier die Anzahl der Tray (18) sowie deren Einstellungen und Belegung mit Bauelementen
angezeigt.
Für einen Multiple JEDEC Tray Feeder 14 (SIPLACE JTF-M/JTF-ML für dicke Trays) werden nur 14
Trays angezeigt:

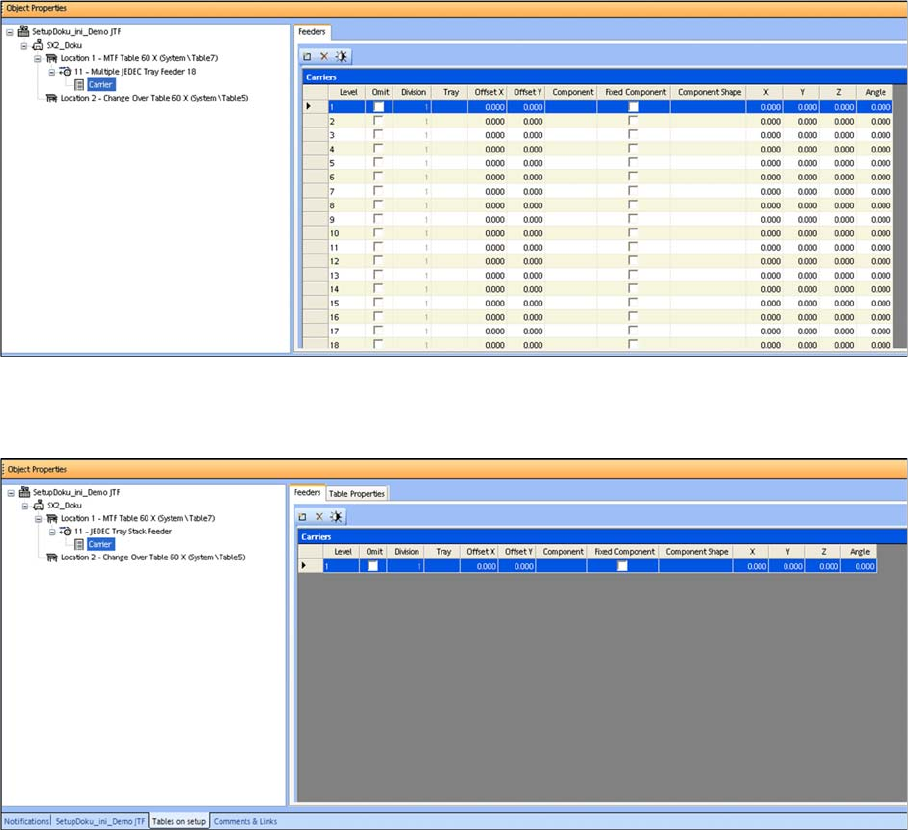

Carrier Level SIPLACE JTF-M/JTF-ML
Bei einem JEDEC Tray Stack Feeder (SIPLACE JTF-S) wird unter Carrier nur ein Tray angezeigt, da
alle gerüsteten Trays im JEDEC Tray Stack Feeder die gleichen Bauelemente haben müssen:
Carrier Level SIPLACE JTF-S
