Anhang
7.1.2 Einstellungen am Pipettenwechsler Auszüge aus der Serviceanleitung
JEDEC Tray Feeder (JTF-ML) 63
7.1.2.2
7.1.2.2 Einstellung der Höhe der Pipettenstation
Einstellung der Höhe der Pipettenstation
Teile, Hilfsmittel und Werkzeug
▪ Messchieber
▪ Abstimmplatten: Auflage für Pipetten-Abwurfvorrichtung [03039514-xx]
Einstellung
Einstellung der Höhe der Pipettenstation
(am Beispiel der Standard-Pipettenstation)

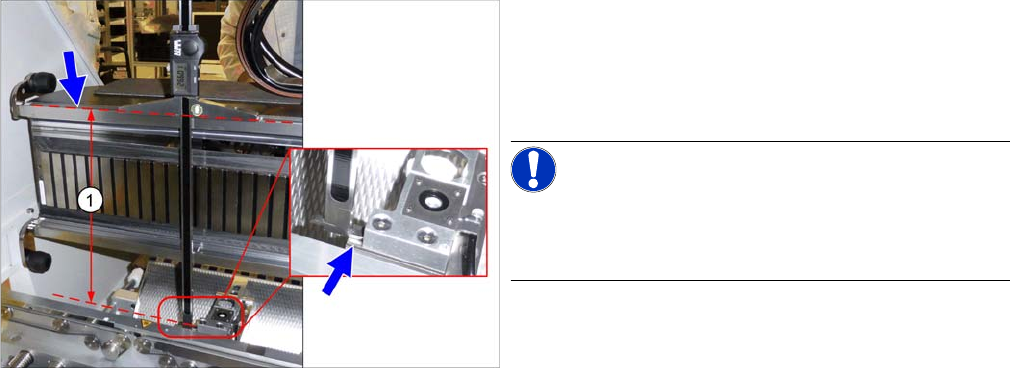

► Der Abstand (1) zwischen der Auflagefläche der Pi-
pettenstation und der Oberkante der oberen
Führungsschiene des Portals muss 266,0+0,1/
-0,3 mm betragen.
Legen Sie ggf. Abstimmplatten bei.
HINWEIS!
Alternativ kann auch von der Oberkante der unteren
Führungsschiene des Portals gemessen werden. Hier
beträgt der Abstand 105,0+0,1/-0,3 mm.
Anhang
Auszüge aus der Serviceanleitung 7.1.2 Einstellungen am Pipettenwechsler
64 JEDEC Tray Feeder (JTF-ML)
7.1.2.3
7.1.2.3 Jumper am Pipettenwechsler
Jumper am Pipettenwechsler
Übersicht
Vorbereitung
Einstellung
► Stellen Sie am Jumper den korrekten Wert abhängig von Kopftyp, Software und Ansteuermethode
ein.
Pipettenwechsler CP20P - Jumper X10
Jumper X10
Jumper am Pipettenwechsler
1. Jumper X10
An folgenden Pipettenwechslern muss der Jumper X10
eingestellt werden:
▪ Pipettenwechsler Grundaufbau CPx/all komplett -
kurz [03103649-xx]
▪ Pipettenwechsler Grundaufbau CPx/all komplett -
lang [03103514-xx]
HINWEIS
Vor dem Einbau
Bauartbedingt muss die Einstellung vor dem Einbau in die Maschine erfolgen.
► Wird der neue Pipettenwechsler als Ersatzteil in eine Maschine mit EA-Modul-Ansteuerung
eingebaut, dann muss der Jumper immer auf Pin 1-2 umgesteckt werden.
EA-Modul-Ansteuerung prüfen
Um zu Überprüfen, ob eine Maschine mit EA-Modul-An-
steuerung vorliegt gehen Sie wie folgt vor:
► Wechseln Sie in die Bedienebene Service.
► Wählen Sie den Button .
► Wählen Sie den Button Embedded Software.
► Wählen Sie den Button Subsystem aktualisieren.
► Ist eine EA-Modul-Ansteuerung vorhanden, dann
steht bei E/A-Modul der Eintrag Pipettenwechsler.
Kopf SW <= 706.x SW >= 707.x
E/A-Controller XFCU E/A-Controller XFCU
CPx, DLM 1-2 1-2 1-2 2-3
C&P20P --- --- --- 2-3 (Werkseinstellung)
Introduction
1.1.1 Typeplate and Serial Number Module Description
JEDEC Tray Feeder (JTF-ML) 65
1
1 Introduction
Introduction
This manual provides technical information and describes how to operate the JEDEC tray feeder in the
SIPLACE® TX-Series.
1.1
1.1 Module Description
Module Description
In SIPLACE TX machines, a SIPLACE JTF-ML can be installed at location 1. The SIPLACE JTF-ML is
fitted at the side.
Depending on the magazine type, the SIPLACE JTF-ML stores up to 18 standard or, as an option, 14
high JEDEC waffle pack tray magazines in an exchangeable cassette and supplies them as required.
The placement machine can therefore be supplied with different component types at variable changeo-
ver times.
1.1.1
1.1.1 Typeplate and Serial Number
Typeplate and Serial Number
Typeplate
The feeder modules have a typeplate, which specifies the
type, material and serial number.
▪ Type: SIPLACE JTF-ML
▪ Material No./Material-Nr.: 00588105
▪ Serial No.:0001
Typeplate on SIPLACE JTF-ML
The typeplate (1) is located on the side of the SIPLACE
JTF-ML.
