Aufgaben an der Maschine
5.2.1 Verzögerungseinstellung der JEDEC Trays Aufgabe: Bedienung des Förderers
JEDEC Tray Feeder (JTF-ML) 49
5.2.1
5.2.1 Verzögerungseinstellung der JEDEC Trays
Verzögerungseinstellung der JEDEC Trays
Damit das JEDEC Tray an der Pick-Position nicht zu abrupt anfährt, ist ein Verzögerungsmechanismus
durch die Steuerung eingebaut.
Beim Passieren der Slow-Down-Sensoren startet die Verzögerung nach einer einstellbaren Zeit. Diese
Zeit kann durch Potentiometer eingestellt werden.
Nach dem Passieren der Sensoren reduziert der Controller den Tast-Grad der Motorensteuerung konti-
nuierlich bis das Tray den Stopp-Sensor erreicht hat. Dabei wird auch die Geschwindigkeit der Riemen
reduziert.
Fährt der Tray nach vorne passiert er die Lichtschranke, den Forward-Slow-Down-Sensor. Beim
Zurückfahren passiert er einen Lichttaster, den Return-Slow-Down-Sensor.
VORSICHT
Überdrehen des Potentiometers
Die Einstellungen sollen mit Vorsicht vorgenommen werden. Überdreht man das Potentiome-
ter, muss unter Umständen das ganze Steuerplatine ersetzt werden.
Potentiometer
Die Abbildung zeigt die Potentiometer und die Einstel-
lung dazu. Diese Einstellung darf nur durch geschultes
Personal vorgenommen werden.
1. Potentiometer Verzögerung:
Return-Slow-Down-Sensor
Uhrzeigersinn: die Verzögerung der Abflachkurve
wird erhöht, das Tray kommt hinten schneller an.
2. Potentiometer Verzögerung:
Forward-Slow-Down-Sensor
Uhrzeigersinn: die Verzögerung der Abflachkurve
wird erhöht, das Tray kommt vorne schneller an.
Aufgaben an der Maschine
Bedienung JEDEC Tray Feeder in der Stationssoftware 5.2.1 Verzögerungseinstellung der JEDEC Trays
50 JEDEC Tray Feeder (JTF-ML)
5.3
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
Bedienung JEDEC Tray Feeder in der Stationssoftware
SIPLACE JTF-S, SIPLACE JTF-M Förderer sind ab Stationssoftware-Version 707.0 verfügbar.
SIPLACE JTF-ML Förderer sind ab Stationssoftware-Version 709.0 verfügbar.
Frühere Versionen unterstützen diese Förderer-Familie nicht.
Der JEDEC Tray Feeder erscheint erst nach Vorgabe eines Jobs an der Station.
HINWEIS
Beispielhafte Darstellung
Die nachfolgenden Bilder zeigen die Software 707.xx am Beispiel der SIPLACE SX2 (V2). Die
Vorgehensweise an anderen Maschinentypen ist analog. Auf relevante Unterschiede wird ex-
plizit hingewiesen.

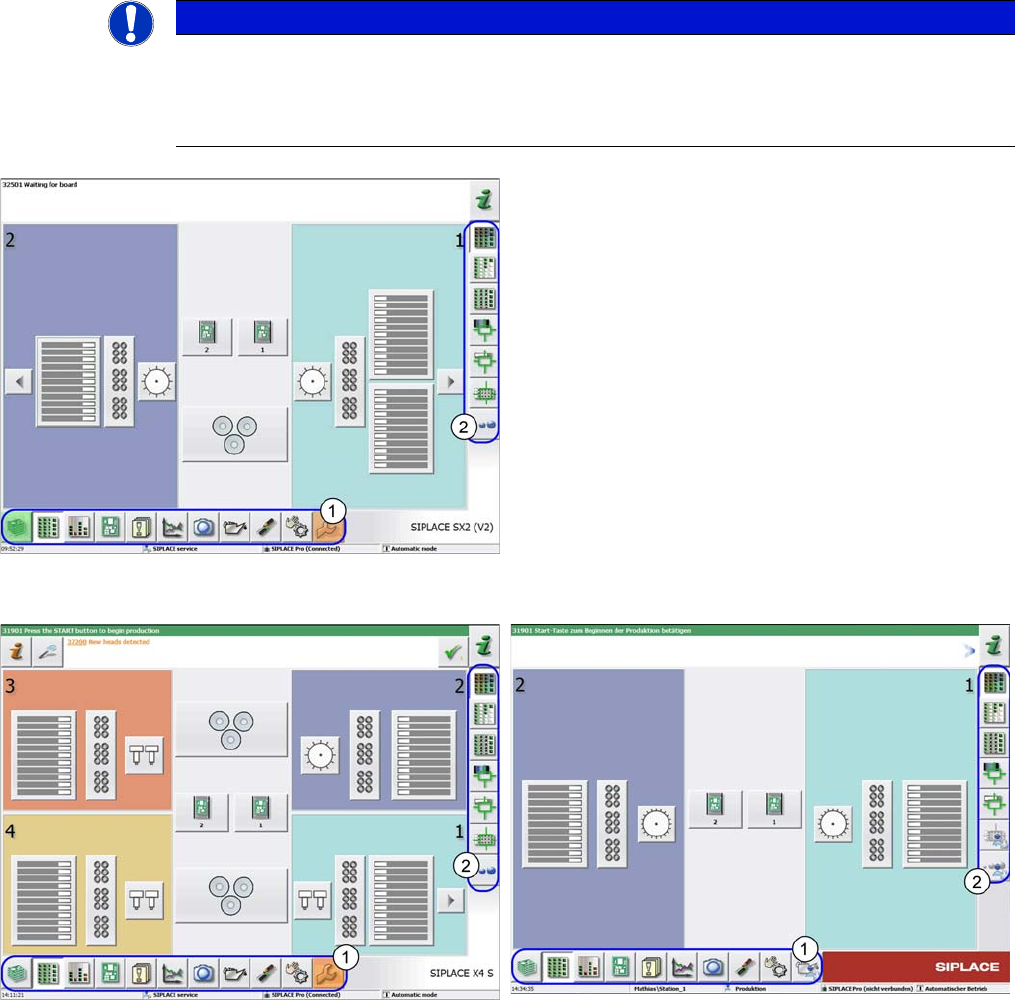

Grundansicht
(am Beispiel SIPLACE SX2 V2)
In den Abschnitten werden folgende Bezeichnungen und
Benennungen verwendet:
1. Menu
2. Sub-Menu
Grundansicht
(am Beispiel SIPLACE X4 S)
Grundansicht
(am Beispiel SIPLACE TX2)
Aufgaben an der Maschine
5.3.1 JEDEC Tray Feeder in SIPLACE Pro konfiguriert und Vorgabe an Maschine Bedienung JEDEC Tray Feeder in der Stationssoftware
JEDEC Tray Feeder (JTF-ML) 51
5.3.1
5.3.1 JEDEC Tray Feeder in SIPLACE Pro konfiguriert und Vorgabe an Maschine
JEDEC Tray Feeder in SIPLACE Pro konfiguriert und Vorgabe an Maschine
Wurde ein JEDEC Tray Feeder in SIPLACE Pro konfiguriert, wird durch Vorgabe eines Auftrags an die
Maschine der jeweilige Stellplatz in zwei Bereiche unterteilt. Bei einer Maschine der SIPLACE X-Serie
S bleibt es ein Bereich.

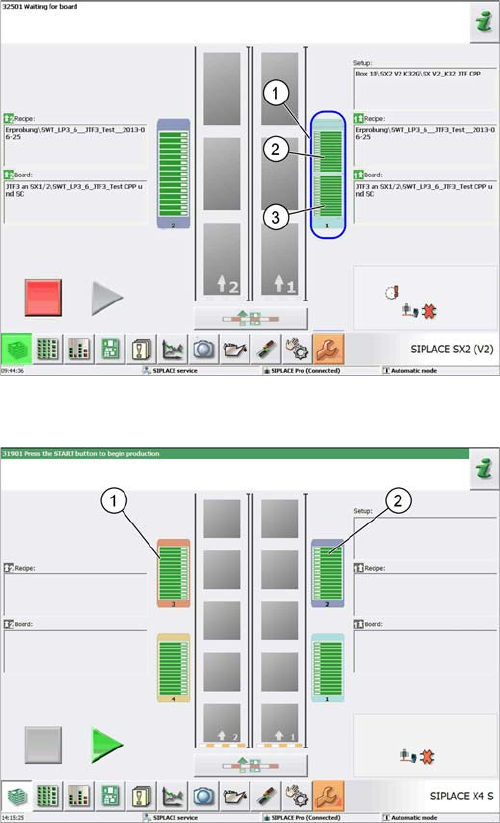

Stellplatzansicht
(am Beispiel SIPLACE SX2 V2)
1. Location 1 – zwei Bereiche
2. Bereich für gurtlose Förderer
3. Bereich für SIPLACE JTF-Förderer
Stellplatzansicht
(am Beispiel SIPLACE X4 S)
1. Location 3
2. Location 2
