Aufgaben an der Maschine
Bedienung JEDEC Tray Feeder in der Stationssoftware 5.3.4 JEDEC Tray Feeder Einstellungen
54 JEDEC Tray Feeder (JTF-ML)
5.3.4
5.3.4 JEDEC Tray Feeder Einstellungen
JEDEC Tray Feeder Einstellungen
Spur 11 markiert
(am Beispiel SIPLACE SX2 V2)
► Wählen Sie den JEDEC Tray Feeder der jeweiligen
Spur (1).
⇨ Der Förderer wird blau hinterlegt und das Setting (2)
für diesen Förderer aktiviert.

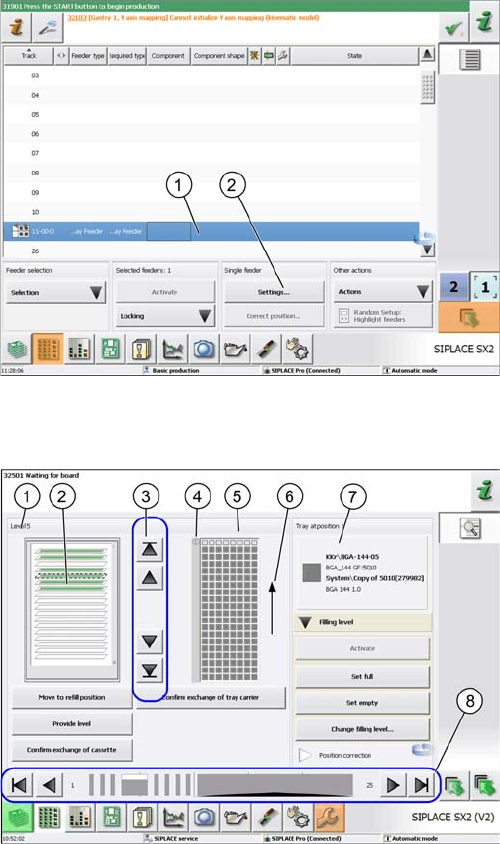

JEDEC Tray Feeder Settings
(am Beispiel SIPLACE SX2 V2)
Diese Ansicht kann durch Anwahl des Buttons Settings
im Single Feeder Menü angewählt werden:
1. Das angewählte Tray (Beispiel Tray 5) ist umrandet
und als „Level 5“ indiziert.
2. Traybelegung des JEDEC Tray Feeders
Wenn das BE gerüstet ist, wird das Tray in Grün dar-
gestellt.
3. Anwahlbuttons für Trays (auch direkte Anwahl mit
Cursor möglich)
4. Position 1 zur Orientierung (Tray at Position 1)
5. Bild des angewählten Tray 5 und die aktuelle Bele-
gung
Im Beispiel ist die erste Reihe schon abgeholt. (Grau
= belegt; Weiß = leer)
6. Zuführrichtung
7. Informationen über das Bauteil, welches gerade in
der Zuführposition ist.
8. Feeder auf Location (Pfeiltasten zur Feeder-Anwahl)
Aufgaben an der Maschine
5.3.5 JEDEC Tray Feeder-Einstellungen – Funktionen Bedienung JEDEC Tray Feeder in der Stationssoftware
JEDEC Tray Feeder (JTF-ML) 55
5.3.5
5.3.5 JEDEC Tray Feeder-Einstellungen – Funktionen
JEDEC Tray Feeder-Einstellungen – Funktionen
(1) Bedienfunktionen der Trays

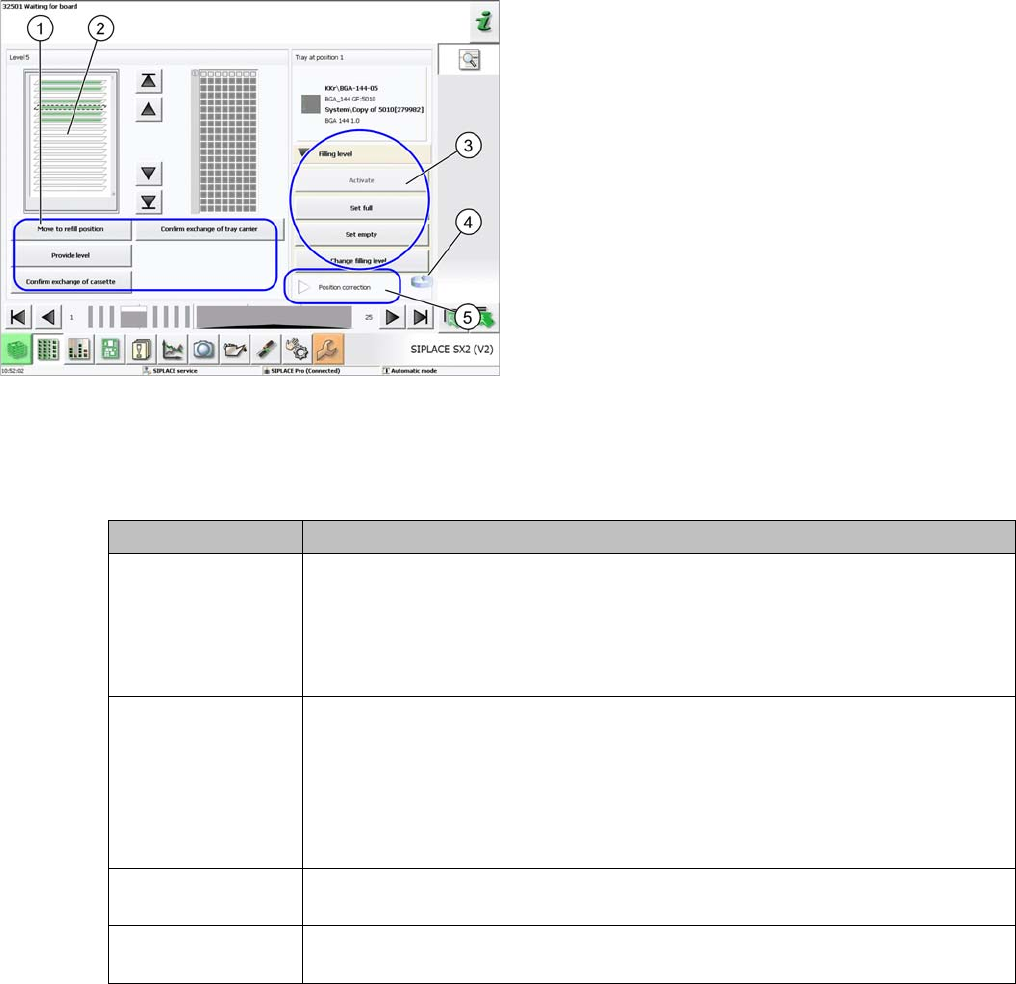

JEDEC Tray Feeder Settings – Functions
(am Beispiel SIPLACE SX2 V2)
Das Menü Settings bietet eine grobe Unterteilung der
Funktionen in:
1. Bedienfunktionen der Trays (s. u.)
2. Carrier-Window
3. Füllstandsfunktionen des angewählten Trays / Filling
Level (s. u.)
4. Wechselbutton zur Ebenenansicht der Trays des JE-
DEC Tray Feeders
5. Tray-Positionskorrektur
Button
Move to Refill positi-
on
▪ Tray wird aus der Übergabeposition in den Traycarrier zurückgefahren.
▪ Gegebenenfalls muss noch die Funktion "Stop production" ausgeführt wer-
den.
▪ Tray wird in Refill position gefahren und Carrier kann dann aus dem JEDEC
Tray Feeder entnommen werden.
Provide Level ▪ Anwahl des Levels / Trays im Carrier-Window (Direkt mit Cursor oder Pfei-
len).
▪ Tray wird dann umrandet dargestellt.
▪ Tray wird in Abhol-/Übergabeposition (Tray in Position 1) gefahren.
▪ Wenn man ein anderes Tray im Carrier-Window anwählt, wird automatisch
dieses Tray in die Abhol-/ Übergabeposition (Tray in Position 1) gefahren.
Confirm Exchange
of Cassette
▪ Alle Trays im Carrier werden voll gesetzt und der Wechsel bestätigt.
Exchange of Tray
Carrier
▪ Nur das angewählte Tray im Carrier-Window wird voll gesetzt und der Wech-
sel bestätigt.
Aufgaben an der Maschine
Bedienung JEDEC Tray Feeder in der Stationssoftware 5.3.5 JEDEC Tray Feeder-Einstellungen – Funktionen
56 JEDEC Tray Feeder (JTF-ML)
(3) Füllstandsfunktionen des angewählten Trays / Filling level
Der aktuelle Füllstand zeigt nun Fach 1 - 134 als belegt an. Die Fächer 135 – 160 werden als leer dar-
gestellt.
5.3.5.1
5.3.5.1 Position Correction
Position Correction
Nehmen Sie für das angewählte Tray ggf. eine Abholpositionskorrektur vor.
▪ Teachen der Abholposition zum außermittigen Abholen
▪ Teachen der Bauteilmitte
Button
Activate ▪ Derzeit keine Information oder Funktion.
Set Full ▪ Setzt das selektierte Tray voll (Jedes BE im Tray erscheint Grau).
Set Empty ▪ Setzt das selektierte Tray auf leer (Jedes BE im Tray wird Weiß).
Change Filling Level ▪ Hier öffnet sich ein virtuelles Tray, an dem man direkt das letzte belegte Fach
(Pocket) des Trays anwählt, in dem sich ein Bauteil befindet.
▪ Mit einem Pfeil wird die Nummerierungsrichtung dargestellt, die auch der Ab-
holrichtung entspricht.
▪ Die Übergabeposition ist immer oben.
▪ Im folgenden Beispiel wird das Fach (Pocket) 134 angewählt, an dem das
letzte Bauteil liegt. Die Fächer 135 – 160 sollen leer sein.
▪ Achtung: Das angewählte Fach ist schwer zu erkennen.

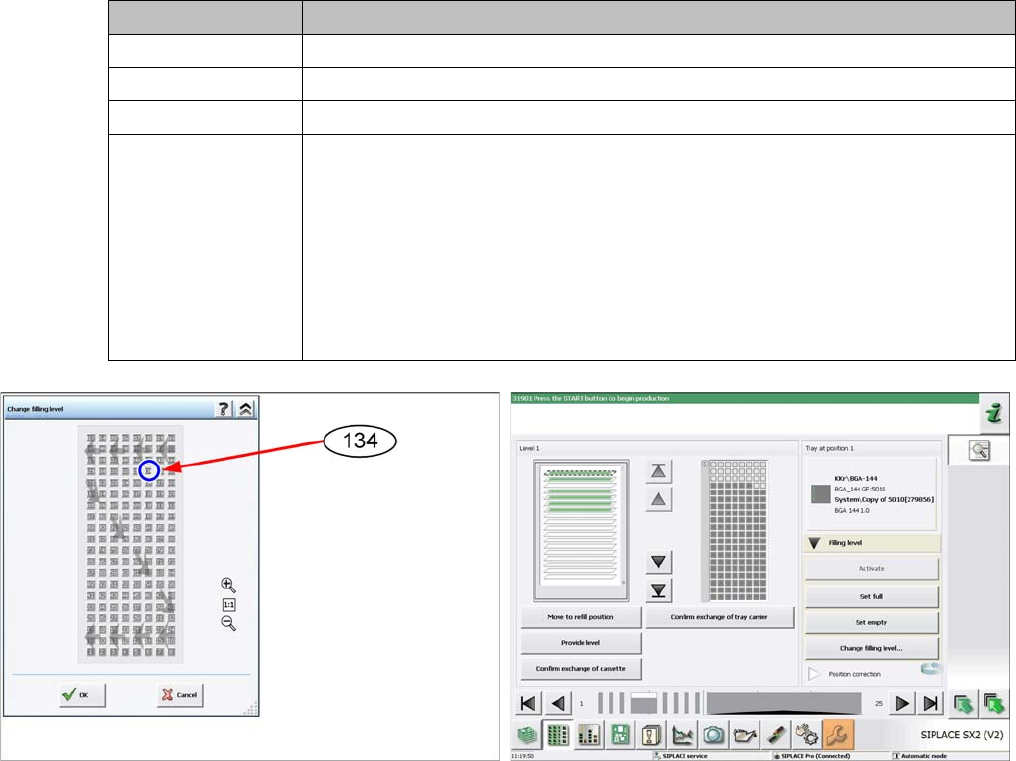

Change filling level - Fach 134 Füllstand
(am Beispiel SIPLACE SX2 V2)
