5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
Bedienung JEDEC Tray Feeder in der Stationssoftware
SIPLACE JTF-S, SIPLACE JTF-M Förderer sind ab Stationssoftware-Version 707.0 verfügbar.
SIPLACE JTF-ML Förderer sind ab Stationssoftware-Version 709.0 verfügbar.
Frühere Versionen unterstützen diese Förderer-Familie nicht.
Der JEDEC Tray Feeder erscheint erst nach Vorgabe eines Jobs an der Station.
HINWEIS
Beispielhafte Darstellung
Die nachfolgenden Bilder zeigen die Software 707.xx am Beispiel der SIPLACE SX2 (V2). Die
Vorgehensweise an anderen Maschinentypen ist analog. Auf relevante Unterschiede wird ex-
plizit hingewiesen.
Grundansicht
(am Beispiel SIPLACE SX2 V2)
In den Abschnitten werden folgende Bezeichnungen und
Benennungen verwendet:
1. Menu
2. Sub-Menu
Grundansicht
(am Beispiel SIPLACE X4 S)
Grundansicht
(am Beispiel SIPLACE TX2)
Aufgaben an der Maschine
5.3.1 JEDEC Tray Feeder in SIPLACE Pro konfiguriert und Vorgabe an Maschine Bedienung JEDEC Tray Feeder in der Stationssoftware
JEDEC Tray Feeder (JTF-ML) 51
5.3.1
5.3.1 JEDEC Tray Feeder in SIPLACE Pro konfiguriert und Vorgabe an Maschine
JEDEC Tray Feeder in SIPLACE Pro konfiguriert und Vorgabe an Maschine
Wurde ein JEDEC Tray Feeder in SIPLACE Pro konfiguriert, wird durch Vorgabe eines Auftrags an die
Maschine der jeweilige Stellplatz in zwei Bereiche unterteilt. Bei einer Maschine der SIPLACE X-Serie
S bleibt es ein Bereich.
Stellplatzansicht
(am Beispiel SIPLACE SX2 V2)
1. Location 1 – zwei Bereiche
2. Bereich für gurtlose Förderer
3. Bereich für SIPLACE JTF-Förderer
Stellplatzansicht
(am Beispiel SIPLACE X4 S)
1. Location 3
2. Location 2
Aufgaben an der Maschine
Bedienung JEDEC Tray Feeder in der Stationssoftware 5.3.2 Menü „Förderer, Bauelemente und Pipetten anzeigen, überprüfen und
52 JEDEC Tray Feeder (JTF-ML)
5.3.2
5.3.2 Menü „Förderer, Bauelemente und Pipetten anzeigen, überprüfen und rüsten“
Menü „Förderer, Bauelemente und Pipetten anzeigen, überprüfen und rüsten“
5.3.3
5.3.3 Anwahl des JEDEC Tray Feeders am Stellplatz
Anwahl des JEDEC Tray Feeders am Stellplatz

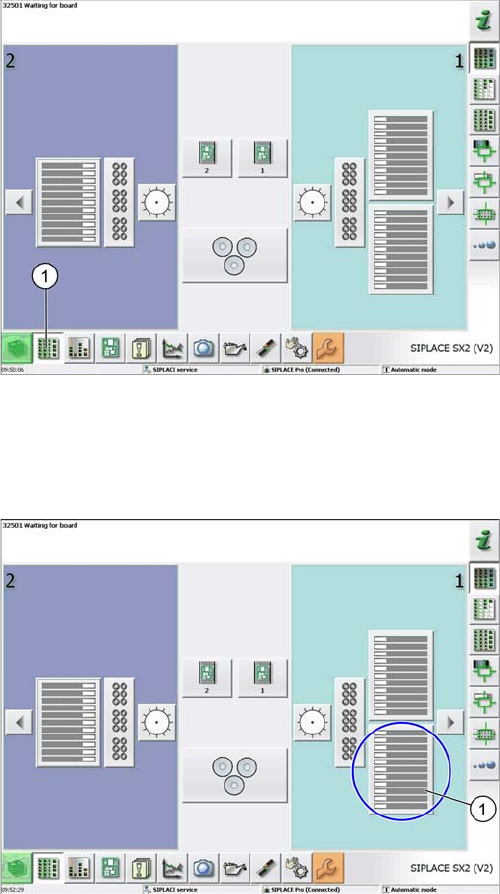

Menü wählen
(am Beispiel SIPLACE SX2 V2)
► Wählen Sie das Menü Förderer, Bauelemente und
Pipetten anzeigen, überprüfen und rüsten (1) um in
die Unteransichten der jeweiligen Stellplätze zu kom-
men.
Loc 1 auf Stellplatz 1
(am Beispiel SIPLACE SX2 V2)
► Wählen Sie den jeweiligen Stellplatz (1) um direkt in
die Ansicht der aktuellen Rüstung zu kommen.
