Aufgaben an der Maschine Aufgabe: Bedienung des Förderers 48 JEDEC Tray Feeder (JTF-ML) Beladen des Magazins in die Feeder Base Entnehmen des Magazins ► Lassen Sie den Befe hl End-of-Lot (EOL) von der Hostm aschine an de…
Aufgaben an der Maschine
Aufgabe: Bedienung des Förderers
JEDEC Tray Feeder (JTF-ML) 47
5.2
5.2 Aufgabe: Bedienung des Förderers
Aufgabe: Bedienung des Förderers
Beladen der Trays
► Verlinken Sie am Hostsystem die Komponenten / Tray Code mit der Slot-Nummer des Magazins.
Beladerichtung
► Stellen Sie das Magazin auf einen soliden Unter-
grund.

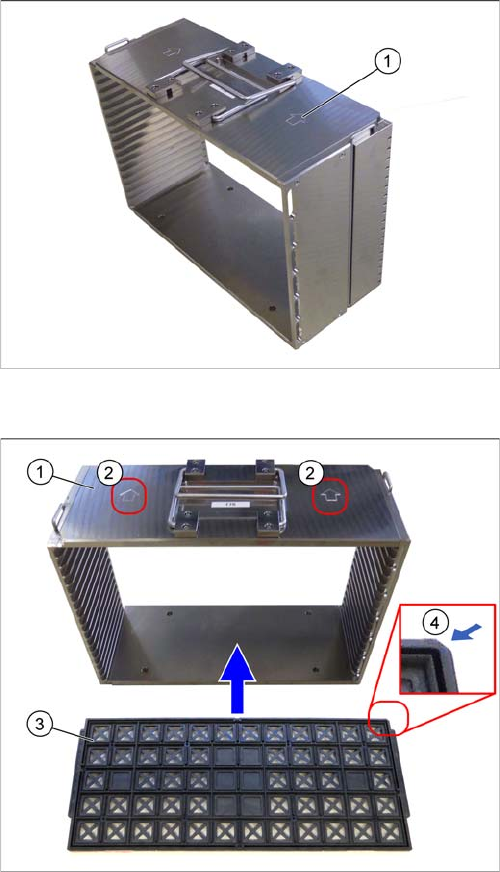

► Beachten Sie den Pfeil (1) auf dem Magazin, der die
Beladerichtung des Magazins zeigt.
Orientierung beachten (am Beispiel JTF-M)
1. Magazin
2. Orientierung des Magazins
Der Pfeil gibt die korrekte Einschub-Richtung in den
JTF-ML an.
3. Tray
4. Abgeschrägte Kante am Tray
Die abgeschrägte Kante muss in Beladerichtung vor-
ne rechts sein.
► Beachten Sie die Beladerichtung der Trays und die
Orientierung des Magazins.
Aufgaben an der Maschine
Aufgabe: Bedienung des Förderers
48 JEDEC Tray Feeder (JTF-ML)
Beladen des Magazins in die Feeder Base
Entnehmen des Magazins
► Lassen Sie den Befehl End-of-Lot (EOL) von der Hostmaschine an den Förderer senden.
► Öffnen Sie die Türe, wenn der Lift ganz unten angekommen ist.
► Ziehen Sie den Magazin-Schubladen zusammen mit dem Magazin heraus.
► Heben Sie es heraus, halten Sie es waagrecht und stellen Sie es auf einen soliden Untergrund.
Entnehmen der Trays
► Sie können die Trays aus den Slots herausziehen.

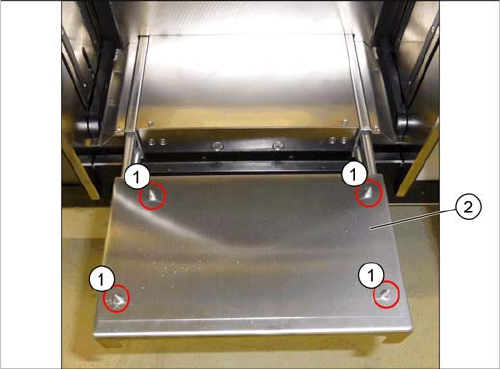

Zentrierstifte
► Öffnen Sie die Tür.
► Ziehen Sie den Magazin-Schubladen (2) heraus.
► Heben und halten Sie das Magazin immer waag-
recht.
► Setzen Sie das Magazin auf den Schubladen. Achten
Sie darauf, dass das Magazin sauber auf den vier
Zentrierstiften (1) sitzt. Achten Sie dabei auf die Be-
laderichtung.
► Schieben Sie den Magazin-Schubladen zusammen
mit dem Magazin in die Feederbase.
► Schließen Sie die Türe.
Aufgaben an der Maschine
5.2.1 Verzögerungseinstellung der JEDEC Trays Aufgabe: Bedienung des Förderers
JEDEC Tray Feeder (JTF-ML) 49
5.2.1
5.2.1 Verzögerungseinstellung der JEDEC Trays
Verzögerungseinstellung der JEDEC Trays
Damit das JEDEC Tray an der Pick-Position nicht zu abrupt anfährt, ist ein Verzögerungsmechanismus
durch die Steuerung eingebaut.
Beim Passieren der Slow-Down-Sensoren startet die Verzögerung nach einer einstellbaren Zeit. Diese
Zeit kann durch Potentiometer eingestellt werden.
Nach dem Passieren der Sensoren reduziert der Controller den Tast-Grad der Motorensteuerung konti-
nuierlich bis das Tray den Stopp-Sensor erreicht hat. Dabei wird auch die Geschwindigkeit der Riemen
reduziert.
Fährt der Tray nach vorne passiert er die Lichtschranke, den Forward-Slow-Down-Sensor. Beim
Zurückfahren passiert er einen Lichttaster, den Return-Slow-Down-Sensor.
VORSICHT
Überdrehen des Potentiometers
Die Einstellungen sollen mit Vorsicht vorgenommen werden. Überdreht man das Potentiome-
ter, muss unter Umständen das ganze Steuerplatine ersetzt werden.

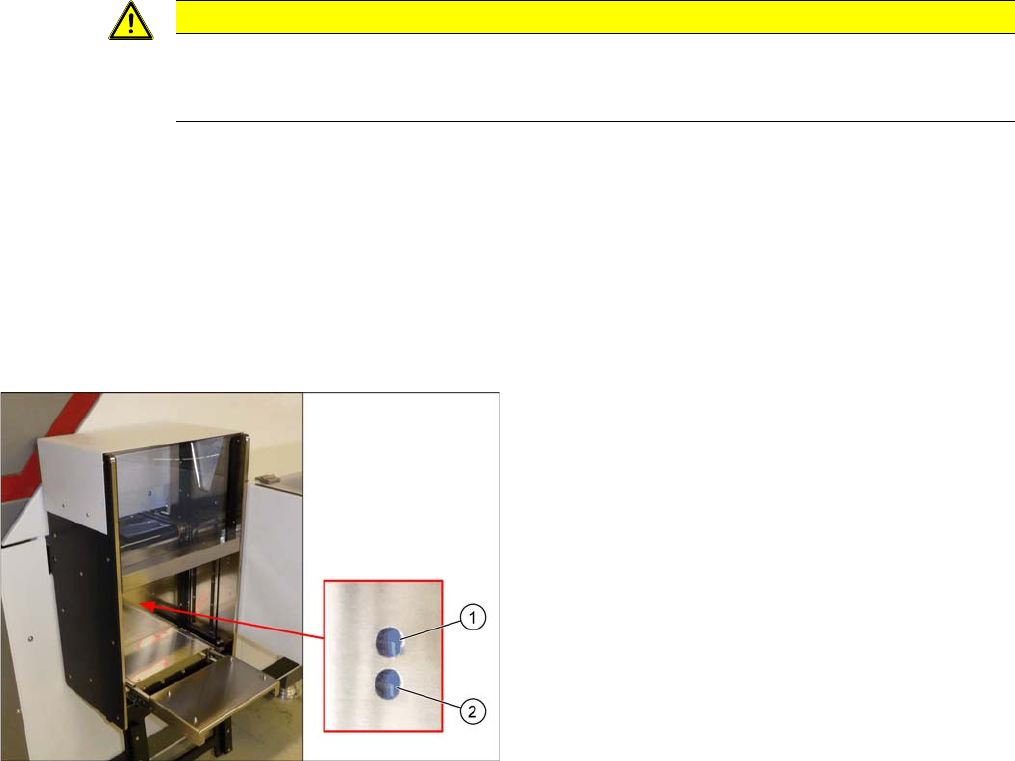

Potentiometer
Die Abbildung zeigt die Potentiometer und die Einstel-
lung dazu. Diese Einstellung darf nur durch geschultes
Personal vorgenommen werden.
1. Potentiometer Verzögerung:
Return-Slow-Down-Sensor
Uhrzeigersinn: die Verzögerung der Abflachkurve
wird erhöht, das Tray kommt hinten schneller an.
2. Potentiometer Verzögerung:
Forward-Slow-Down-Sensor
Uhrzeigersinn: die Verzögerung der Abflachkurve
wird erhöht, das Tray kommt vorne schneller an.
