Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE TX-Serie 4.2.5 Einzug umbauen
30 JEDEC Tray Feeder (JTF-ML)
LLK und Abdeckung montieren
► Montieren Sie den kurzen Leergurtleitkanal (1) mit
zwei Schrauben ISO4762-M6x14-A2-70
[03043125-xx].
► Montieren Sie die Abdeckung (2) mit zwei Schrauben
ISO4762-M6x14-A2-70 [03043125-xx].
PPW-Halter demontieren
Führen Sie folgende Schritte am demontierten PPW-Hal-
ter durch:
► Entfernen Sie die Befestigungsschraube (2) der
Stütze (1) und nehmen Sie diese ab.
► Entfernen Sie die Befestigungsschraube (3) der Pi-
pettenstation und des Abwurfbehälter-Halters (4) und
nehmen Sie diese ab.
HINWEIS!
Die bisherige Pipettenstation wird nicht mehr verwendet.
PPW-Halter montieren
► Montieren Sie die beiden PPW-Halter (2) mit je zwei
Schrauben (1).
Montieren Sie den PPW noch nicht.
Aufstellen und Inbetriebnahme
4.2.6 Maschinenschutz umbauen Nachrüstung an der SIPLACE TX-Serie
JEDEC Tray Feeder (JTF-ML) 31
4.2.6
4.2.6 Maschinenschutz umbauen
Maschinenschutz umbauen
Eingreifschutz demontieren
1. Obere Leiste mit darunterliegendem Eingreifschutz
oben
2. Eingreifschutz unten
► Lesen Sie für die Demontage der folgenden Teile den
entsprechenden Abschnitt in der Montageanleitung
"Ein- und Ausgabeband-Verlängerung SIPLACE TX"
[00198141-xx]:
Untere Leiste demontieren
► Demontieren Sie die untere Leiste (1).
Eckverkleidung demontieren
Demontieren Sie die Eckverkleidung (1). Gehen Sie dazu
wie folgt vor:
► Entfernen Sie die Schrauben (2) an der Außenseite.
► Entfernen Sie die Schraube (3) an der Innenseite.
Halten Sie die Eckverkleidung dabei gut fest damit
diese nicht unkontrolliert herunterfällt.
► Lösen Sie den Stecker (4) und stellen Sie die Eckver-
kleidung zur Seite.
Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE TX-Serie 4.2.6 Maschinenschutz umbauen
32 JEDEC Tray Feeder (JTF-ML)
Standard-Seitenverkleidung demontieren
► Entfernen Sie die sechs Befestigungsschrauben (2)
der Standard-Seitenverkleidung (1).
Halten Sie die Standard-Seitenverkleidung dabei gut
fest damit diese nicht unkontrolliert herunterfällt.

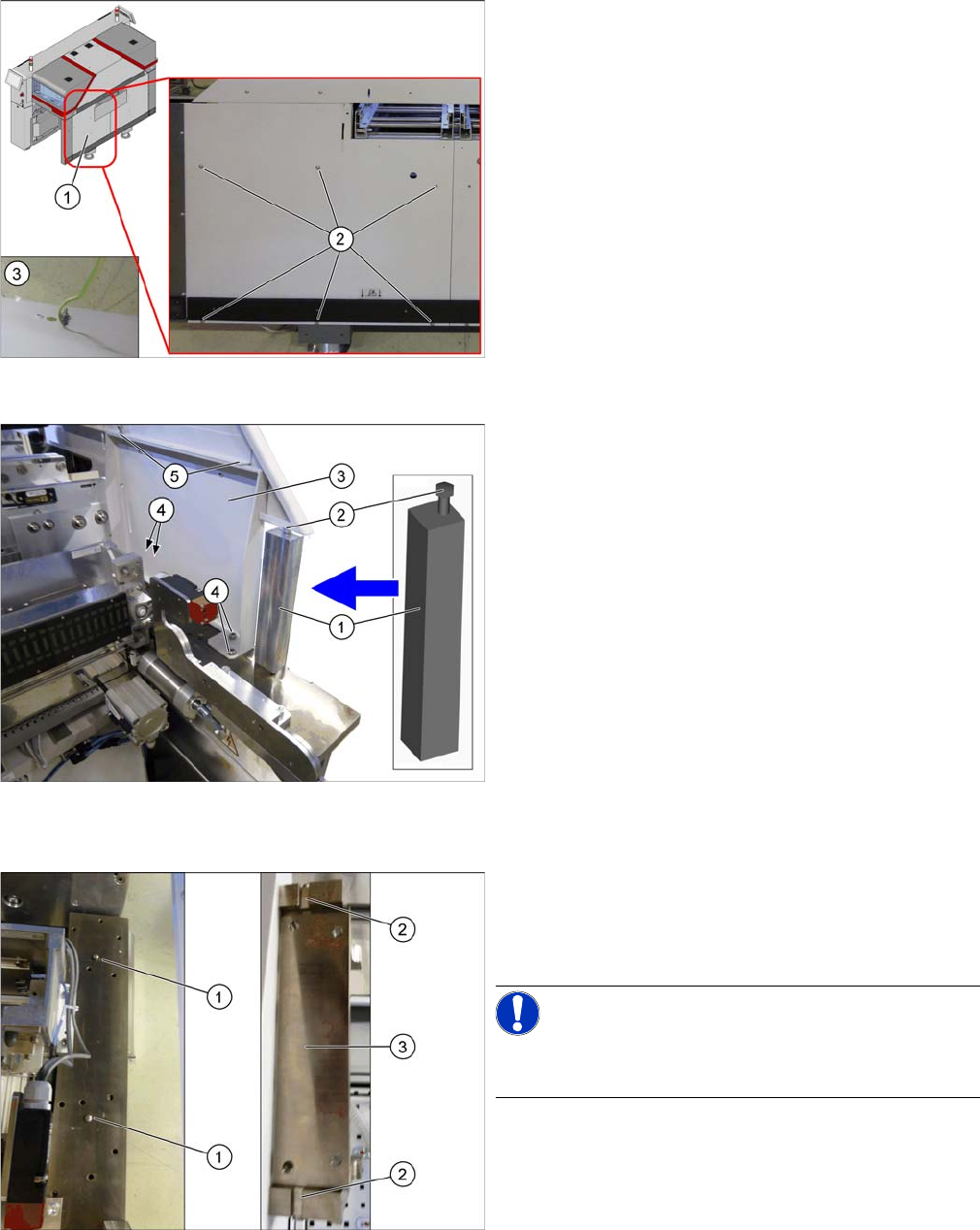

► Lösen Sie das Erdungskabel (3) an der Rückseite der
Standard-Seitenverkleidung ab und stellen Sie diese
zur Seite.
Stütze einsetzen und Standard-Stützrahmen demontie-
ren
► Setzen Sie die Stütze [03136824-xx] (1) zwischen
oberer Seitenverkleidung und Maschinenrahmen ein.
► Ziehen Sie die Schraube (2) so weit an, dass die
Stütze fest eingeklemmt ist.
► Entfernen Sie die beiden oberen
Befestigungsschrauben (5) am Standard-
Stützrahmen (3).
► Entfernen Sie die vier unteren
Befestigungsschrauben (4) am Standard-
Stützrahmen.
► Nehmen Sie den Standard-Stützrahmen vorsichtig
aus der Maschine.
Bolzen einschlagen
► Schlagen Sie zwei Zentrierstifte [03015816-xx] (1)
ein.
Diese müssen 5mm+/- 0,5 mm nach oben aus der
Grundplatte herausragen.
HINWEIS!
Die Vertiefungen (2) am JTF-Stützrahmen (3) sind 6 mm
tief.
