Aufstellen und Inbetriebnahme
Konfiguration des JEDEC Tray Feeders in SIPLACE Pro 4.3.5 Konfiguration der Rüstung – Setup Tree View
44 JEDEC Tray Feeder (JTF-ML)
JEDEC Tray Feeder – Carrier Level
Wurde ein Multiple JEDEC Tray Feeder 18 (SIPLACE JTF-M/JTF-ML für dünne Trays) ausgewählt, wer-
den unter Carrier die Anzahl der Tray (18) sowie deren Einstellungen und Belegung mit Bauelementen
angezeigt.
Für einen Multiple JEDEC Tray Feeder 14 (SIPLACE JTF-M/JTF-ML für dicke Trays) werden nur 14
Trays angezeigt:
Carrier Level SIPLACE JTF-M/JTF-ML
Bei einem JEDEC Tray Stack Feeder (SIPLACE JTF-S) wird unter Carrier nur ein Tray angezeigt, da
alle gerüsteten Trays im JEDEC Tray Stack Feeder die gleichen Bauelemente haben müssen:
Carrier Level SIPLACE JTF-S
Aufgaben an der Maschine
Bedien- und Anzeigeelemente
JEDEC Tray Feeder (JTF-ML) 45
5
5 Aufgaben an der Maschine
Aufgaben an der Maschine
Dieses Kapitel enthält eine Anzahl von Themen, die Sie bei der täglichen Arbeit an einer
SIPLACE-Linie unterstützen sollen. So wird Ihnen z. B. Hilfestellung gegeben, wie Sie schon im Vorfeld
die notwendigen Maßnahmen treffen können, um die Maschinenstillstandszeiten zu minimieren, sodass
eine möglichst hohe Effizienz der SIPLACE-Linie bei der Produktion erreicht wird.
5.1
5.1 Bedien- und Anzeigeelemente
Bedien- und Anzeigeelemente
Index 1 (10) und Index 2 (5)
Index 1 und 2 lösen nur einen Tray-Wechsel aus, wenn beide gedrückt werden (Serienschaltung). Es
wird der nächste Tray in der Reihenfolge im Magazin gefördert. Um die verschiedenen Förderbefehle
einzusetzen bedarf es einer Verbindung zu der seriellen Schnittstelle.
Im Produktionsmodus ist diese Funktion deaktiviert.
Stop (9)
Der Stop-Knopf schaltet die Pneumatik sofort aus und die Motoren stoppen. Der Stop-Knopf stützt die
Haltefunktion der Pneumatik. Ein Signal wird an die Host geschickt.
Die Stop-Funktion und die Reset-Funktion können nicht durch den Produktionsmodus ausgeschaltet
werden.
Reset (8)
Der Reset-Knopf setzt den Förderer nach einer Stop-Kondition wieder zurück. Ein Signal wird an den
Host geschickt.
Die Stop-Funktion und die Reset-Funktion können nicht durch den Produktionsmodus ausgeschaltet
werden.

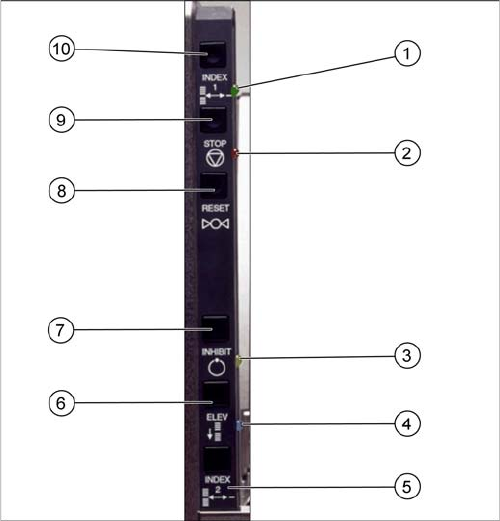

Die Abbildung zeigt das Kontrollpanel am Feeder.
Die Funktionen Index, Inhibit und Elevator Down steuert
der Controller.
Die Funktionen Stop und Reset sind elektronische Halte-
funktionen für die Pneumatik. Drückt man den Stop-Tas-
ter, schaltet die Pneumatik sofort aus und die Motoren
stoppen. Der Zustand wird vom Kontroller gelesen, nicht
aber gesteuert.
Die genauen Funktionen sind im Folgenden beschrieben.
Aufgaben an der Maschine
Bedien- und Anzeigeelemente
46 JEDEC Tray Feeder (JTF-ML)
Inhibit (7)
Der Inhibit-Knopf sperrt die Fernsteuerung des SIPLACE JTF-S. Der Förderer nimmt keine Steuerbe-
fehle von der Host entgegen. Durch erneutes Drücken hebt sich die Sperrung auf.
Im Produktionsmodus ist diese Funktion deaktiviert.
Elevator down (6)
Mit dieser Funktion können Sie die Trays im Magazin auswechseln, ohne dass die Produktion gestoppt
werden muss. Das Magazin fährt nach unten und das gegenwärtige Tray in der Pick-Position bleibt ge-
klemmt, die Ready-LED (Grün) bleibt an.
► Sobald der Lift unten anhält, können Sie die Türe öffnen und die Trays auswechseln.
► Öffnen Sie die Türe erst, wenn der Lift ganz unten ist.
► Lassen Sie den leeren Slot (des gegenwärtig verwendeten Trays auf der Pick Position) leer.
Im Produktionsmodus ist diese Funktion deaktiviert.
LED Indikatoren
Grüne LED – READY (1)
LED an Zeigt an, dass ein Tray erfolgreich der Pick Position zugeführt wur-
de und nun bereit ist, Bauteile dem Tray zu entnehmen (oder zu
beladen). Die LED zeigt auch an, dass ein Bereitschafts-Signal an
den Host geschickt wurde. Sobald das Tray die Pick Position
verlässt, verlöscht die LED.
LED aus Nicht bereit zum Beladen oder Entladen des Trays, oder Tray-
Wechsel.
Orange LED – Stopp/Error (2)
LED an Stoppkondition. Zum Beispiel nach dem Drücken des Stopp Knop-
fes.
LED blinkt Fehlerkondition. Während des Tray-Wechsels ist ein Fehler aufge-
treten.
LED aus Normaler Betrieb
Gelbe LED – Inhibit (3)
LED an Die gelbleuchtende LED zeigt eine Sperrung an. Der Feeder nimmt
keine Tray-Wechsel Befehle an, weder über die Fernsteuerung,
noch manuell.
LED aus Normaler Betrieb.
Blaue LED – Full/Empty (4) Wird nach dem letzten Tray im Magazine (Slot mit der höchsten
Nummer) manuell das nächste Tray abgefragt, zeigt die blaue Led
EMPTY an. Dies geschieht ebenfalls wenn kein Magazin eingelegt
wird.
