Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE TX-Serie 4.2.11 BE-Wagen vorbereiten
36 JEDEC Tray Feeder (JTF-ML)
4.2.11
4.2.11 BE-Wagen vorbereiten
BE-Wagen vorbereiten

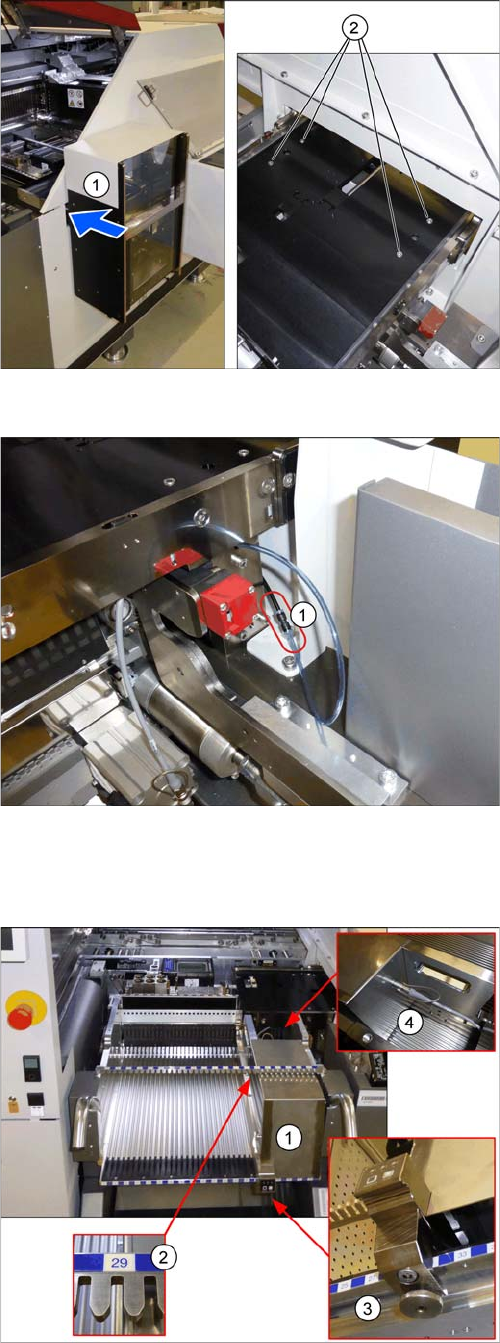

SIPLACE JTF-ML montieren
► Befestigen Sie den SIPLACE JTF-ML (1) mit vier
Schrauben (2) auf dem Halter.
Pneumatikschlauch anschließen
► Schließen Sie den Pneumatikschlauch (1) an.
BE-Wagen vorbereiten
► Setzen Sie den SIPLACE JTF-ML FDK (1) auf Spur
29 (2) des SIPLACE JTF-BE-Wagens.
► Arretieren (3) Sie den SIPLACE JTF-ML FDK.
► Fahren Sie den SIPLACE JTF-BE-Wagen in die Ma-
schine.
► Verbinden (4) Sie den SIPLACE JTF-ML mit dem SI-
PLACE JTF-ML FDK.
Aufstellen und Inbetriebnahme
4.2.12 Mechanische Arbeiten abschließen Nachrüstung an der SIPLACE TX-Serie
JEDEC Tray Feeder (JTF-ML) 37
4.2.12
4.2.12 Mechanische Arbeiten abschließen
Mechanische Arbeiten abschließen
► Kontrollieren und korrigieren Sie die Höhe der PPW-Halter (siehe "7.1.2.1 Einstellung der Höhe des
Pipettenwechslers" [ ➙ 62]).
► Kontrollieren und korrigieren Sie die Höhe der Pipettenstation (siehe "7.1.2.2 Einstellung der Höhe
der Pipettenstation" [ ➙ 63]).
► Prüfen Sie die Einstellung des Jumpers am PPW (falls vorhanden).
Dieser muss auf 2-3 eingestellt werden (siehe auch "7.1.2.3 Jumper am Pipettenwechsler" [ ➙ 64]).
► Montieren Sie den PPW und die Pipettenstation.
► Montieren Sie die Gurtabfallrutsche an Stellplatz 1.
► Fahren Sie den BE-Wagen in die Maschine.
► Schalten Sie die Maschine ein.
► Führen Sie die Einstellungen an der Software durch (siehe "4.2.13 Einstellungen an der Software"
[➙37]).
4.2.13
4.2.13 Einstellungen an der Software
Einstellungen an der Software

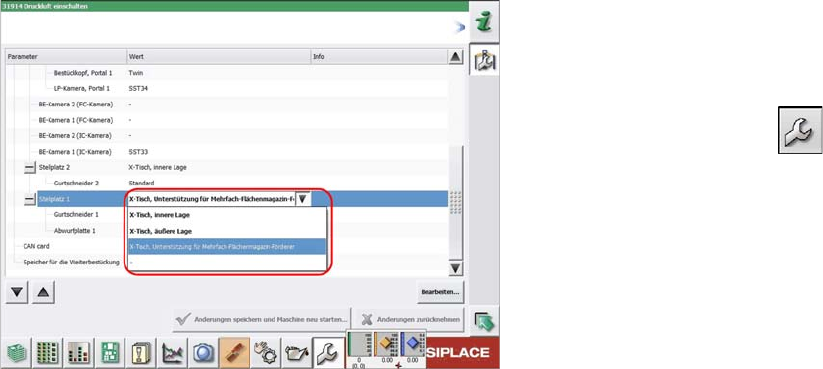

SIPLACE JTF-ML konfigurieren
Die Konfiguration und Kalibrierung erfolgen im Benutzer-
Level Service.
► Beim ersten Neustart mit dem SIPLACE JTF-ML
muss dieser in der Maschinenkonfiguration gesetzt
werden. Wählen Sie dazu Service → Maschi-
nenkonfiguration.
► Wählen Sie an Stellplatz 1 den SIPLACE JTF-ML
aus.
► Speichern Sie die Änderungen.
► Starten Sie die Maschine neu.
Aufstellen und Inbetriebnahme
Konfiguration des JEDEC Tray Feeders in SIPLACE Pro 4.3.1 SIPLACE JTF-ML in SIPLACE Pro – Feeder Tree View
38 JEDEC Tray Feeder (JTF-ML)
4.3
4.3 Konfiguration des JEDEC Tray Feeders in SIPLACE Pro
Konfiguration des JEDEC Tray Feeders in SIPLACE Pro
JEDEC Tray Feeder sind ab SIPLACE Pro 11.1 verfügbar. SIPLACE Pro Versionen bis Version 10.x
unterstützen diese Förderer-Familie nicht.
4.3.1
4.3.1 SIPLACE JTF-ML in SIPLACE Pro – Feeder Tree View
SIPLACE JTF-ML in SIPLACE Pro – Feeder Tree View
HINWEIS
Beispielhafte Darstellung
Die nachfolgenden Bilder zeigen die SIPLACE Pro Software 11.1 am Beispiel der SIPLACE
SX2 V2. Die Vorgehensweise an anderen Maschinentypen ist analog. Auf relevante Unter-
schiede wird explizit hingewiesen.

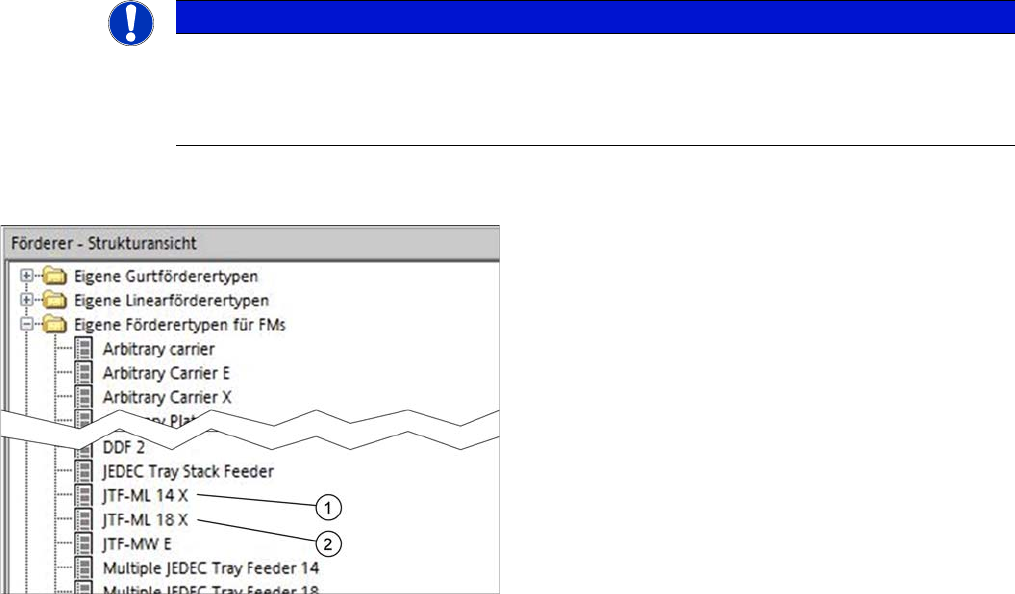

Feeder Tree View
Es stehen im Feeder Tree View zwei SIPLACE JTF-ML-
Feedertypen zur Auswahl:
1. Multiple JEDEC Tray Feeder 14 für hohe BE
Version für 14 JEDEC Trays d=12,19mm / max. 14
verschiedene Bauteile (je Tray ein BE-Typ)
2. Multiple JEDEC Tray Feeder 18 für Standard-BE
Version für 18 JEDEC Trays d=7,62mm / max. 18
verschiedene Bauteile (je Tray ein BE-Typ)
