Aufstellen und Inbetriebnahme 4.3.4 Zuordnung JEDEC Tray zur Gehäuseform – Component Shape Tr ee View Konfiguration des JEDE C Tray Feeders in SIPLACE Pr o JEDEC Tray Feeder (JTF-ML) 41 4.3.4 4 . 3 . 4 Z u o r d n u n g …
Aufstellen und Inbetriebnahme
Konfiguration des JEDEC Tray Feeders in SIPLACE Pro 4.3.3 Konfiguration der Station – Station Tree View
40 JEDEC Tray Feeder (JTF-ML)

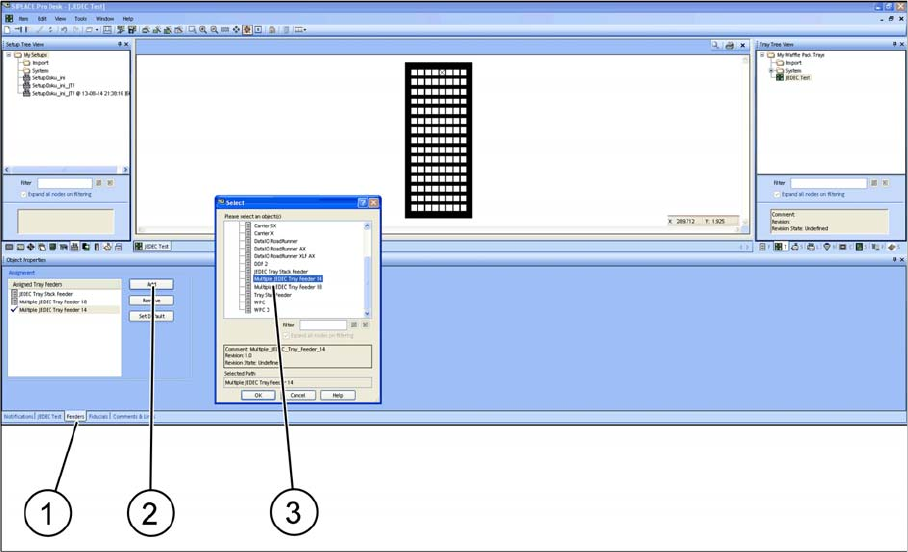

Tray Tree View – Assign Feeder
► Nachdem Sie einen JEDEC Tray angelegt haben, müssen Sie diesen noch einem Förderer zuord-
nen. Wählen Sie den jeweiligen SIPLACE JTF-Typ aus.
► Wählen Sie das Register Feeder an (1).
► Wählen Sie Add zum Hinzufügen eines Förderers oder Remove zum Löschen eines Förderers (2).
► Wählen Sie den jeweiligen SIPLACE JTF-Förderer aus (Mehrauswahl ist möglich) und bestätigen
Sie mit OK. Zugeordnete SIPLACE JTF-Förderer (3) sind im Assignment Fenster ersichtlich.
4.3.3
4.3.3 Konfiguration der Station – Station Tree View
Konfiguration der Station – Station Tree View
Nicht jede Station kann für den Einsatz eines JEDEC Tray Feeders verwendet werden.
TX
Folgende Stationen ab der Stationssoftwareversion 709.0 oder höher unterstützen SIPLACE JTF-ML:
▪SIPLACE TX1
▪SIPLACE TX2
Aufstellen und Inbetriebnahme
4.3.4 Zuordnung JEDEC Tray zur Gehäuseform – Component Shape Tree View Konfiguration des JEDEC Tray Feeders in SIPLACE Pro
JEDEC Tray Feeder (JTF-ML) 41
4.3.4
4.3.4 Zuordnung JEDEC Tray zur Gehäuseform – Component Shape Tree View
Zuordnung JEDEC Tray zur Gehäuseform – Component Shape Tree View
Um später ein Bauelement mit dem JEDEC Tray Feeder bestücken zu können, muss der Gehäuseform
Bauteil ein JEDEC Tray zugordnet werden.

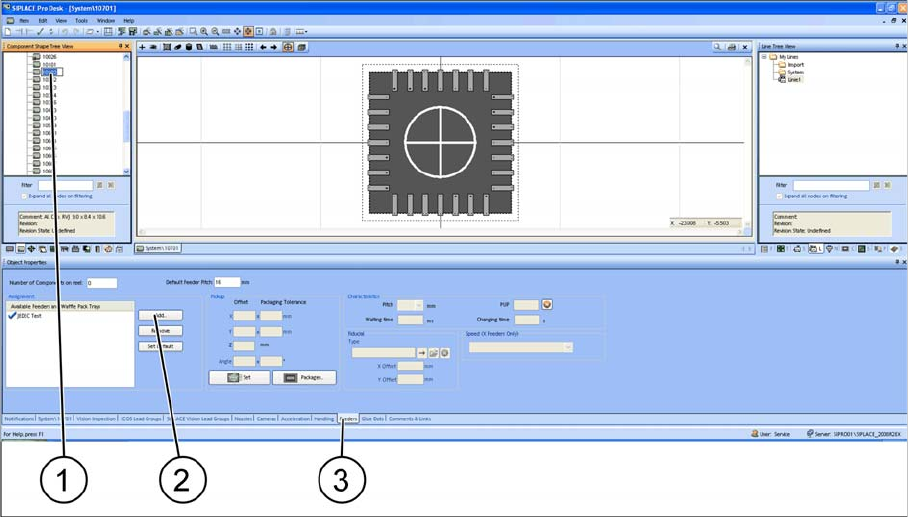

Component Shape Tree View
► (1) Wählen Sie die Gehäuseform aus.
► (3) Wählen Sie das Register Feeders an.
► (2) Fügen Sie das Add des JEDEC Trays hinzu.
► Wählen Sie ein passendes JEDEC Tray aus der Liste aus. Das ausgewählte JEDEC Tray erscheint
unter Assignment.
Aufstellen und Inbetriebnahme
Konfiguration des JEDEC Tray Feeders in SIPLACE Pro 4.3.5 Konfiguration der Rüstung – Setup Tree View
42 JEDEC Tray Feeder (JTF-ML)
4.3.5
4.3.5 Konfiguration der Rüstung – Setup Tree View
Konfiguration der Rüstung – Setup Tree View
4.3.5.1
4.3.5.1 Kopfkonfigurationen SIPLACE TX1 und TX2
Kopfkonfigurationen SIPLACE TX1 und TX2
Der SIPLACE JTF-ML-Förderer darf nur an Stellplatz 1 mit folgenden Köpfen gerüstet werden:
1. CPP_H
2. TwinHead
Wenn einer dieser Köpfe konfiguriert ist, können Sie die Tischkonfiguration durchführen.
4.3.5.2
4.3.5.2 Tischkonfiguration
Tischkonfiguration
Nachdem Sie einen der unter Kopfkonfigurationen SX1, SX2, X-Serie S und X4i S genannten Köpfe kon-
figuriert haben, wählen Sie den notwendigen Tisch-Typ aus, der Voraussetzung zum Rüsten eines JE-
DEC Tray Feeders ist.
Die Tisch-Typen (Table Type) sind:
▪ SIPLACE SX1 und SIPLACE SX2: MTF Table 60 X
▪ SIPLACE X-Serie S und SIPLACE TX-Serie: MTF Table 40 X
SIPLACE Pro Tischkonfiguration (am Beispiel SIPLACE SX1/SX2)
Beispiel:
► (1) Head type: CPP 12 2xxx
► (2) Head height: Wählen Sie hier aufgrund der Auswahl CPP 12 2xxx High.
► (3) Table type: Change Table
► (4) Bestätigen Sie die Auswahl des jeweiligen Tischtyps und klicken Sie OK.
Nach Auswahl des jeweiligen Tischtyps werden unter den Feldern Camera und Nozzle Changer auto-
matisch Felder deaktiviert. Diese Konfigurationsmöglichkeiten stehen nach Auswahl des Tischtyps auf-
grund von konstruktiven Gründen nicht mehr zur Verfügung.
Alle zur Auswahl stehenden Kamera- und Pipettenwechsler-Konfigurationen werden als Aktiv ange-
zeigt.
