Aufstellen und Inbetriebnahme
4.2.7 SIPLACE JTF-Adapter einbauen Nachrüstung an der SIPLACE TX-Serie
JEDEC Tray Feeder (JTF-ML) 33
4.2.7
4.2.7 SIPLACE JTF-Adapter einbauen
SIPLACE JTF-Adapter einbauen
4.2.8
4.2.8 Ausgabeband-Verlängerung montieren
Ausgabeband-Verlängerung montieren

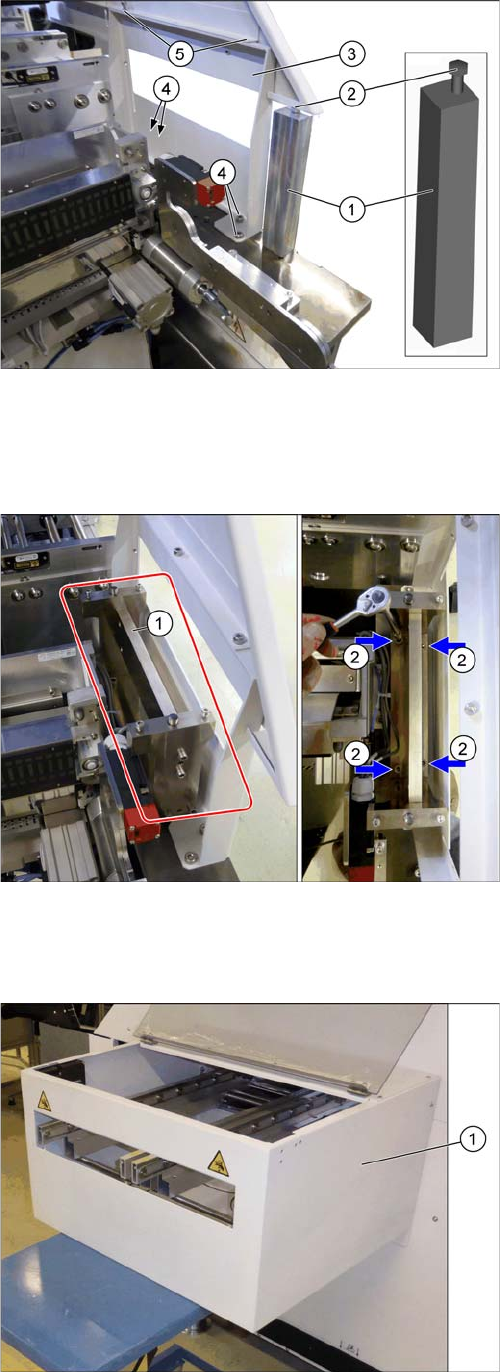

SIPLACE JTF-Stützrahmen montieren und Stütze entfer-
nen
► Setzen Sie den SIPLACE JTF-Stützrahmen (3) in die
Maschine.
► Befestigen Sie den SIPLACE JTF-Stützrahmen un-
ten mit vier Schrauben ISO4762-M8x12-A2-70
[03042583-xx] (4).
► Befestigen Sie den SIPLACE JTF-Stützrahmen oben
mit zwei Schrauben ISO4762-M6x8-A2-70
[03043124-xx] (5).
► Lockern Sie die Schraube (2) am oberen Ende der
Stütze (1) und nehmen Sie die Stütze aus der Ma-
schine.
SIPLACE JTF-Adapter montieren
► Setzen Sie den SIPLACE JTF-Adapter (1) in die Ma-
schine.
► Befestigen Sie den SIPLACE JTF-Adapter mit vier
Schrauben ISO4762-M8x35-A2-70
[03042588-xx] (2).
Verwenden Sie dafür eine geeignete Verlängerung.
Ausgabeband-Verlängerung montieren
► Montieren Sie die komplette Ausgabeband-
Verlängerung. Lesen Sie dazu die Montageanleitung
"Ein- und Ausgabeband-Verlängerung SIPLACE TX"
[00198141-xx].
Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE TX-Serie 4.2.9 Maschinenschutz montieren
34 JEDEC Tray Feeder (JTF-ML)
4.2.9
4.2.9 Maschinenschutz montieren
Maschinenschutz montieren

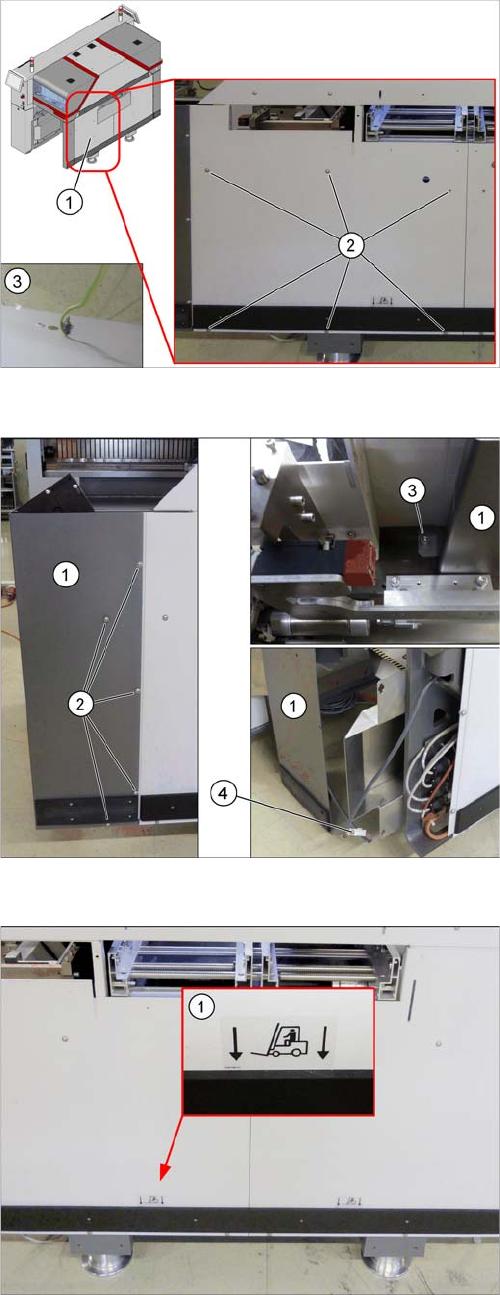

Seitenverkleidung montieren
► Befestigen Sie das Erdungskabel (3).
► Befestigen Sie die JTF-Seitenverkleidung (1) mit
sechs Schrauben ISO7380-2M6x8-A2-70
[03099592-xx] (2).
Eckverkleidung montieren
► Verbinden Sie den Stecker (4) mit der Maschine.
► Befestigen Sie die Eckverkleidung (1) außen mit
fünf (2) und innen mit einer Schraube ISO7380-
2M6x8-A2-70 [03099592-xx] (3).
Schild aufkleben
► Falls nicht vorhanden: Kleben Sie das Schild
Gabelstapler (1) [03051260-xx] auf die Seitenverklei-
dung.
Aufstellen und Inbetriebnahme
4.2.10 SIPLACE JTF-ML einbauen Nachrüstung an der SIPLACE TX-Serie
JEDEC Tray Feeder (JTF-ML) 35
4.2.10
4.2.10 SIPLACE JTF-ML einbauen
SIPLACE JTF-ML einbauen
WARNUNG
Zweite Person
Für die Montage des SIPLACE JTF-ML an der Maschine wird dringend die Hilfe einer zweiten
Person empfohlen.

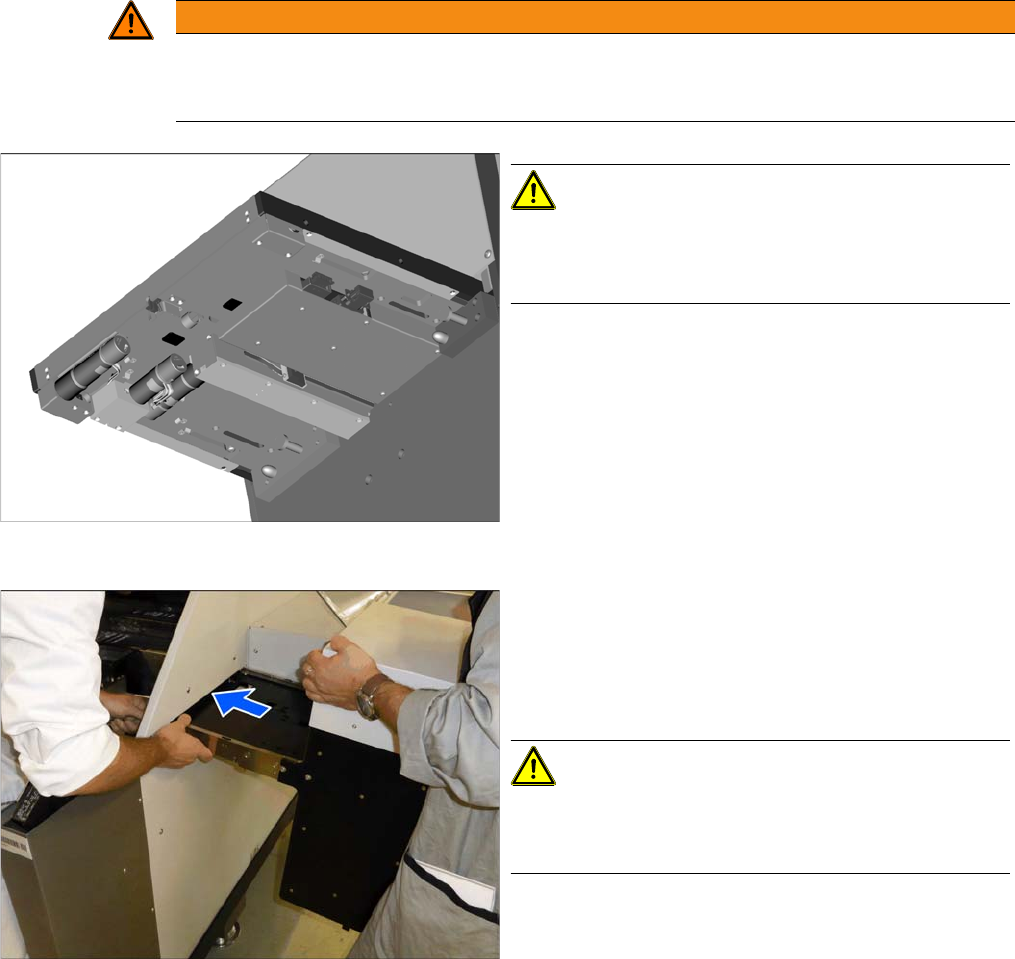

Unterseite des SIPLACE JTF-ML
VORSICHT!
An der Unterseite des SIPLACE JTF-ML befinden sich
Lichtschranken und andere empfindliche Bauteile.
Achten Sie darauf diese nicht zu beschädigen!
SIPLACE JTF-ML einsetzen
► Halten Sie den SIPLACE JTF-ML wie abgebildet.
► Setzen Sie den SIPLACE JTF-ML in die Maschine
ein. Achten Sie beim Einfädeln darauf, die Bauteile
an der Unterseite des SIPLACE JTF-ML nicht zu
beschädigen.
VORSICHT!
Der SIPLACE JTF-ML darf erst losgelassen werden
wenn dieser fest mit dem Halter verschraubt ist (siehe
nächster Schritt).
