Technische Daten des Moduls Technische Daten 24 JEDEC Tray Feeder (JTF-ML) 3.1 3 . 1 T e c h n is c h e D a t e n Technische Daten 3.2 3 . 2 B a u g r u p p e n ü b e r s ic h t Baugruppenübersicht SIPLACE JTF-ML Breite …
Technische Daten des Moduls
JEDEC Tray Feeder (JTF-ML) 23
3
3 Technische Daten des Moduls
Technische Daten des Moduls
Übersicht – SIPLACE JTF-ML in der TX-Serie
Mit der Option SIPLACE JTF-ML für SIPLACE TX1 und SIPLACE TX2 lassen sich JEDEC-
Flächenmagazine zuführen.
1 Wechseltisch für SIPLACE JTF-ML
[00588112-xx]
2 SIPLACE JTF-ML (Tray Zuführmodul)
[00588105-xx]
3 Ausgabebandverlängerung TX
[00588110-xx] (Option)
Technische Daten des Moduls
Technische Daten
24 JEDEC Tray Feeder (JTF-ML)
3.1
3.1 Technische Daten
Technische Daten
3.2
3.2 Baugruppenübersicht
Baugruppenübersicht

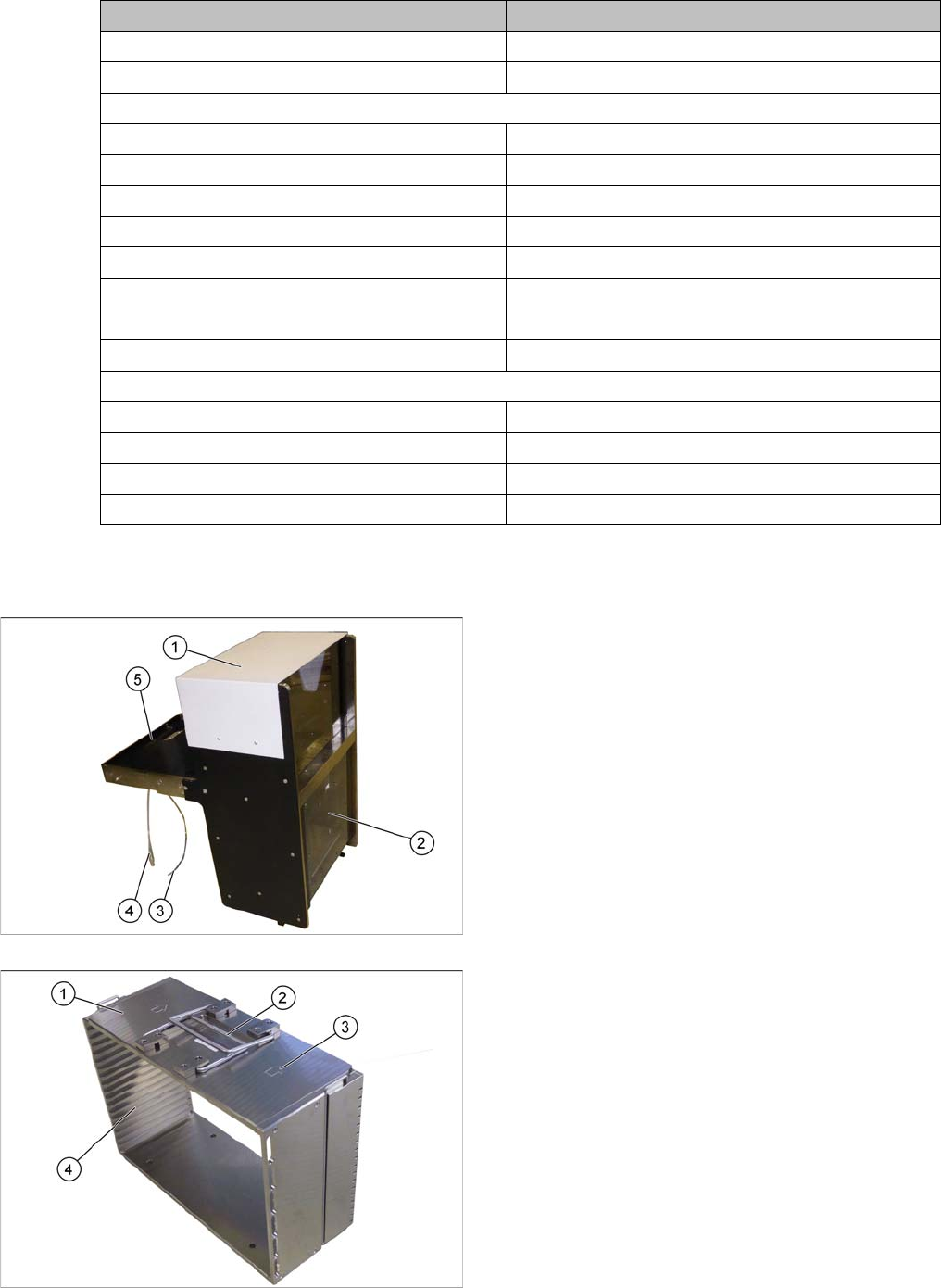

SIPLACE JTF-ML
Breite 162 mm
Höhe 587 mm
Speicherkapazität
JEDEC Flächenmagazin Spezifikation JEDEC Standard: 95-1 & IEC 60286-5
Flächenmagazin dünn 18 JEDEC Flächenmagazine
Flächenmagazin dick 14 JEDEC Flächenmagazine
Gewicht ~ 25.7 Kg (50 lbs.) – depends on application
Flächenmagazin Wechselzeit < 5 Sekunden (je nach Applikation)
Einschub n nach n+1 --
Einschub 1 nach 18 --
Einschub 18 nach 1 --
Kassette
Abmaße --
Max. Ladegewicht --
Pneumatik 4,1 bar bis 5,5 bar
Druckluftverbrauch < 28,3 NL/min.
1. SIPLACE JTF-ML
2. Türe
3. Anschluss Pneumatik
4. Anschluss zum SIPLACE JTF-ML Adapter
5. Pick-Position
1. Magazin für SIPLACE JTF-ML
2. Handgriffe
3. Beladerichtung
4. Führungen für JEDEC-Trays
Aufstellen und Inbetriebnahme
4.2.1 Lieferumfang Konfiguration und Einschränkungen
JEDEC Tray Feeder (JTF-ML) 25
4
4 Aufstellen und Inbetriebnahme
Aufstellen und Inbetriebnahme
4.1
4.1 Konfiguration und Einschränkungen
Konfiguration und Einschränkungen
Folgende Voraussetzungen und Einschränkungen gelten für den SIPLACE JTF-ML:
▪ Die Montage ist nur an SIPLACE TX1/TX2-Maschinen möglich.
SIPLACE TX2i-Maschinen sind nicht möglich.
▪ Die Softwareversion muss 709.0 oder höher sein.
▪ Die Montage ist nur an Stellplatz 1 möglich.
▪ Folgende Bestückköpfe sind möglich:
– CPP_H
– TwinHead
4.2
4.2 Nachrüstung an der SIPLACE TX-Serie
Nachrüstung an der SIPLACE TX-Serie
4.2.1
4.2.1 Lieferumfang
Lieferumfang
Sie benötigen folgende Teile:
▪ SIPLACE JTF-ML (Tray Zuführmodul) [00588105-xx]
▪ Wechseltisch für SIPLACE JTF-ML [00588112-xx]
▪ Montagekit für SIPLACE JTF-ML [00588106-xx]
Dieser enthält:
4.2.1.1
4.2.1.1 Teile-Übersicht
Teile-Übersicht

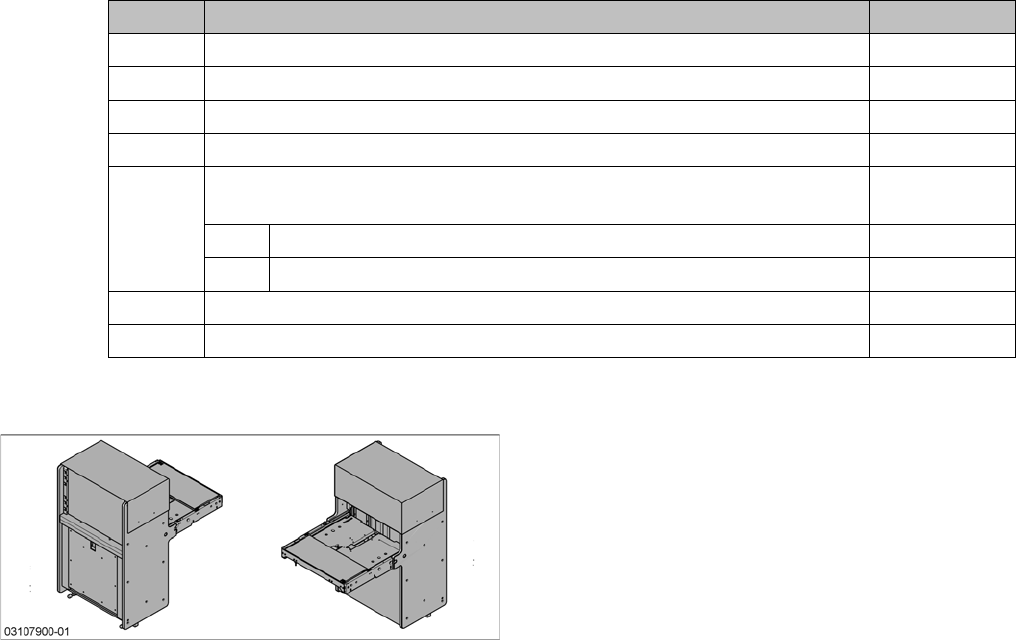

Menge Bezeichnung Art.-Nr.
1 SIPLACE JTF-ML Adapter komplett 03114835-xx
1 SIPLACE JTF-ML FDK 03110417-xx
1 Leergurtleitkanal kurz TX komplett 03121376-xx
1 Abdeckung JTF komplett 03125471-xx
1 Verkleidung für JTF komplett
Diese enthält:
03119382-xx
1 Stützrahmen SP1 für JTF komplett 03114836-xx
1 Verkleidung Ausgabeseite SP1 komplett TX 03115547-xx
1 Pneumatikanschluss SIPLACE JTF-ML TX 03133631-xx
1 Montageabstützung TX-JTF komplett 03136824-xx
SIPLACE JTF-ML (Tray Zuführmodul)
