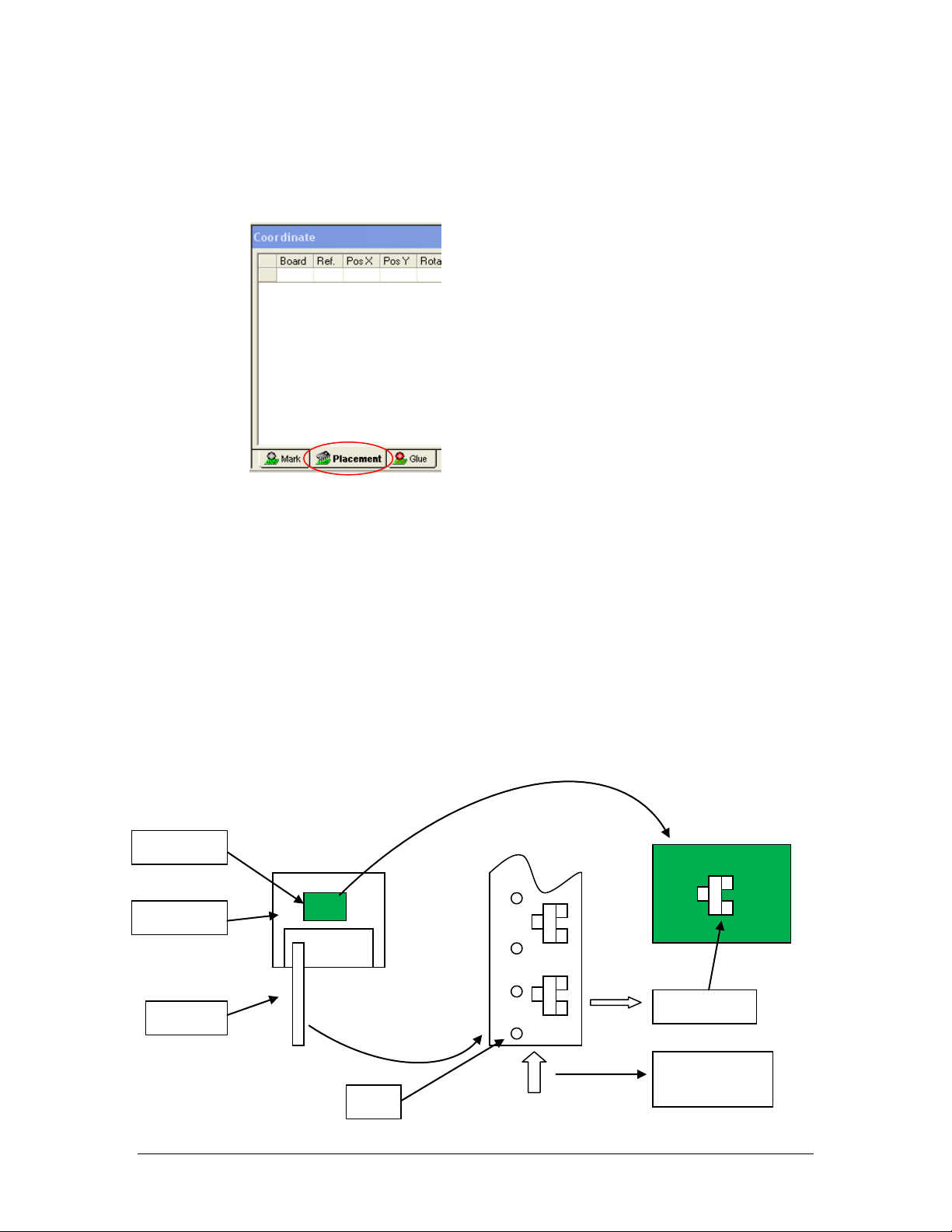

1.5.5.3. ADICIONAR SEQUÊNCIA DE COMPONENTE
Para adicionar uma coordenada de componente, mude para a tabela
“placement”.
Como na sequência de marcas fiduciais, cada linha corresponde a
uma coordenada de um componente. E a ordem das sequências não é a ordem
de colocação de componente.
- Board: Número do board que pertence o componente.
- Ref: Nome do componente
- Pos X: Posição na direção X do componente
- Pos Y: Posição na direção Y do componente
- Rotation: Rotação do componente.
A rotação do componente usa como referência a posição
original (padrão) que é alimentado este componente.
Deve-se sempre olhar pelo sentido de alimentação.
Exemplos:
Ângulo 0°
Feeder
Máquina
Painel
Sentido de
alimentação
Fita
Fuji do Brasil Maquinas Industriais LTDA - 101

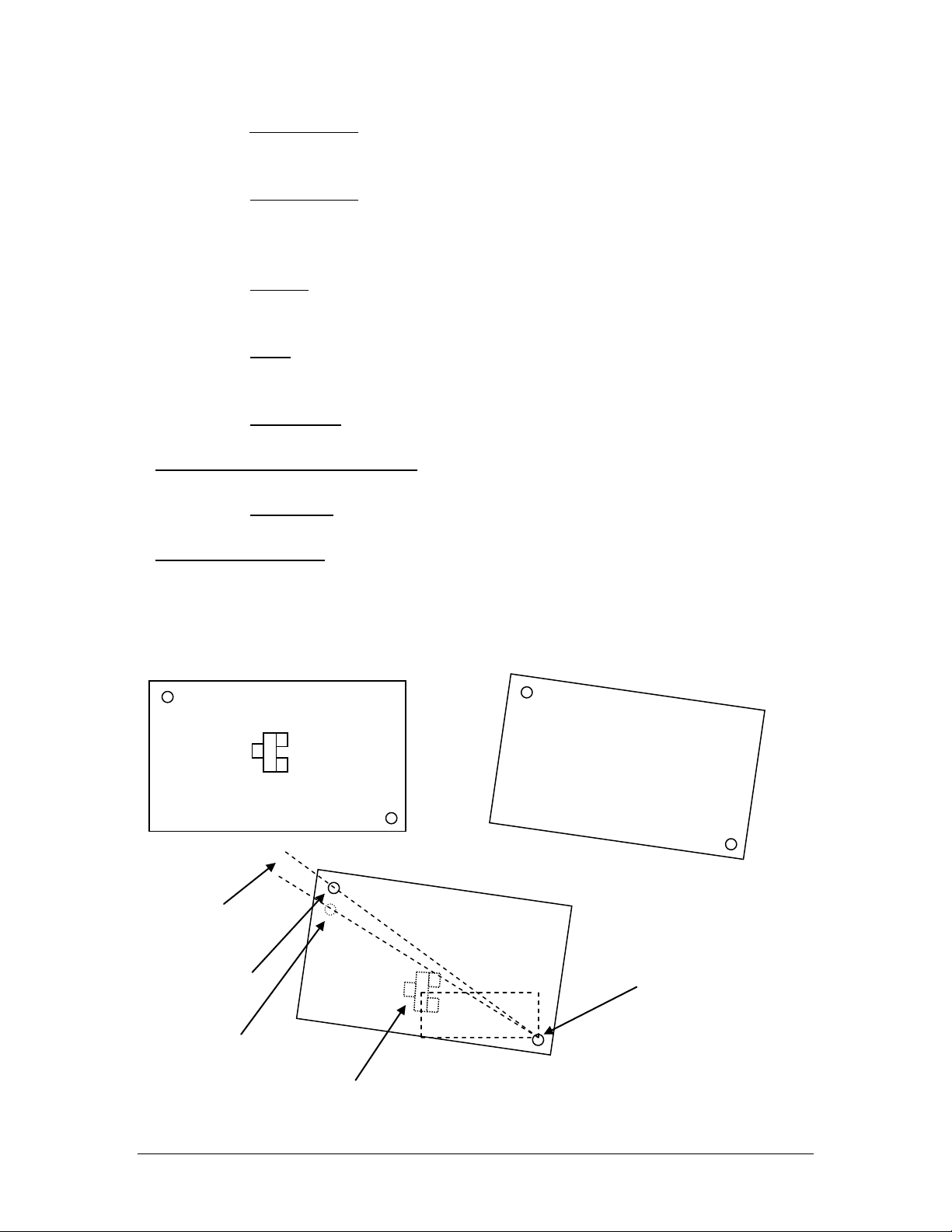

Part number: Deve-se indicar aqui o part data, criado
anteriormente.
Place Before: Referência do componente que deve ser colocado
sempre posterior a este componente. Durante a otimização a sequência destes
componentes será respeitada.
Gluing: Indicar se a partir da coordenada de componente gerar-se-
á coordenada de inserção de gota de adesivo (cola).
Skip: Indicar se esta sequência de colocação de componente será
desabiltada (YES) ou não (NO).
Main Mark: Indicar a fiducial de referência deste componente. Será
colocado aqui o “reference” na coluna “REF” da seção “mark”. Esta fiducial será
o componente de posicionamento.
Sub Mark: Indicar a fiducial de referência deste componente. Será
colocado aqui o “reference” na coluna “REF” da seção “mark”. Esta fiducial será
o componente angular.
OBS: O componente para ser posicionado da placa necessita de
duas marcas fiduciais distintas.
A diferença entre Main mark e Sub mark é mostrado abaixo:
Leitura da primeira marca
fiducial
Suposta posição do
componente
Suposta posição da
segunda marca fiducial
Posição encontrada da
segunda marca fiducial
Diferença angular
encontrada
Fuji do Brasil Maquinas Industriais LTDA - 102

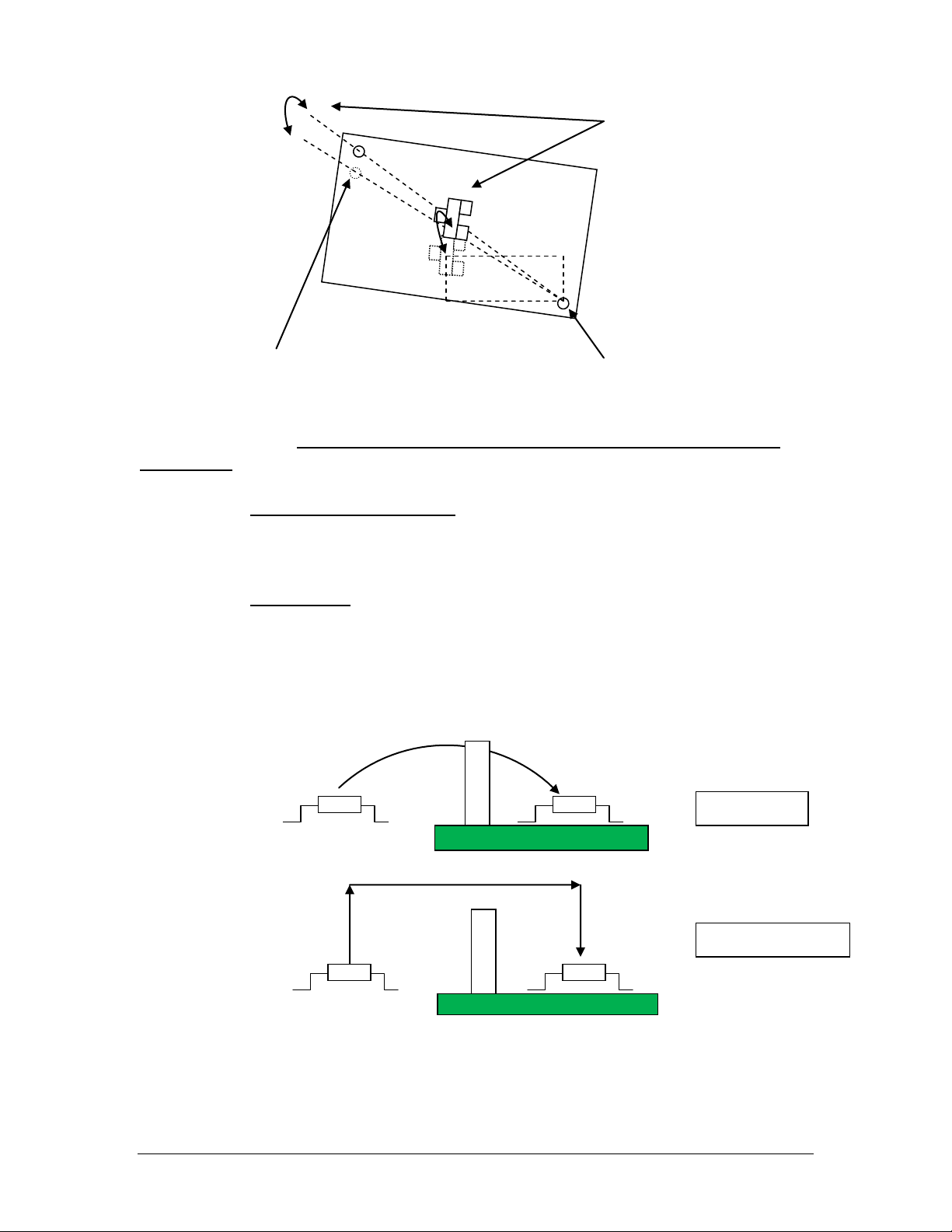

A marca fiducial que serviu de posicionamento é chamado de “Main
Mark” e a marca fiducial que serviu de correção angular de “sub mark”.
OBS: Estas colunas são preenchidas automaticamente durante a
otimização.
Submark 1 e Submark 2: Marcas fiduciais opcionais para melhorar a
acuracidade na colocação do componente. Somente válido para máquinas série
CP7, CP8 , NXT e AIM.
Carry Mode: Modo da trajetória do componente desde o feeder até
a placa.
Em “arc” a trajetória será feito em arco.
Em “square” a trajetória será feito um eixo por vez atingindo
o limite de altura no eixo Z. A intenção em “square” é evitar o choque com outro
componente já montado.
Memo: comentário sobre a sequência.
A posição é corrigida pela
diferença angular
Main mark (coordenadas)
Sub mark (ângulo)
Modo “arc”
Modo “square”
