Fuji do Brasil Maquinas Industriais LTDA - 46
O resumo do board aparecerão em linha.
Para reeditá-lo, selecione a linha do board desejado e aperte o
botão “Edit Board”.
Apertando “close”, é possivel visualizar a inserção do board.

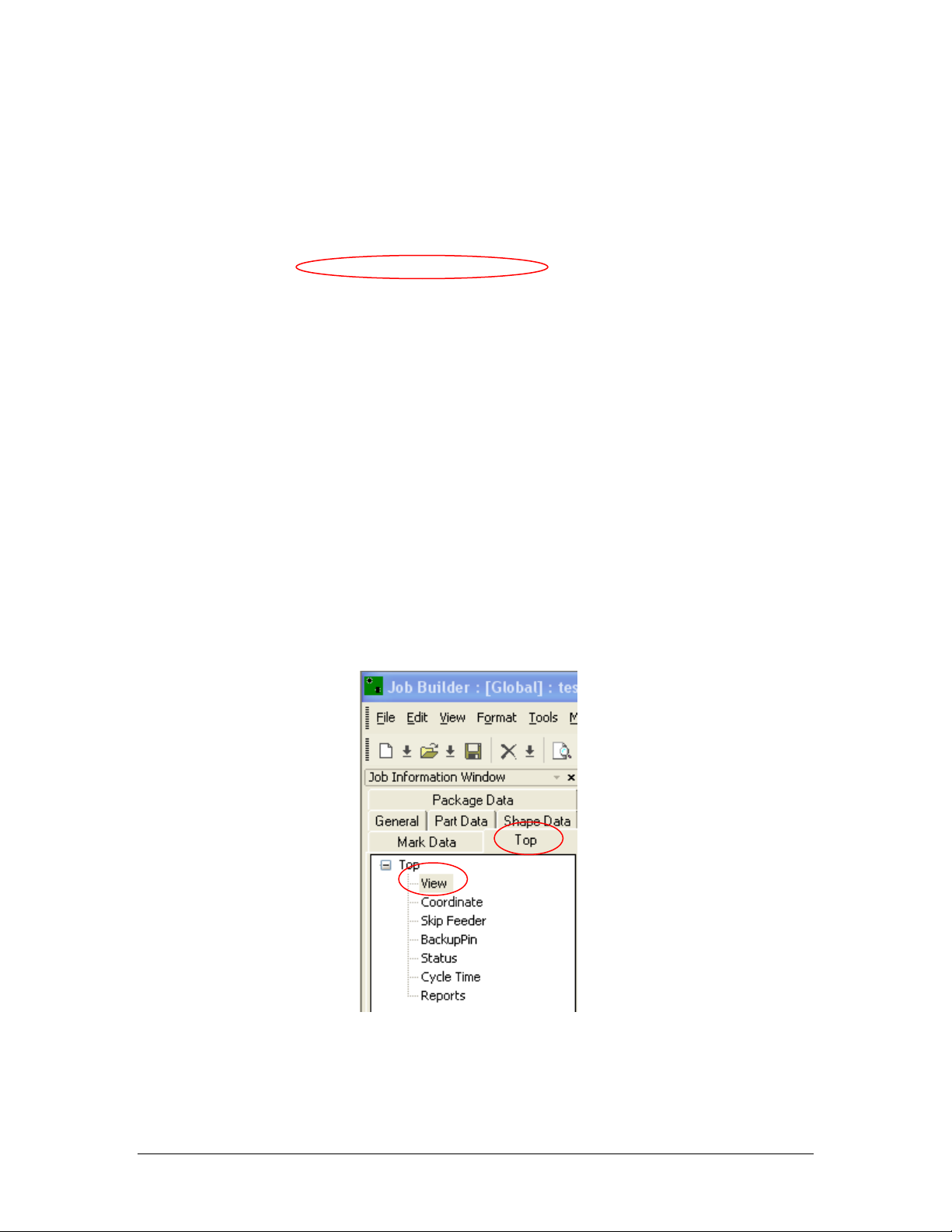

Vá na tabela “TOP” ou “BOTTOM” (conforme lado do painel que
está sendo visualizado). Dê duplo click em “View”.
- VISTA GERAL
A vista geral mostram todos os componentes, marcas e pontos de
adesivos. Veremos mais adiante a vista de máquina, que mostram somente os
itens direcionados a esta máquina.
Fuji do Brasil Maquinas Industriais LTDA - 47
Apertando-se com o botão direito na tela, é possivel aumentar ou
diminuir a imagem (zoom).
“Zoom in” aumenta a imagem e “Zoom out” diminui a imagem.
“Zoom windown” abre a imagem de uma determinada área. Ao selecionar este
item clica-se em um ponto . Arrasta-se o mouse de modo que abra uma área
quadrada. Clica-se novamente para cofirmar a área quadrada.

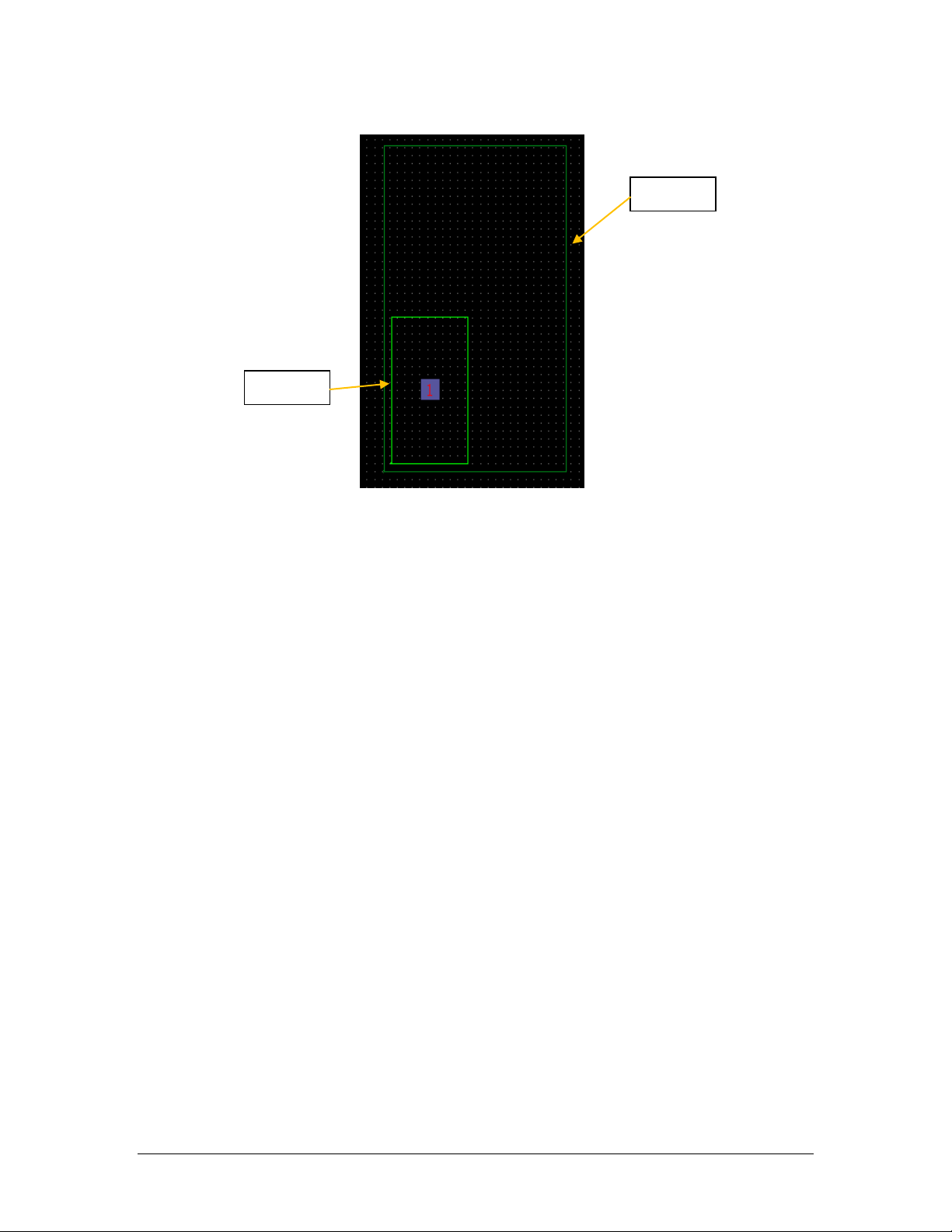

Panel
Board
Fuji do Brasil Maquinas Industriais LTDA - 48
“Show all” maximiza a imagem de modo que se possa visualizar
todo o painel.
