Fuji do Brasil Ma quinas Industriais LTDA - 226 A importação de arquivo PGO se faz correlacionando um arquivo PGO com uma máqu ina previamente e stabelecido na seção “Factory Lines” do Director. A e scolha da linha da má…
Fuji do Brasil Maquinas Industriais LTDA - 225

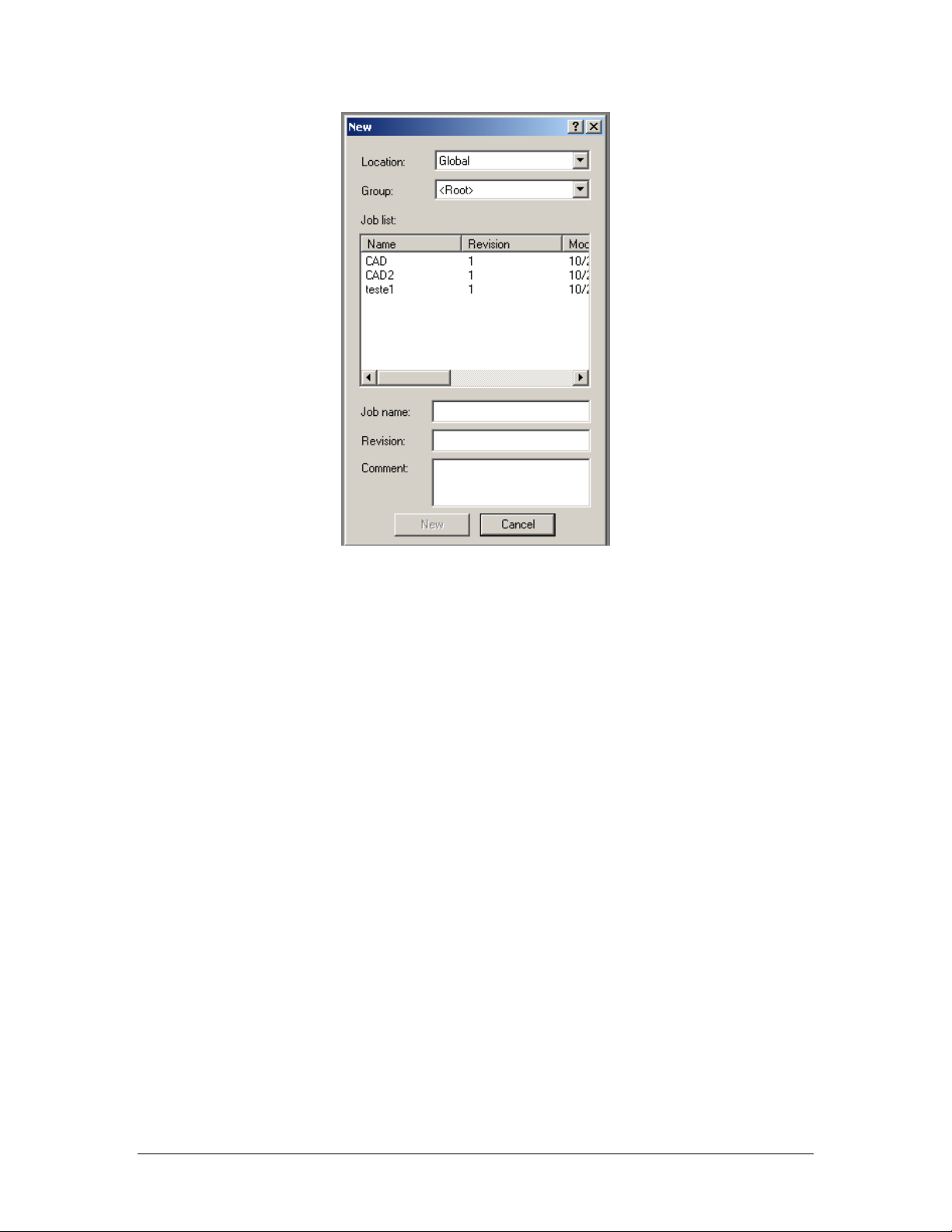

Location: Local onde será salvo o job. Dependendo da configuração, dois
locais são possíveis para o armazenamento deste job: Global e local.
Global: Situado no servidor de jobs
Local: Situado localmente. Geralmente no próprio microcomputador
que está sendo o utilizado o Job Builder
Group: Grupo a que pertencerá o job. Geralmente não há (root-raiz). A
criação dos grupos se faz no Director [File]-[New]-[Group].
Job List: Lista de jobs existentes.
Job Name: Indique o nome do Job
Revision: Indique o número da revisão. É necessário um valor para que o
botão “New” fique ativo.
Clique em [NEW].
6. Clique no botão [New].

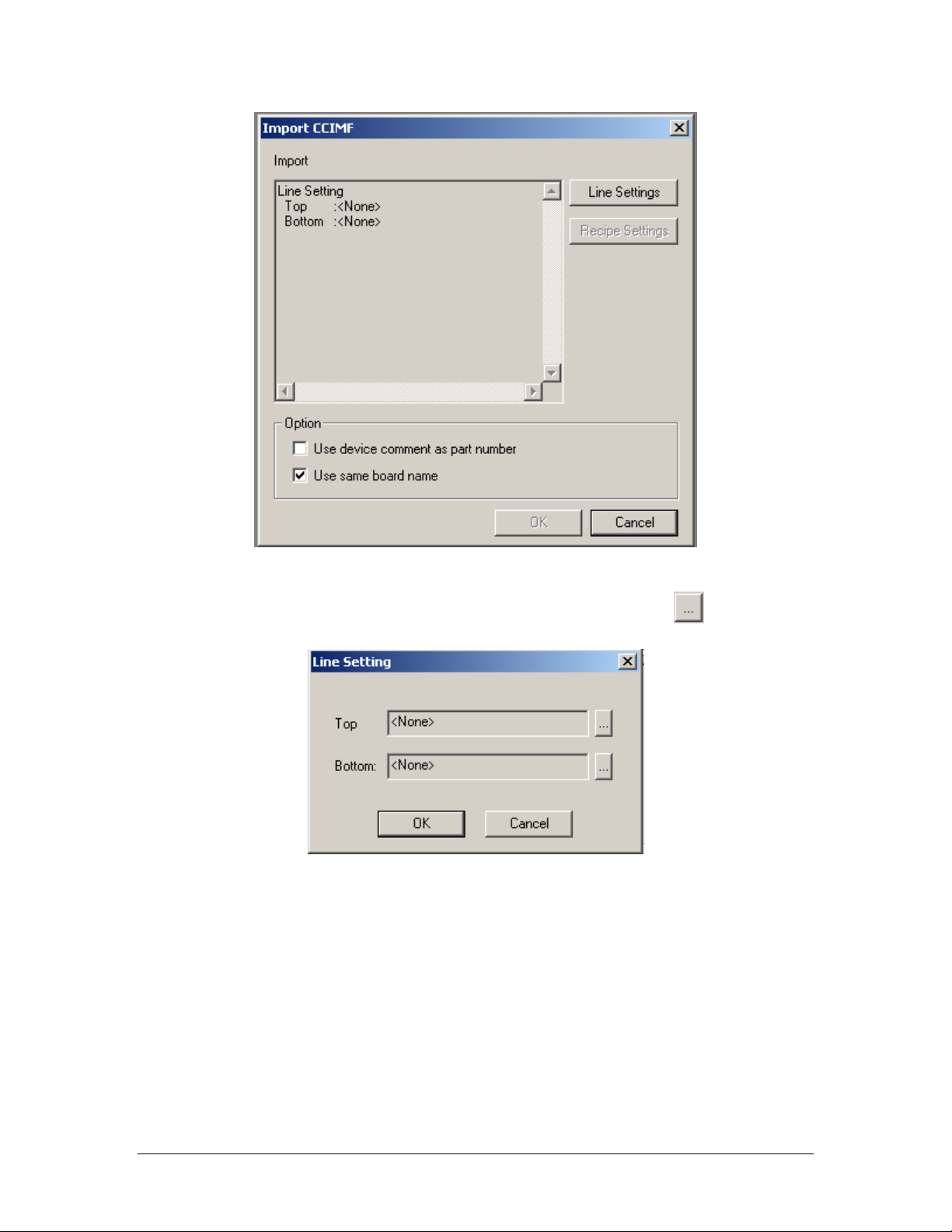

7. A janela intitulada [Import CCIMF] será aberta.
Fuji do Brasil Maquinas Industriais LTDA - 226
A importação de arquivo PGO se faz correlacionando um arquivo
PGO com uma máquina previamente estabelecido na seção “Factory
Lines” do Director.
A escolha da linha da máquina Fuji é feita apertando o botão [Line
settings]
É necessário que o programador tenha ciência do conteúdo
do arquivo PGO, para qual tipo de máquina Fuji foi criado este
arquivo
. A não correspondência entre o arquivo e máquina Fuji
ocasionará vários erros ao final da importação; mas não implicando em
falha na conversão.
Quando os arquivos são oriundos do aplicativo F4G, a conversão se
faz pelo nome do part data. Porém pode ocorrer que o part data não
corresponda ao part number adotado pela empresa. Nestes casos
geralmente se faz a conversão utilizando a coluna “part comment” do
“unit data” para a inserção do part number.
Quando isto ocorrer, selecione o item “Use device comment as part
number”, lembrando que o arquivo PGO deverá conter o part number na
coluna “comment”.
Caso queira transferir o nome da placa (multiplos blocos)do arquivo
PGO para o Fuji Flexa, selecione o item “use same board name”.
Selecionar o botão [Line Settings].
Fuji do Brasil Maquinas Industriais LTDA - 227
8. A janela [Line Settings] surgirá. Nesta janela, escolha as linhas para
[Top] e [Bottom], clicando nos seus respectivos botões .
