Fuji do Brasil Maquinas Industriais LTDA - 75
Tray Pick Offset Z(QP242 / QP341 / XP24*E / XPF / IP series /NXT/AIM )
Alteração na altura de pega do componente em unidade de bandeja (tray).
Soft Pick Speed (QP242 / QP341 / XP24*E / XPF / IP series /NXT/AIM -cabeças
H01/H02/OF)
Velocidade no eixo Z durante pega do componente.
Enable pressure sensor (IP3 -opcional / NXT / AIM -cabeças H01/H02/OF)
Habilitar o sensor de pressão (durante colocação do componente). Item opcional.
Do pre rotation (QP242 / QP341 / IP series / XP24*E / XPF / NXT / AIM)
Rotacionar de +/- 90 graus o componente pego antes de ser inspecionado pela
câmera. Utilizado para diminuir erros devidos a inércia em componentes com muita
massa ou muita altura.
Clamp witdth (NXT/AIM)
Largura do componente que a garra (Odd Form – nozzle especial) pegar.
Actual pickup body height (NXT/AIM)
Altura que deverá descer a garra (Odd Form – nozzle especial) para pega do
componente.
Clamp Margin (NXT/AIM)
Folga na abertura da garra (Odd Form – nozzle especial) para pega do
componente.
Motor gripping Force (NXT /AIM)
Força na garra para pega do componente
Do part height check (CP7 /CP8 - NXT/AIM é opcional)
Checar ou não a altura do componente
Rescan limit Q (IP1/IP2)
Indicar o ângulo a ser rotacionado para nova inpeção após ocorrência de erro.
Do soft Take off (QP242E)
Habilitar diminuição na velocidade após pega do componente
Soft take off speed (QP242E)
Velocidade após pega do componente
Soft take off height(QP242E)
Altura máxima até onde atuará o item "Soft take off speed'
Fuji do Brasil Maquinas Industriais LTDA - 76
Tolerance check X, Tolerance check Y
Tolerancia na distância de pega dos componentes. A distância é do centro do
componente ao centro do nozzle
Tolerance Q
Tolerância angular na pega do componente
Shuttle speed (NXT / AIM / XP24* / XPF)
velocidade de saída e entrada da base da bandeja par a posição de pega.
Magazine speed (NXT / AIM / XP24* / XPF)
Velocidade de subida e descida da base da bandeja.
Carrier position (IP3)
Indicar em qual posição do carrier (máquina IP-3 – MTU) será colocado o
componente.
Is custom nozzle (IP3)
Indicar se o componente será pego na posição original do sub nozzle (IP3 –
MTU).
Carrier Offset L (IP3)
Alteração no ponto onde será colocado o componente no carrier (IP3-MTU), na
MTU do lado esquerdo da máquina.
Carrier offset R (IP3)
Alteração no ponto onde será colocado o componente no carrier (IP3-MTU), na
MTU do lado direito da máquina.

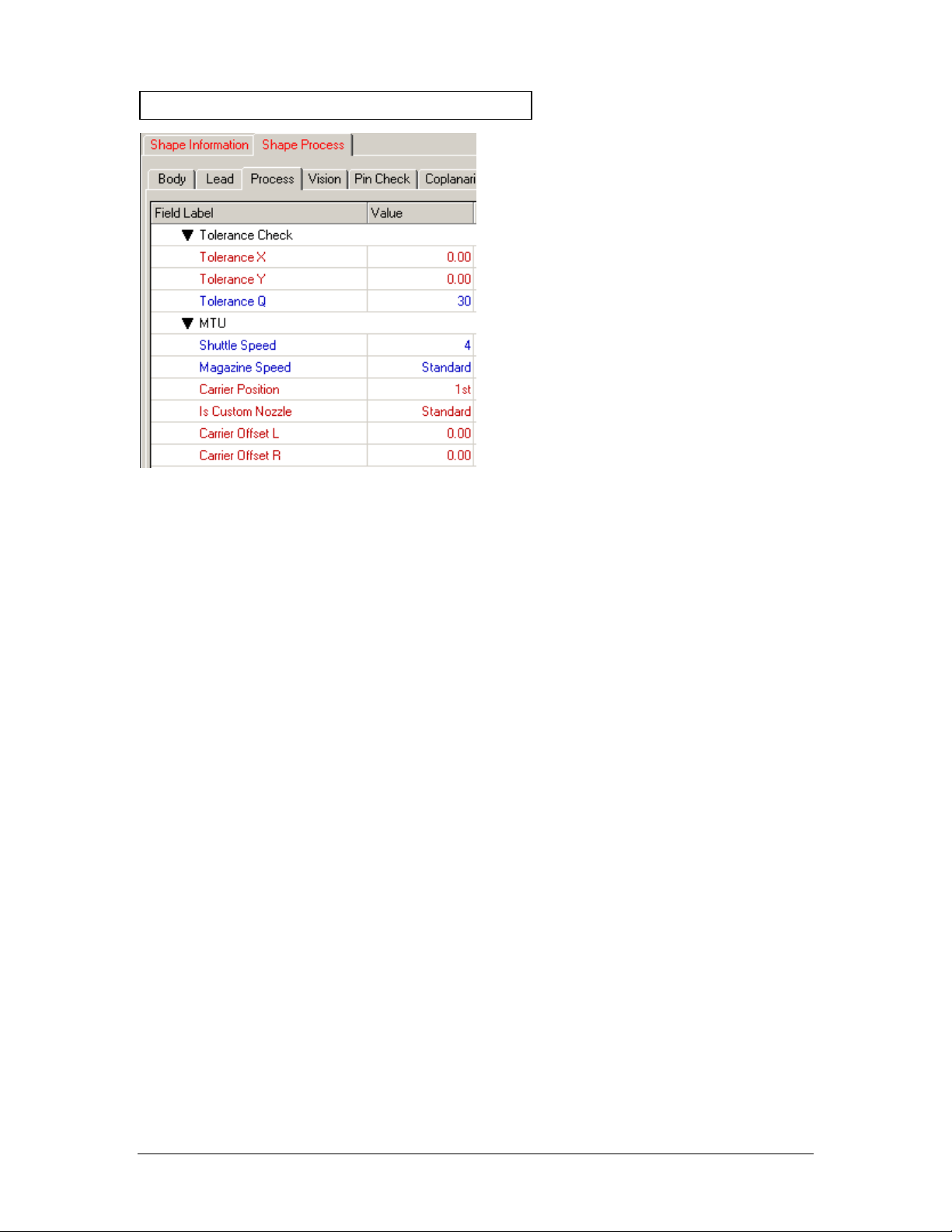

PROCESS – TOLERANCE CHECK / MTU
Fuji do Brasil Maquinas Industriais LTDA - 77
Do place check (NXT /AIM)
Ativar função de checagem de colocação de componente.
Offset X, Offset Y (NXT / AIM)
Alterar a posição de colocação do componente em relação a coordenada indicada.
Offset Z
Alteração na altura de colocação do componente na placa. Valor = 0 é a superfície
da placa.
Pressure (NXT / AIM /IP3)
Valor que a máquina pressionará o componente (opcional).

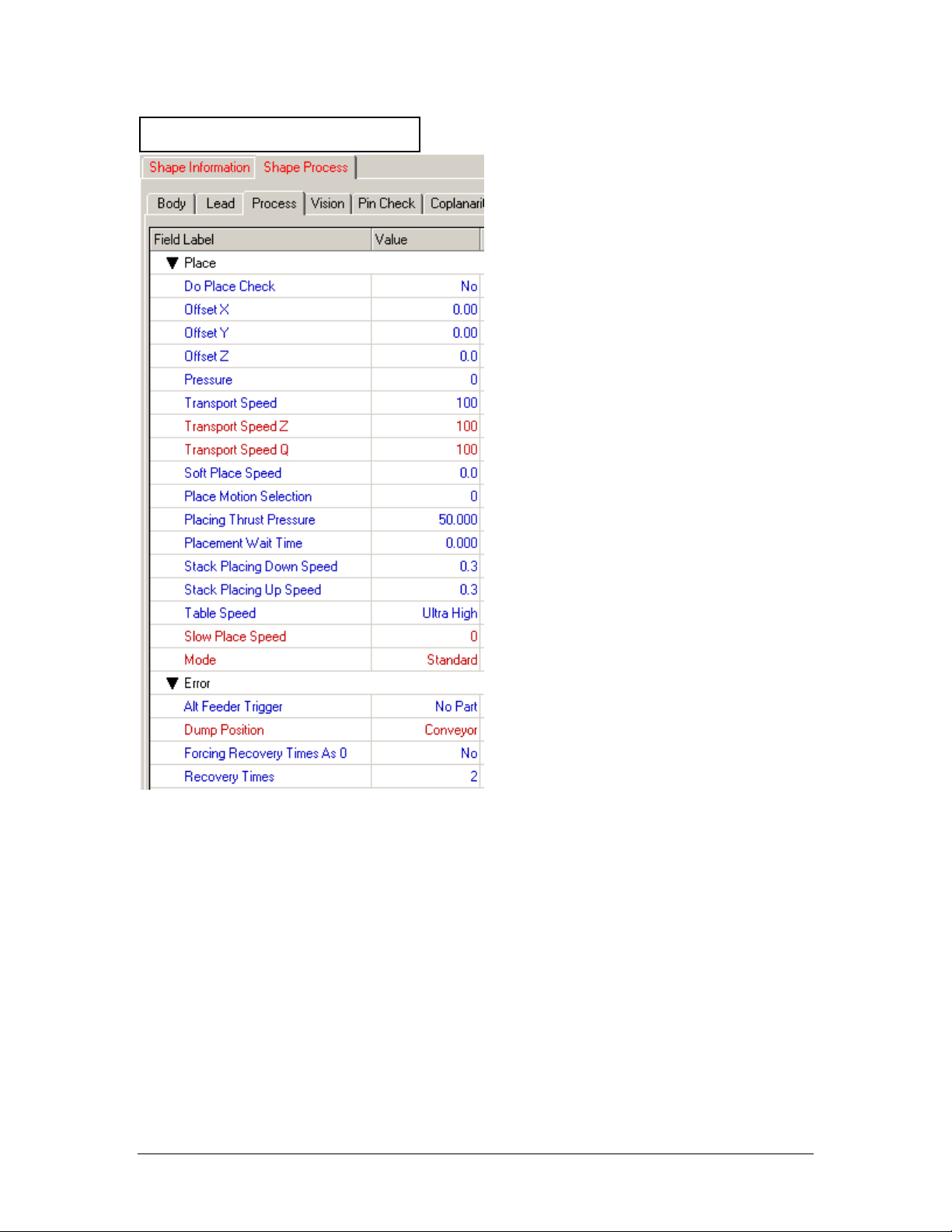

PROCESS – PLACE / ERROR
