Fuji do Brasil Maquinas Industriais LTDA - 126

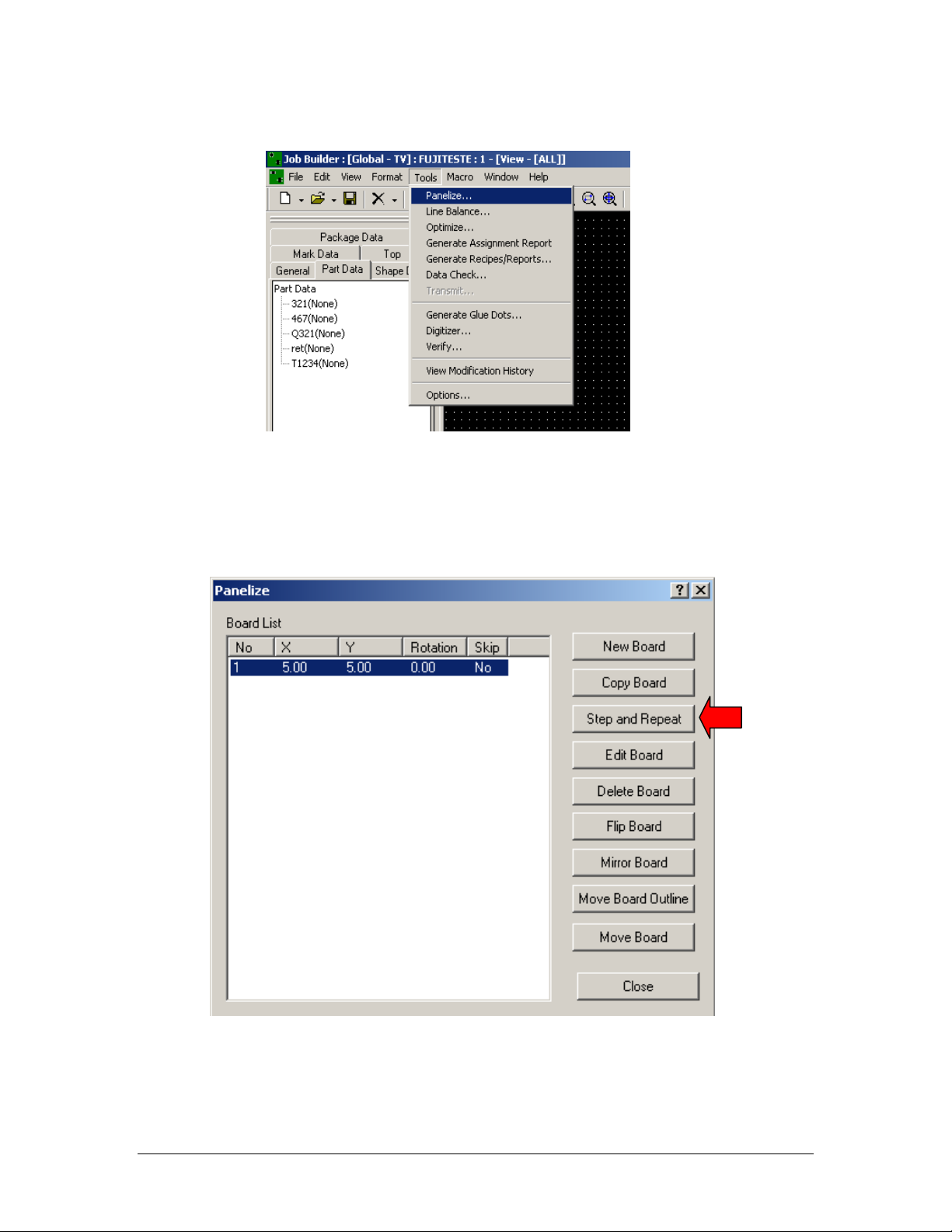

Ir ao menu e selecionar [ Tools – Panelize].
Adicionar a primeira placa. No exemplo, a localização é (5,5).
Utilizar a função “step and repeat”, para criar as múltiplas placas.
A função “step and repeat utiliza como placa de referência a placa que
estiver selecionada, na coluna da esquerda (board list).
Fuji do Brasil Maquinas Industriais LTDA - 127

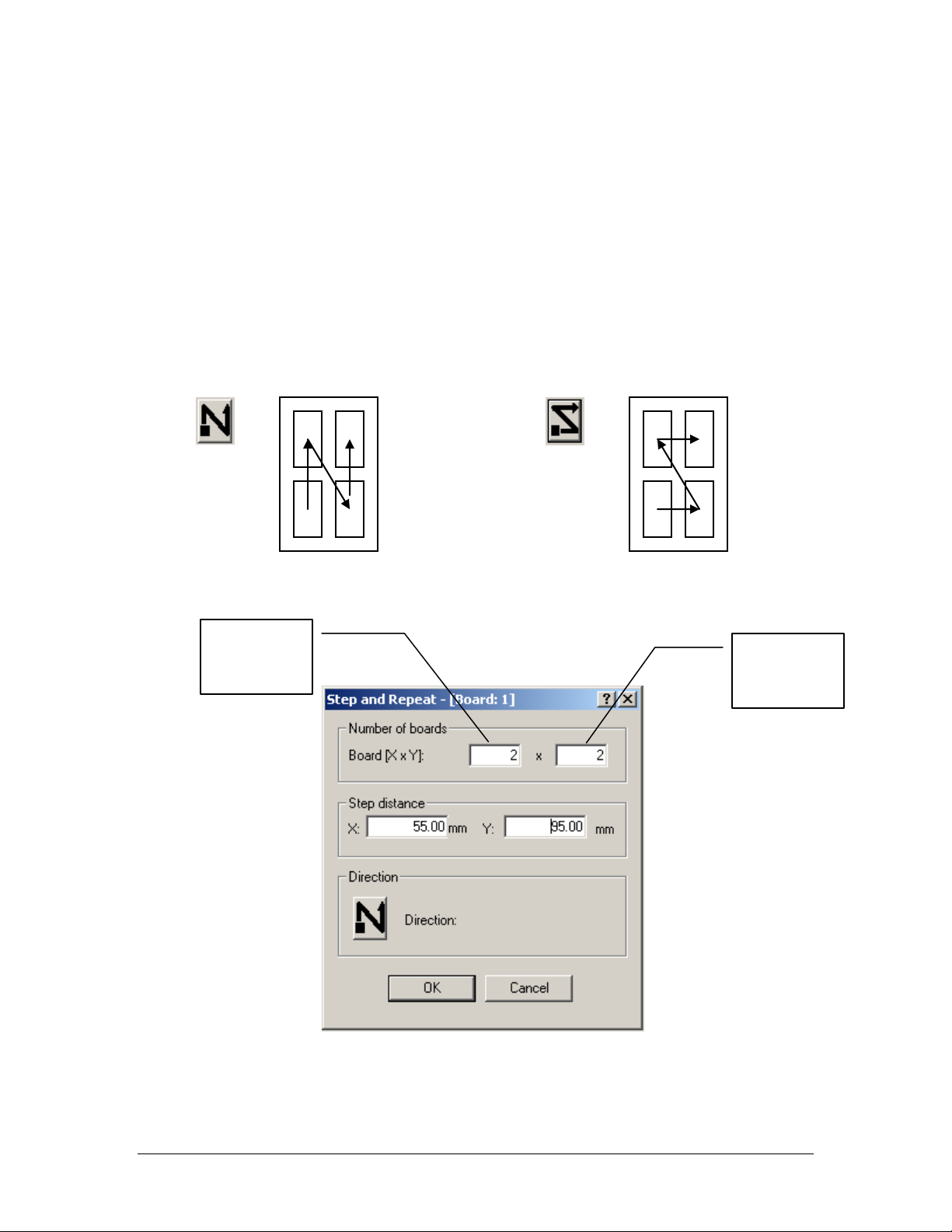

Em “number of boards” indicar o número de placas na direção X
(horizontal) e na direção Y (vertical). Em nosso exemplo temos 2 placas em X e
2 placas em Y.
Em “step distance, colocar a distância entre as placas. Em nosso exemplo,
a distância em X é de 55mm, e em Y é de 185mm. Não é necessário indicar
valores positivos ou negativos para indicar o sentido de expansão. O item que irá
definir o sentido é o item “Direction”.
Em “Direction” apertar o desenho do ícone até que o modelo correto
apareça. Verificar a posição da placa de referência em relação ao painel, para a
expansão. Em nosso exemplo temos dois modos:
Número de
placas na
direção X
Número de
placas na
direção Y
1
2
3
4
1
2
3
4
Fuji do Brasil Maquinas Industriais LTDA - 128

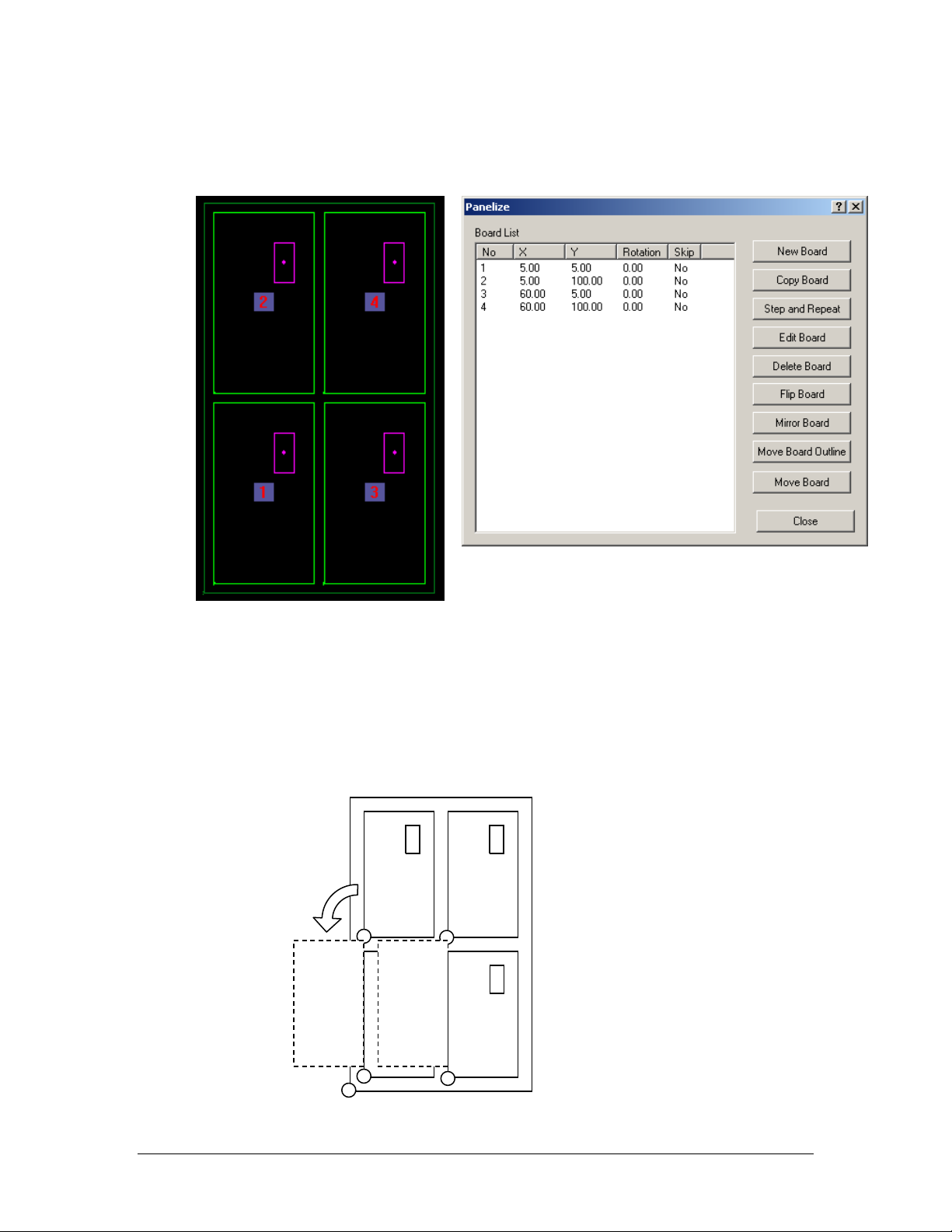

Aperte o botão “OK”. Aperte o botão “Close”.
As placas serão geradas
1.5.7.1.2. Rotacionando as placas
Utilizando o exemplo acima, iremos rotacionar a 180 graus as duas placas
superiores.
O ponto de referência para rotação é a própria origem da placa, se
utilizarmos a referência atual, ao rotacionarmos as posições ficariam deste
modo:
60
1
2
3
4
