1.5.5.2. CONFIGURAÇÃO DE UM COMPONENTE NO FUJI FLEXA
Antes de iniciar a colocação da coordenada de componente, é
necessário entender como é configurado um componente no Fuji Flexa.

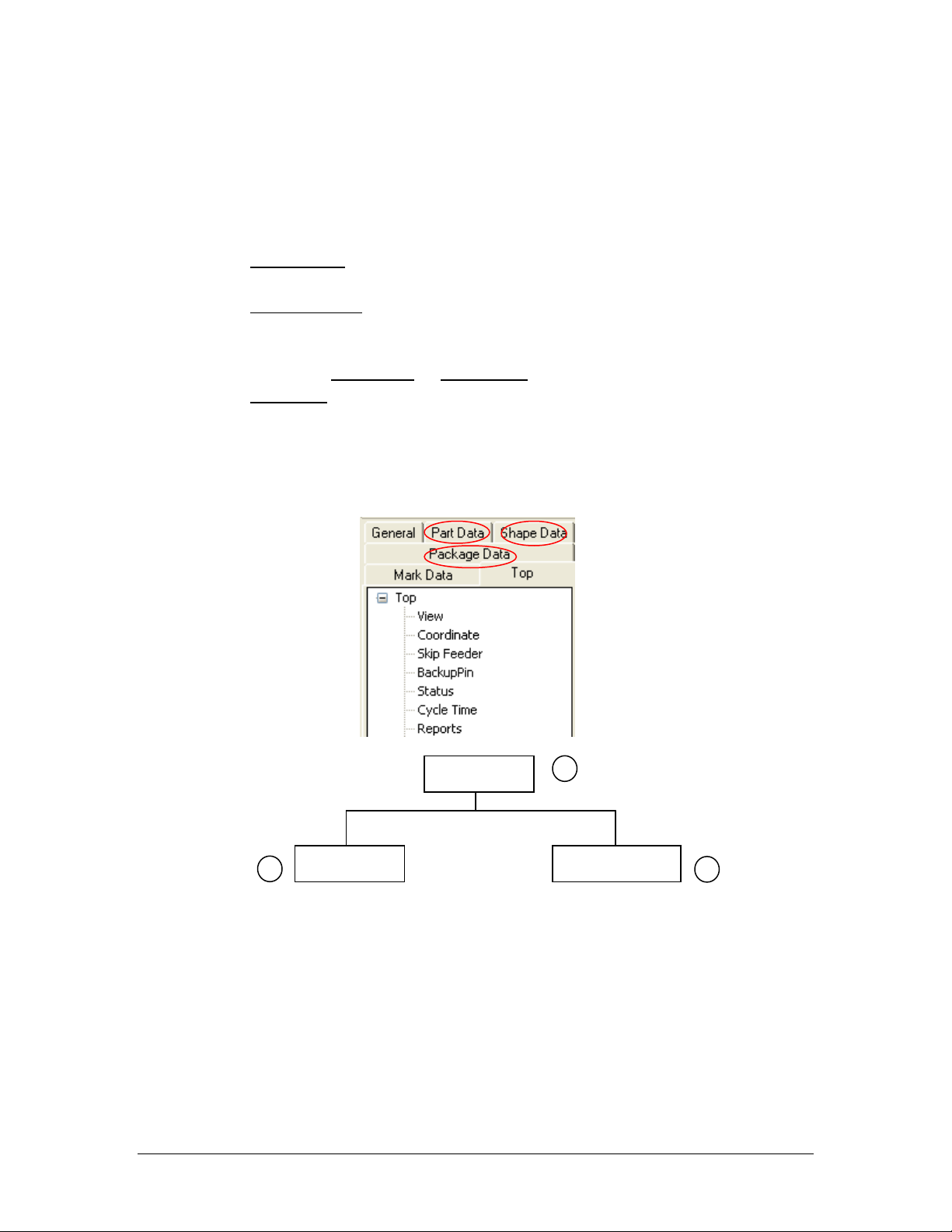

Basicamente o componente é formado por duas configurações:
Shape data e Package Data.
Shape Data configura as dimensões do componente, dos seus
terminais e o modo como será colocado este componente no painel.
Package Data configura o modo como estão sendo empacotados
(alimentados) os componentes.Exemplo: fita, stick, bandeja,etc.
Estas duas configurações são combinadas em uma terceira
configuração chamado Part Data ou Part Name.
Part Data combina estas duas informações. O nome do part data
pode ser o número do fabricante ou do próprio cliente. Então pode haver vários
part datas com mesmo shape data e/ou package data.
Portanto , há três banco de dados relacionados a cada um destes
itens.
A sequência correta para a criação do componente é primeiramente
criar o shape data e package data.
Feito as configurações, criar o part data e juntar as informações.
OBS: A biblioteca destas configurações é distinta da biblioteca do
Global (que aparece no Director) e de outros jobs. Assim, um componente de
mesmo part number não sofre mudanças se um dos componentes sofrer
mudanças em outro job ou no global.
Part data
Shape data
Package Data
1
1
2
Fuji do Brasil Maquinas Industriais LTDA - 63
1.5.5.2.1. Shape Data
Informações dimensionais e de processo do componente.
Para criar um Shape data vá na tabela “shape data” e aperte o
botão direito. Selecione “new”
Em “Shape name” indique o nome da configuração do shape data.
Aperte o botão “new”
Fuji do Brasil Maquinas Industriais LTDA - 64

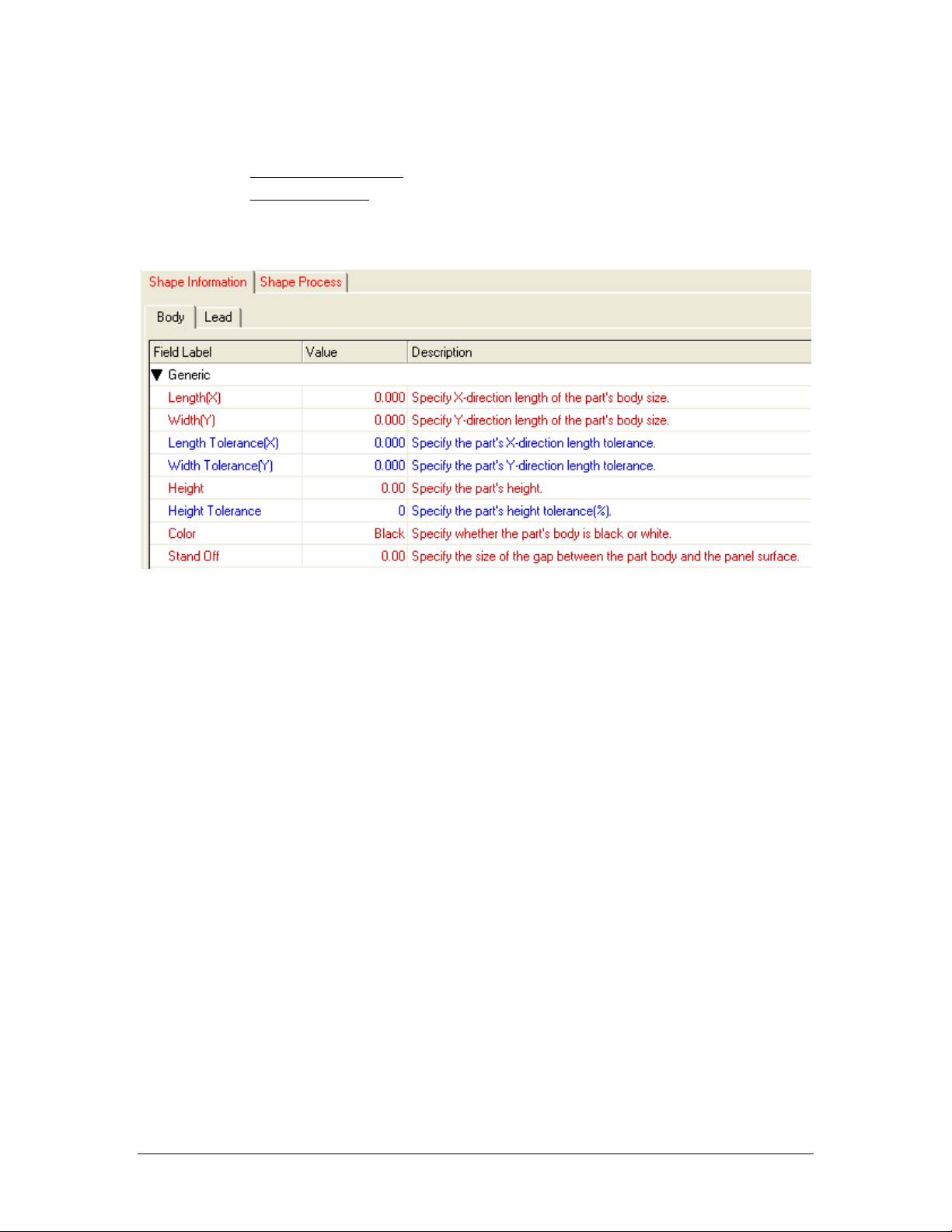

A configuração é dividida em duas seções: Shape information e
Shape Process.
Shape Information tem as configurações dimensionais.
Shape Process tem as configurações de processo do componente
velocidade de transporte, nozzle, modo de inspeção,etc)
