1.3.1 ESTRUTURA DO JOB
JOB = CONJUNTO DE INFORMAÇÕES DO PAINEL , QUE GERARÁ OS
PROGRAMAS (RECIPE) QUE IRÃO PARA A MÁQUINA.
PART DATA = IDENTIFICAÇÃO DO COMPONENTE.
GERALMENTE É O CÓDIGO DO FABRICANTE.
O PART DATA É A COMBINAÇÃO DO SHAPE DATA E
PACKAGE DATA.
SHAPE DATA = PARTE DIMENSIONAL E DE PROCESSO DO COMPONENTE
PACKAGE = MODO COMO O COMPONENTE É ALIMENTADO NA
MÁQUINA
MARK DATA = INFORMAÇÕES DA MARCA FIDUCIAL / BAD MARK / COLA
PART
DATA
SHAPE
DATA
PACKAGE
DATA
MARK
DATA
OUTRAS
INFORMAÇÕES
- PANEL
- BOARD
- SEQUENCE
DATA
- REPORTS
LINE
TOP
JOB
LINE
BOTTOM
COMUM AOS DOIS LADOS DO
PAINEL
PODE DIFERIR
CONFORME LADO
DO PAINEL
OS DADOS DE UM JOB PODEM SER TRANSFERIDOS DE E PARA
OUTRO JOB E PARA A BIBLIOTECA GLOBAL
CADA JOB TEM SUA PRÓPRIA BIBLIOTECA. A ALTERAÇÃO DE UM
ITEM EM UM JOB NÃO AFETARÁ A INFORMAÇÃO DE OUTRO JOB OU A
BIBLIOTECA GLOBAL.
Fuji do Brasil Maquinas Industriais LTDA - 18
LINE = INFORMAÇÃO DA LINHA DE PRODUÇÃO (MÁQUINAS FUJI)
OUTRAS INFORMAÇÕES:
PANEL : PAINEL. DIMENSÃO FÍSICA DA PLACA A SER PRODUZIDA.
INFORMAÇÕES DO LADO TOP(SUPERIOR) E BOTTOM(INFERIOR)
BOARD: PLACA. DIMENSÃO DAS MULTIPLAS PLACAS QUE FORMAM O
PAINEL.
SEQUENCE DATA: SEQUÊNCIA DE PRODUÇÃO DA MÁQUINA
REPORTS : RELATÓRIOS DE PRODUTIVIDADE DA MÁQUINA
1.3.2 RELAÇÃO ENTRE O BANCO DE DADOS GLOBAL E DO JOB

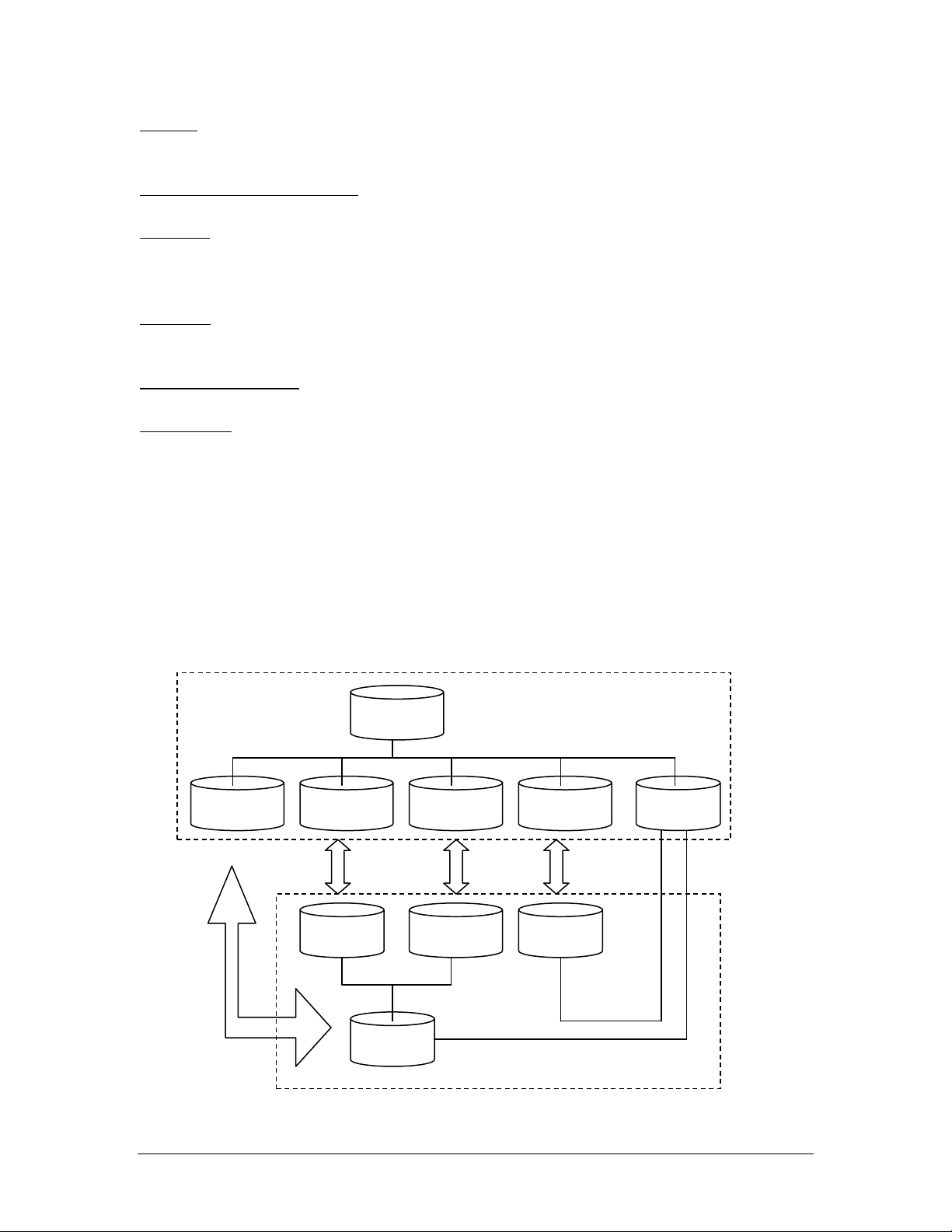

Cada Job contém seu banco de dados (Part / Shape / Package / Mark
Data) particular e independente. A alteração em qualquer dado dentro do job
não altera o mesmo dado em outro banco de dados. O único modo seria através
da importação/exportação de dados entre os dados do Global (visível pelo
Director na seção “Main”) ou por outro job.
Editável pelo
Director no ícone
“Main”
Editável pelo Job
Builder
JOB
PART
DATA
SHAPE
DATA
PACKAGE
DATA
MARK
DATA
GLOBAL
PART
DATA
SHAPE
DATA
PACKAGE
DATA
MARK
DATA
Fuji do Brasil Maquinas Industriais LTDA - 19
Factory Line definitions: criação e configuração da
linha de produção
1.4. Line definitions: Criando uma fábrica. Criando uma linha. Criando
uma máquina.
OBS: A linha de produção configurada no factory lines é apenas utilizado
como referência quando importado para dentro do JOB. As configurações feitas
na linha de produção dentro do job é que terão efeito na máquina após a
transmissão do programa.
1.4.1. Criação da Fábrica
1. No Director, vá até a pasta [Main].
2. Dentro da pasta [Main], selecione o ícone [Factory Lines].
3. Dentro da área a direita (contents of) pressione o botão direito do
mouse e selecione [new] e em seguida [Factory].
