Uma janela de diálogo aparece.
Selecione “Do not use current feeder allocation” para
distribuição livre.
Selecione “Use current feeder setup” para distribuição
referenciada ao feeder setup (arranjo de feeder). A distribuição levará em conta
o arranjo já existente de componentes nos alimentadores.
Os componentes não existentes em nenhum feeder setup
serão distribuidos livremente.
Aperte o botão “Start”.
Caso a distribuição ocorra normalmente a mensagem “Line
Balancer was completed normally” aparecerá. Aperte o botão “close”.
C
Fuji do Brasil Maquinas Industriais LTDA - 135
Caso haja alguma incompatibilidade a janela abaixo irá aparecer.
Em “status” aparecerá a mensagem “Line Balancer went wrong”
Dentro da janela aparecerá o resumo do erro.
No cabeçalho o erro aparece em vermelho. Neste exemplo, o
componente de part data “1005C” não foi distribuido (assigned).
Abaixo do cabeçalho estão os critérios de distribuição, que se
iniciou no módulo 1 na NXT e terminou no módulo 2. Ou seja, não conseguiu
distribuir nestes dois módulos.
No exemplo a distribuição parou no primeiro critério (que aparece
como “1:”).
Nesta linha aparece o motivo do erro. No exemplo está informado
“No aplicable nozzle exists in the nozzle station”, ou seja, não foi encontrado
nozzle compatível ao do componente (shape data) na estação de nozzle (nozzle
station).
Abaixo do número de critério aparece as configurações dpo shape
data do componente “1005C”. O tamanho do nozzle utilizado é de 0.7mm.
Neste caso, para corrigir o problema, deve-se configurar a estação
de nozzle com nozzle de 0.7mm de diâmetro; ou alterar o shape data para um
nozzle existente na estação de nozzle.
Fuji do Brasil Maquinas Industriais LTDA - 136

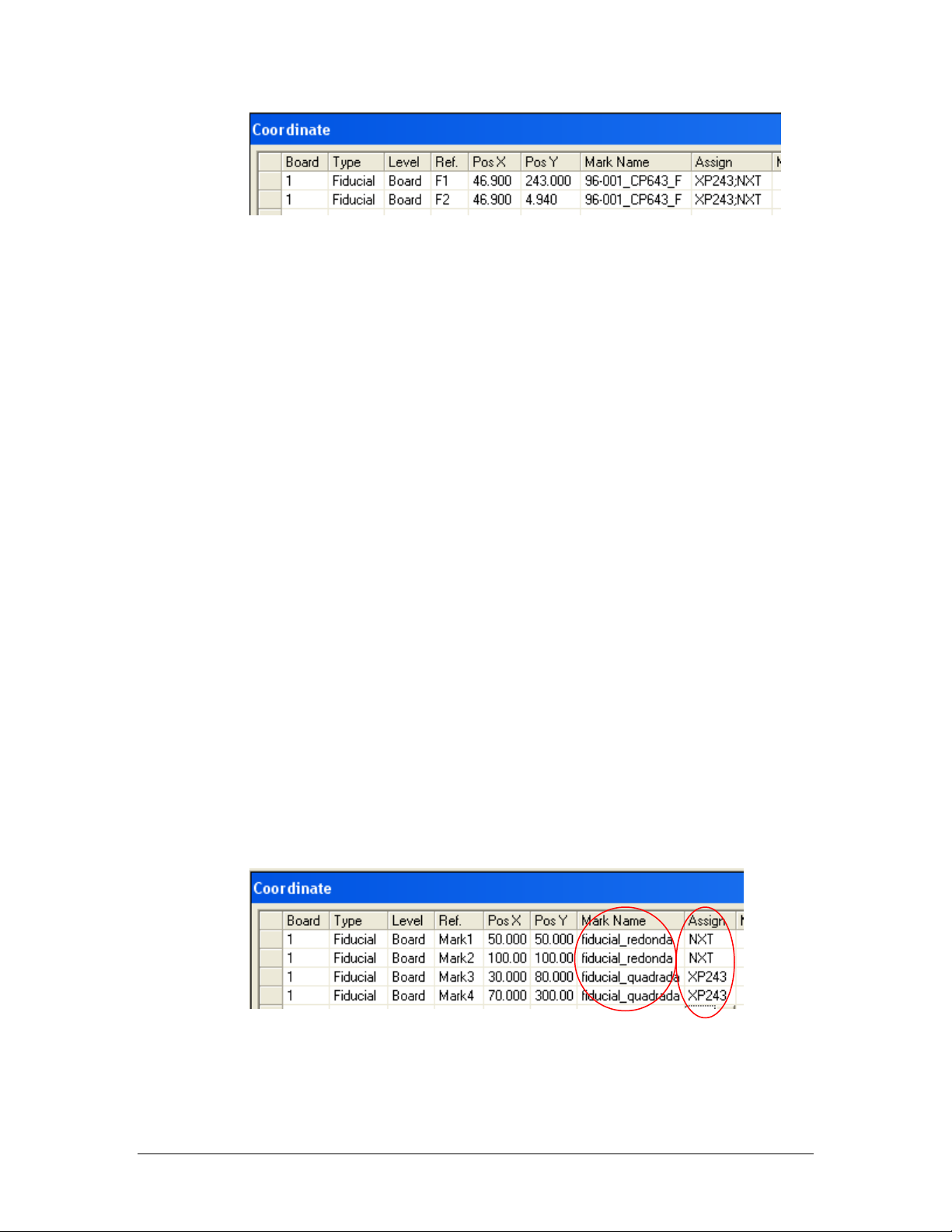

Nas coordenadas de marca fiducial pode aparecer na coluna
“assign” as máquinas separadas pelo sinal de ponto-e-vírgula (;). Isto
significa que a marca fiducial será utilizada por estas máquinas.
É possível modificar manualmente, clicando-se sobre a célula com
os nomes das máquinas.
No exemplo abaixo existem diferentes tipos de marcas fiduciais em
diferentes posições para diferentes máquinas.
OBS: máquinas série CP,IP,QP só aceitam um modelo de marca
fiducial.
