Fuji do Brasil Maquinas Industriais LTDA - 38
1.5.3.1. AJUSTE DA ORIGEM DO “PANEL” E “BOARD”
No Fuji Flexa há uma diferenciação entre “Panel” e “Board”.
Panel designa a dimensão física da placa.
Board designa os multiplos blocos de placas.
Existem duas origens de coordenadas utilizadas no Fuji Flexa. Uma
universal chamada “Panel Origin”, e outra referenciada ao “panel origin”
chamado “ Board origin”.
Panel Origin indica a posição do componente, da marca fiducial e board.
Board Origin indica a posição do componente e da marca fiducial.
Estas duas refererências são utilizadas alternadamente na tabela
“coordinates”.A utilização de uma referência ou outra fica a critério do
programador.
As coordenadas dos boards são referenciados pelo “panel origin”.
A configuração está no menu “tools/options/origin”
Panel
Board
Fuji do Brasil Maquinas Industriais LTDA - 39
A tabela está dividida em duas partes: Panel Origin e Board Origin
Apertando sobre o ícone pode-se alterar a origem do painel para cinco
posições pré-definidas.
Inferior esquerdo do painel / board
Superior esquerdo do painel / board
Superior direito do painel / board
Centro do painel / board
Inferior direito do painel / board

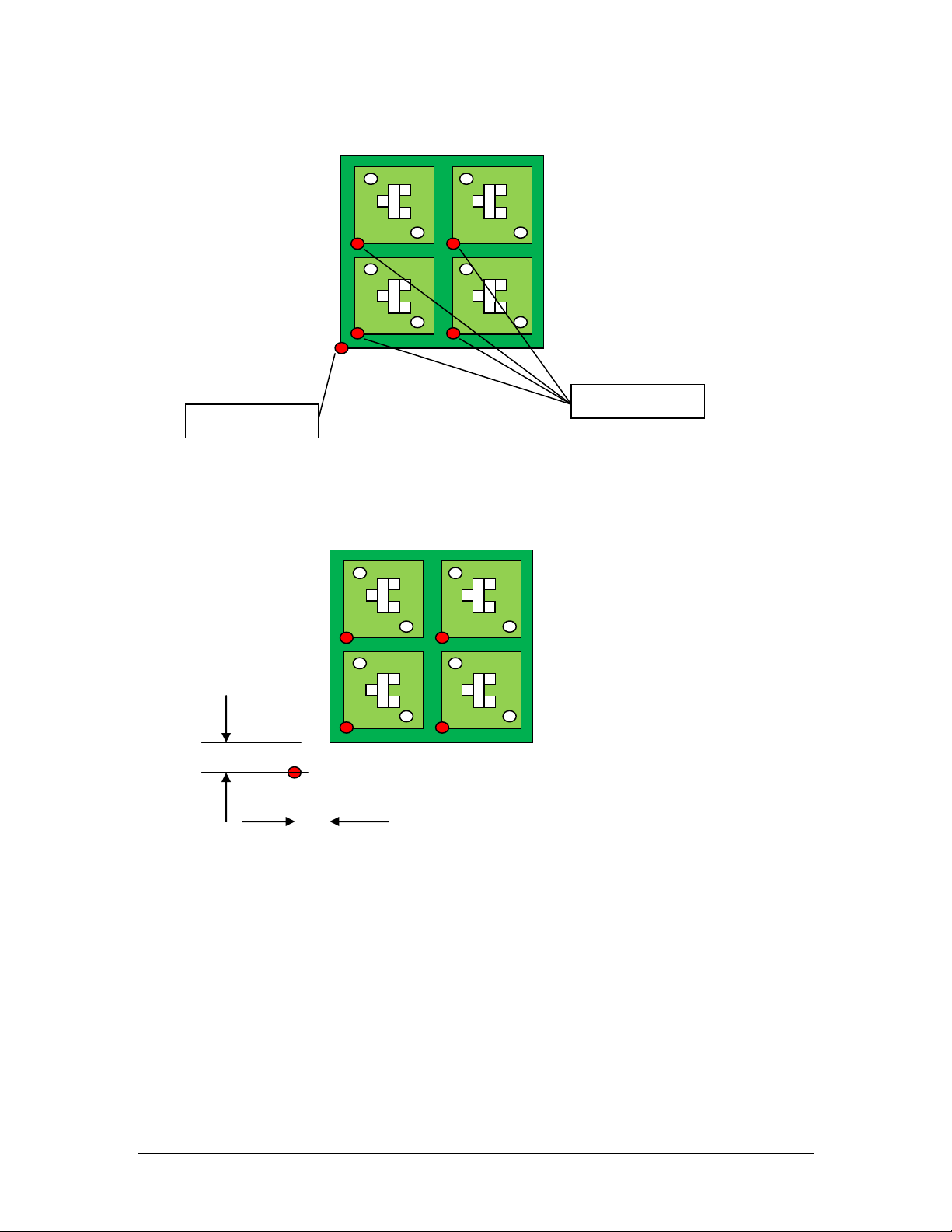

Utilizando o exemplo anterior, a origens são assim distribuidas:
Fuji do Brasil Maquinas Industriais LTDA - 40
Agora um exemplo onde a origem de painel não corresponda a uma
das cinco posições pré-definidas.
Utilizamos então os valores de offset “origin X” e “origin Y”, para
determinar a nova coordenada de origem.
Este offset se origina de uma das cinco posições pré-definidas.
Neste caso, canto inferior esquerdo.
Utilizando o sistema cartesiano temos:
Origin X: -5 mm
Origin Y: -7 mm
Na configuração do painel teríamos:
Panel origin
Board origin
5mm
7mm
