Fuji do Brasil Maquinas Industriais LTDA - 28

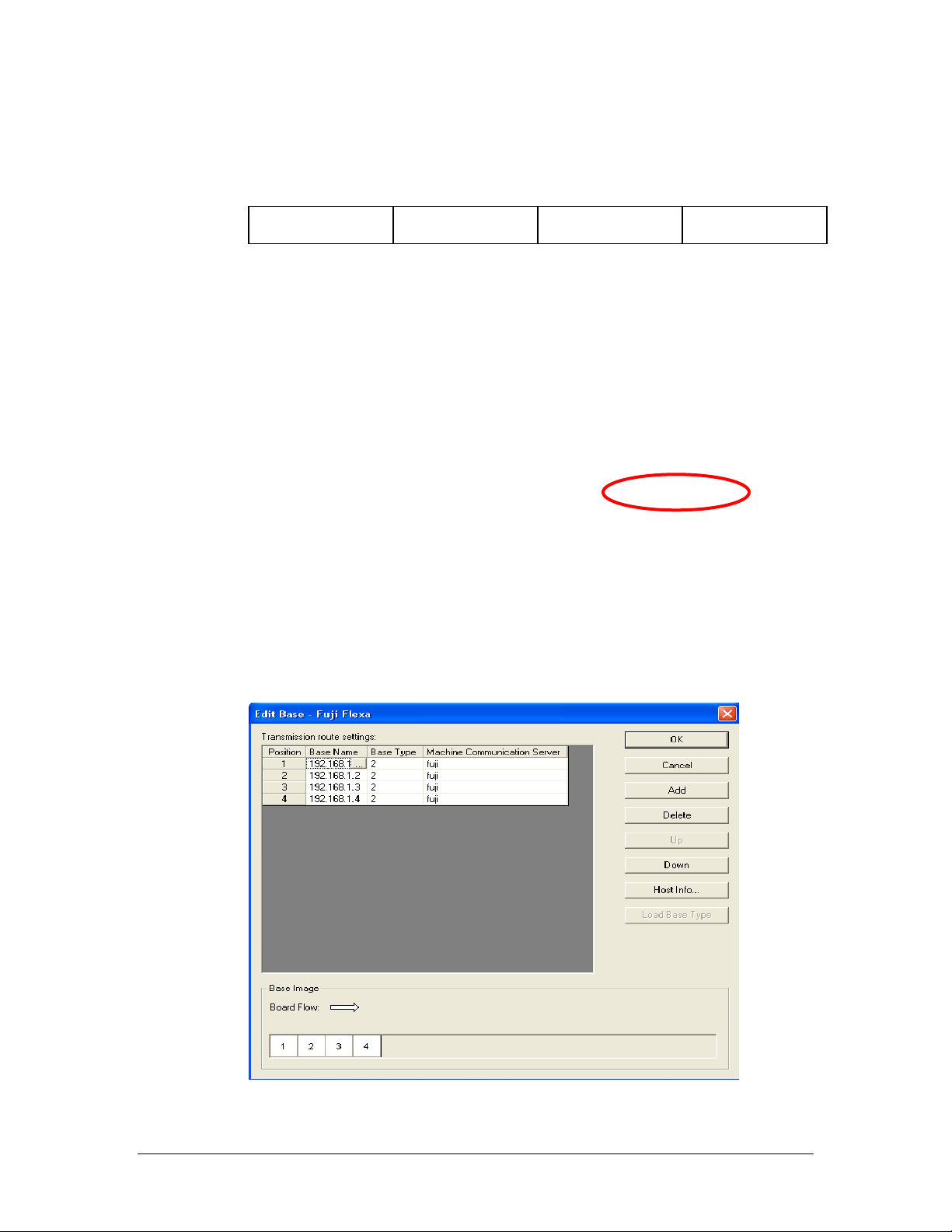

Ao contrário de outras máquinas, a NXT devido sua maleabilidade
com as bases, é possível fazer várias configurações de base.
Exemplo : Uma única máquina
Base 1 Base 2 Base 3 Base 4
Endereço IP 192.168.1.1 192.168.1.2 192.168.1.3 192.168.1.4
Apertar o botão “Edit Base”.
Fuji do Brasil Maquinas Industriais LTDA - 29
Preencha a primeira linha e depois aperte o botão “ADD”.
Preencha em sequência as bases.
Aperte o botão “Load Base Type”. O Fuji Flexa requisita a máquina a
informação sobre a configuração das bases , reconfigurando corretamente as
bases.
Aperte “OK”.
Aperte “Close”.

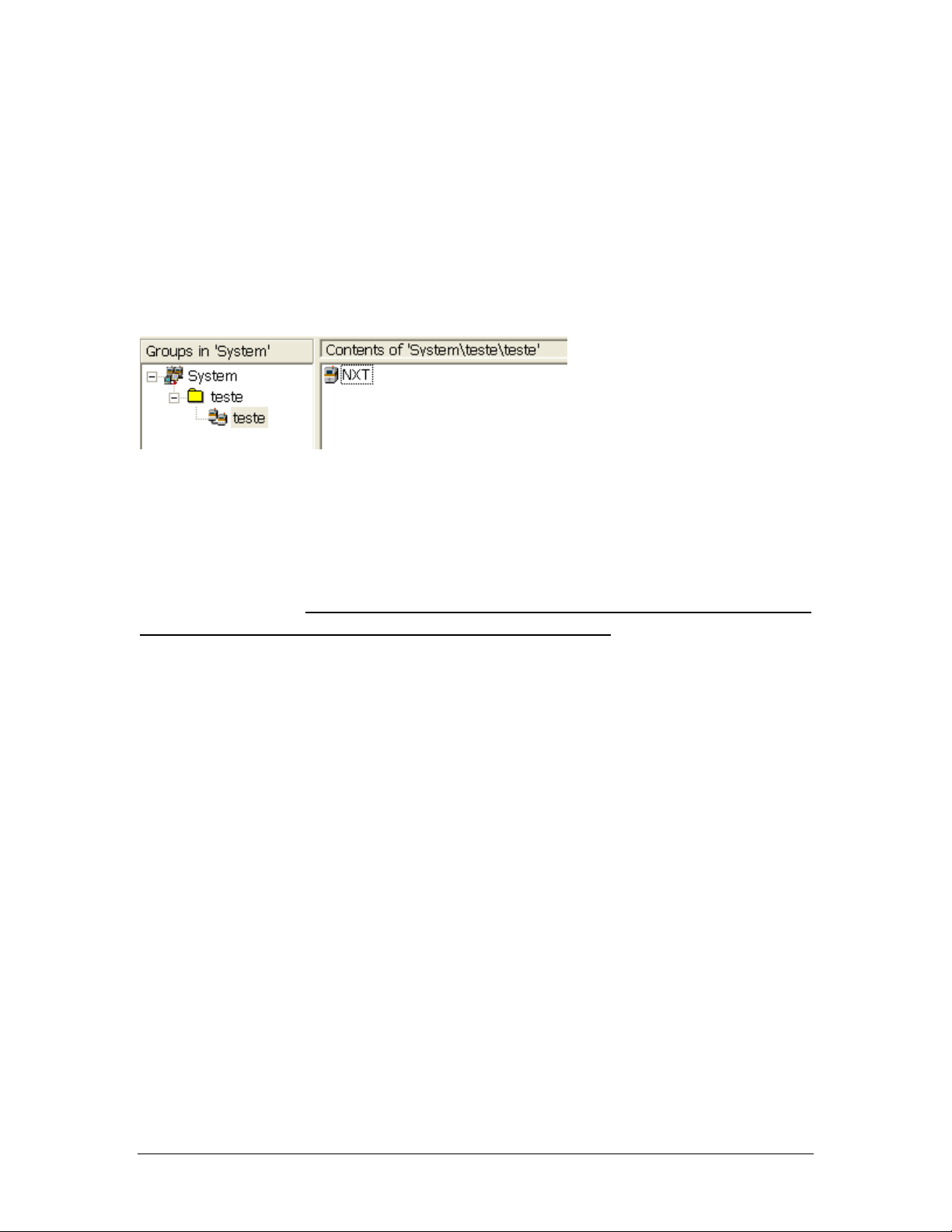

Criar-se-á uma única máquina englobando todas as bases.
Observação: É possivel instalar no máximo 32 módulos por servidor de
máquina (machine ocmmunication service). Extrapolando este número de
módulos, é necessário outra estação de Fuji Flexa para suportar os módulos
restantes.
Portanto o número máximo de módulos que pode ser
criado como uma única máquinas são 32 módulos.
Para criar uma máquina para cada base, crie uma máquina distinta para
cada base.
Fuji do Brasil Maquinas Industriais LTDA - 30

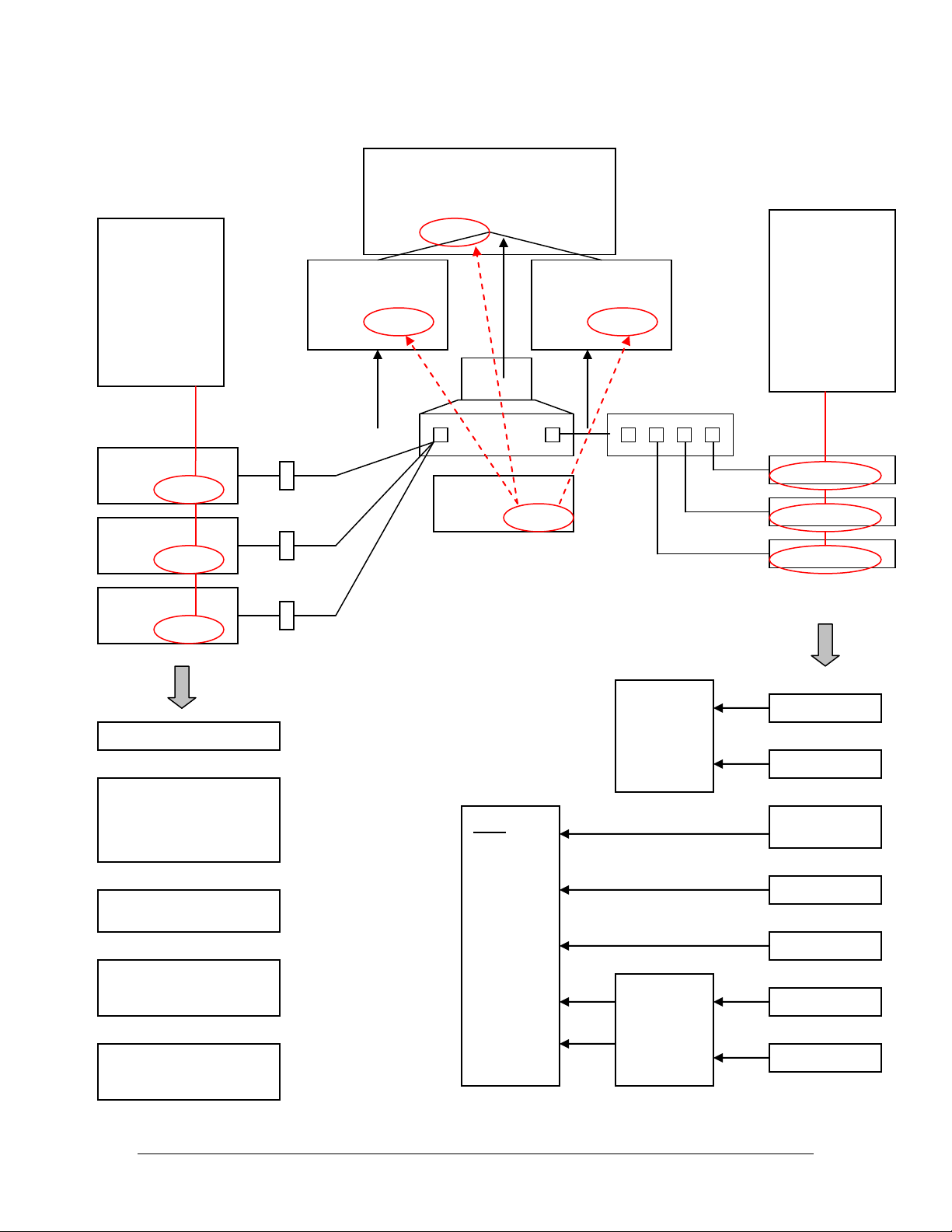

1.4.4. ESQUEMA GERAL DE COMUNICAÇÃO DAS MÁQUINAS FUJI
Máquinas de
comunicação
serial
Identificação
pelo número
da porta
serial
Máquinas de
comunicação
ethernet
Identificação
pelo
endereço IP
ou nome da
máquina
Máquina 1
Máquina 2
Máquina 3
Máquina
Porta :COM3
HUB
PORTA
MULTI
SERIAL
APLICATIVO
GEM HOST
Nome: ABC
APLICATIVO
C / C
Nome: ABC
SERVIÇO GERENCIADOR
MACHINE
COMMUNICATE SERVICE
Nome: ABC
Máquina
Porta :COM2
Máquina
Porta :COM1
Nome do
micro: “ABC”
Série CP7
Série CP8
Série QP3
Série NXT
Série AIM
Série XP14
Série XP24
Série IP1 / IP2 / IP3
Série CP1 / CP2 /
CP3 / CP4 / CP43 /
CP6
Série QP242
Série GP1 / GP2 /
GP6 / GSP6
Série GL1 / GL2 /
GL5 / GL54
Utilizam
GEM
HOST
Não
Utilizam
GEM
HOST
Utilizam
FTP ou
Remote
Shell
