O shape process é dividido em 10 partes:

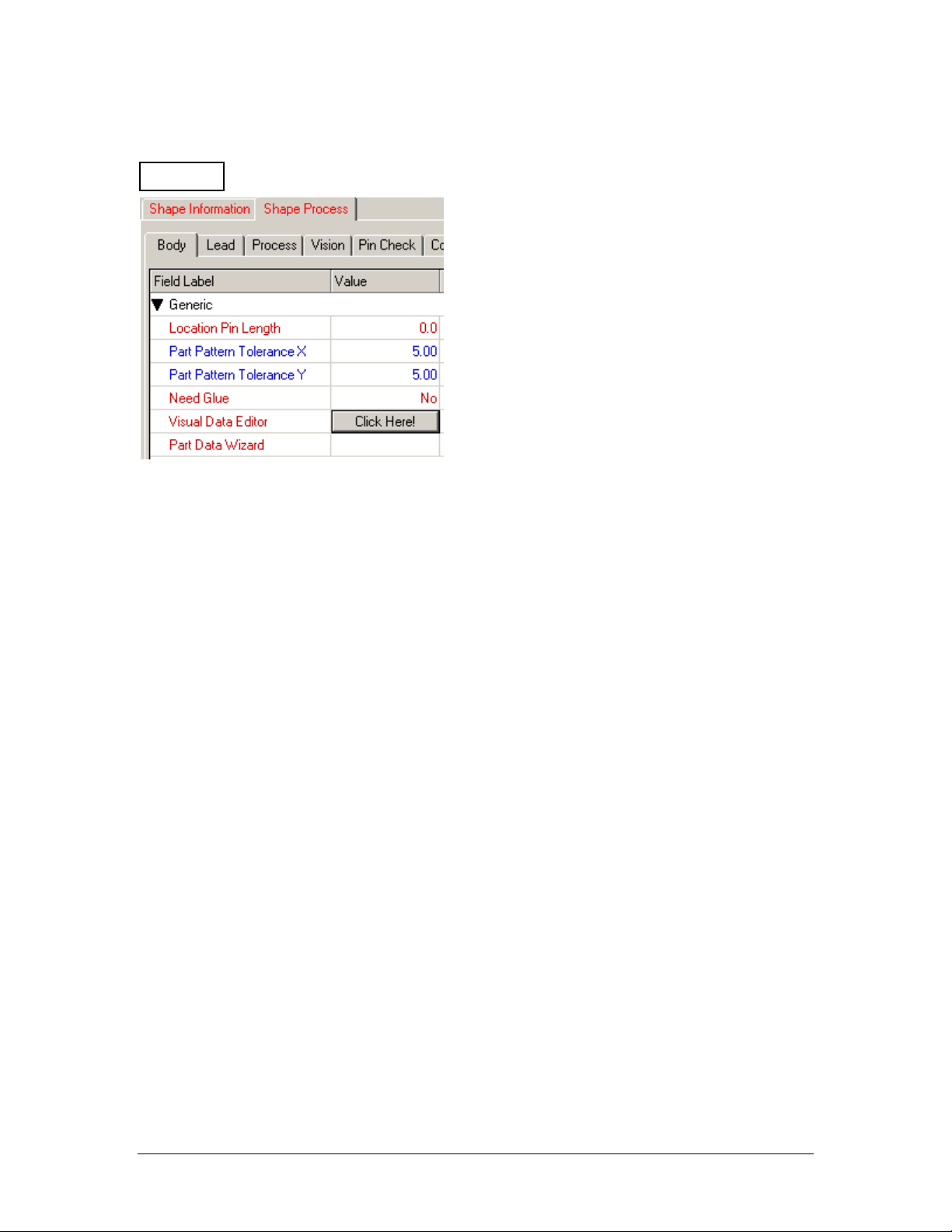

Location Pin Lenght
Altura do pino guia do componente. Ao alcançar esta altura do pino em relação à
superfície do componente, o movimento de descida diminui.
Part pattern Tolerance X, Part pattern Tolerance Y
Area de inspeção do componente para aquisição da imagem do VPD Plus
(opcional).
Need Glue (GL2 / GL541 / NXT e AIM-cabeças GL / XPF )
Durante a criação das coordenadas de gotas de cola em função do shape data
(função "generate glue dot"), habilita a criação destas coordenadas de gotas ou não.
Visual Data Editor (NXT /AIM)
Botão que inicia o aplicativo VPD Plus (opcional)
Part data Wizard
Botão que inicia o aplicativo Part Data Wizard (opcional)
BODY
Fuji do Brasil Maquinas Industriais LTDA - 72

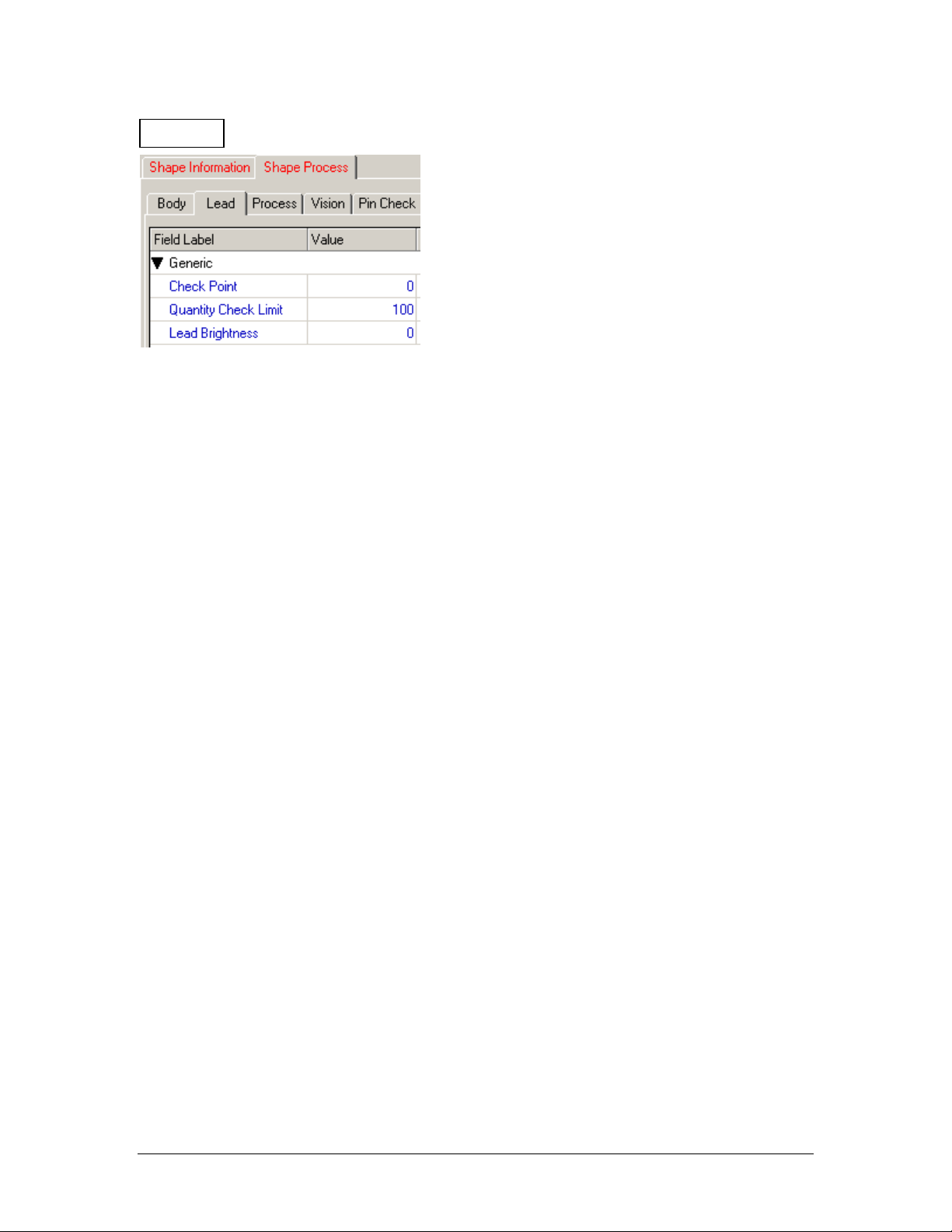

Check point
Porcentagem do corpo do terminal a ser inspecionado. Quando valor = 0 é
considerado 30% de inspeção a partir da extremidade (ponta).
Quantity check limit
Porcentagem de terminais a serem inspecionados. Geralmente este valor é 100%,
exceto BGA´s com passos pequenos e/ou irregulares ou com terminais de diâmetro
pequeno e/ou variável.
Lead brightness
Alteração na sensibilidade da câmera a fim de aumentar o brilho dos terminais na
imagem adquirida pela câmera de componentes. Quando o valor = 0, a máquina assume
um valor automático.
LEAD
Fuji do Brasil Maquinas Industriais LTDA - 73
Process Options (QP242E / QP341E)
Processos especiais de inspeção para máquinas fine pitch.
0 – Sem processo especial
1 – Quando ocorrer erro, reinspecionar o componente rotacionando de 90 graus
(QP341, NP-2,IP-3 e QP242).
2 – Ao ocorrer erro de inspeção, retornar o componente a bandeja. Neste caso, a
bandeja deverá ser removida manualmente (QP341 e NP-2).
3 – Habilitar ao mesmo tempo os itens 1 e 2 (QP341 e NP-2).

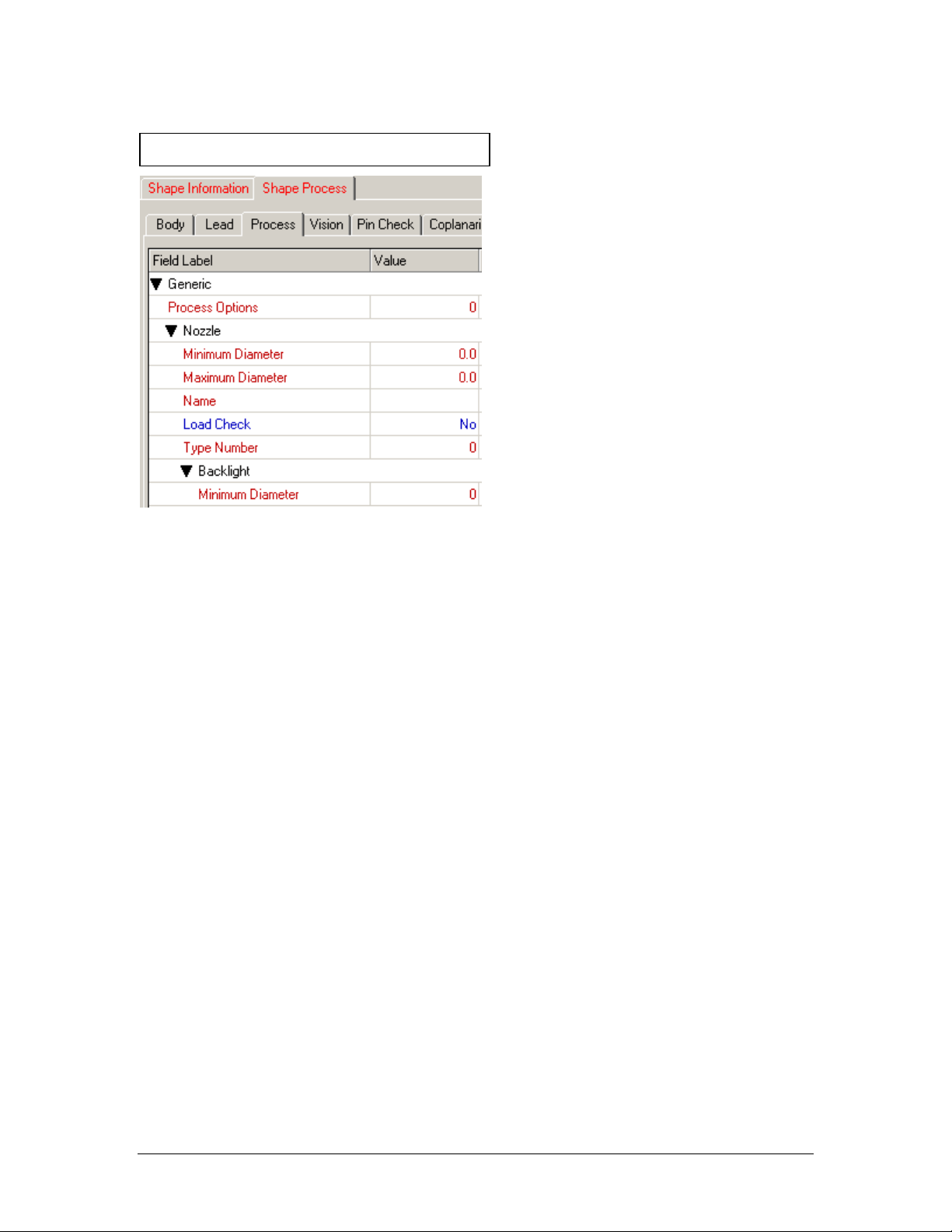

Minimum diameter
Indicar o diâmetro externo mínimo do nozzle capacitado para a pega deste
componente.
Maximum diameter
Indicar o diâmetro externo máximo do nozzle capacitado para a pega deste
componente.
Name
Nome do nozzle. Os nomes já se encontram definidos na configuração da
máquina (nozzle available). Geralmente utilizado para determinar o uso específico de um
nozzle (geralmente nozzle especial).
Load check (NXT /AIM)
Checar o carregamento dos nozzles na cabeça (head) das máquinas AIM e NXT.
Minimum diameter
Diâmetro mínimo do disco reflexivo para a pega do componente.
PROCESS – NOZZLE / BACKLIGHT
