Fuji do Brasil Maquinas Industriais LTDA - 135
Caso haja alguma incompatibilidade a janela abaixo irá aparecer.
Em “status” aparecerá a mensagem “Line Balancer went wrong”
Dentro da janela aparecerá o resumo do erro.
No cabeçalho o erro aparece em vermelho. Neste exemplo, o
componente de part data “1005C” não foi distribuido (assigned).
Abaixo do cabeçalho estão os critérios de distribuição, que se
iniciou no módulo 1 na NXT e terminou no módulo 2. Ou seja, não conseguiu
distribuir nestes dois módulos.
No exemplo a distribuição parou no primeiro critério (que aparece
como “1:”).
Nesta linha aparece o motivo do erro. No exemplo está informado
“No aplicable nozzle exists in the nozzle station”, ou seja, não foi encontrado
nozzle compatível ao do componente (shape data) na estação de nozzle (nozzle
station).
Abaixo do número de critério aparece as configurações dpo shape
data do componente “1005C”. O tamanho do nozzle utilizado é de 0.7mm.
Neste caso, para corrigir o problema, deve-se configurar a estação
de nozzle com nozzle de 0.7mm de diâmetro; ou alterar o shape data para um
nozzle existente na estação de nozzle.
Fuji do Brasil Maquinas Industriais LTDA - 136
Nas coordenadas de marca fiducial pode aparecer na coluna
“assign” as máquinas separadas pelo sinal de ponto-e-vírgula (;). Isto
significa que a marca fiducial será utilizada por estas máquinas.
É possível modificar manualmente, clicando-se sobre a célula com
os nomes das máquinas.
No exemplo abaixo existem diferentes tipos de marcas fiduciais em
diferentes posições para diferentes máquinas.
OBS: máquinas série CP,IP,QP só aceitam um modelo de marca
fiducial.
Fuji do Brasil Maquinas Industriais LTDA - 137

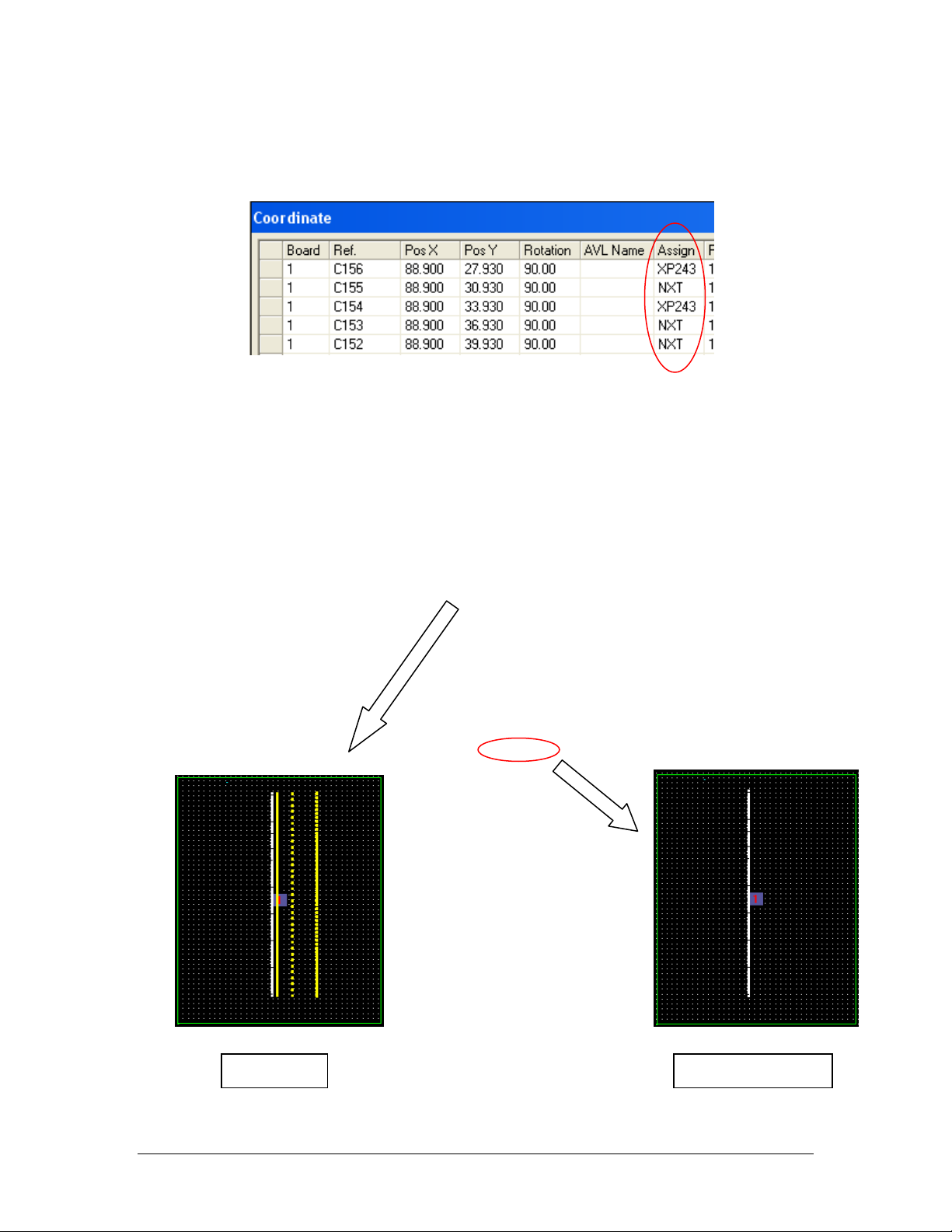

No caso da distribuição de componentes, a distribuição ocorrerá
somente para uma máquina.
1.5.8.1. Vista de máquina
Na vista de máquina temos a visualização somente das marcas,
componentes e pontos de adesivos direcionados para esta máquina.
Abra a árvore de items da máquina. Dê duplo click em “view”.
Vista de máquina
Vista geral
