Fuji do Brasil Maquinas Industriais LTDA - 151
No exemplo abaixo as coordenadas limítrofes dos componentes são:
125mm
125mm
coordenada
(-123.06,4.47)
Dentro da área
permíssivel
coordenada
(125,35,3.46)
Fora da área
permíssivel
Ocorrerá erro nesta coordenada ao tentar
otimizar. Para utilizar "single module", o que se
pode fazer é abaixar este valor para 125,00mm
Fuji do Brasil Maquinas Industriais LTDA - 152

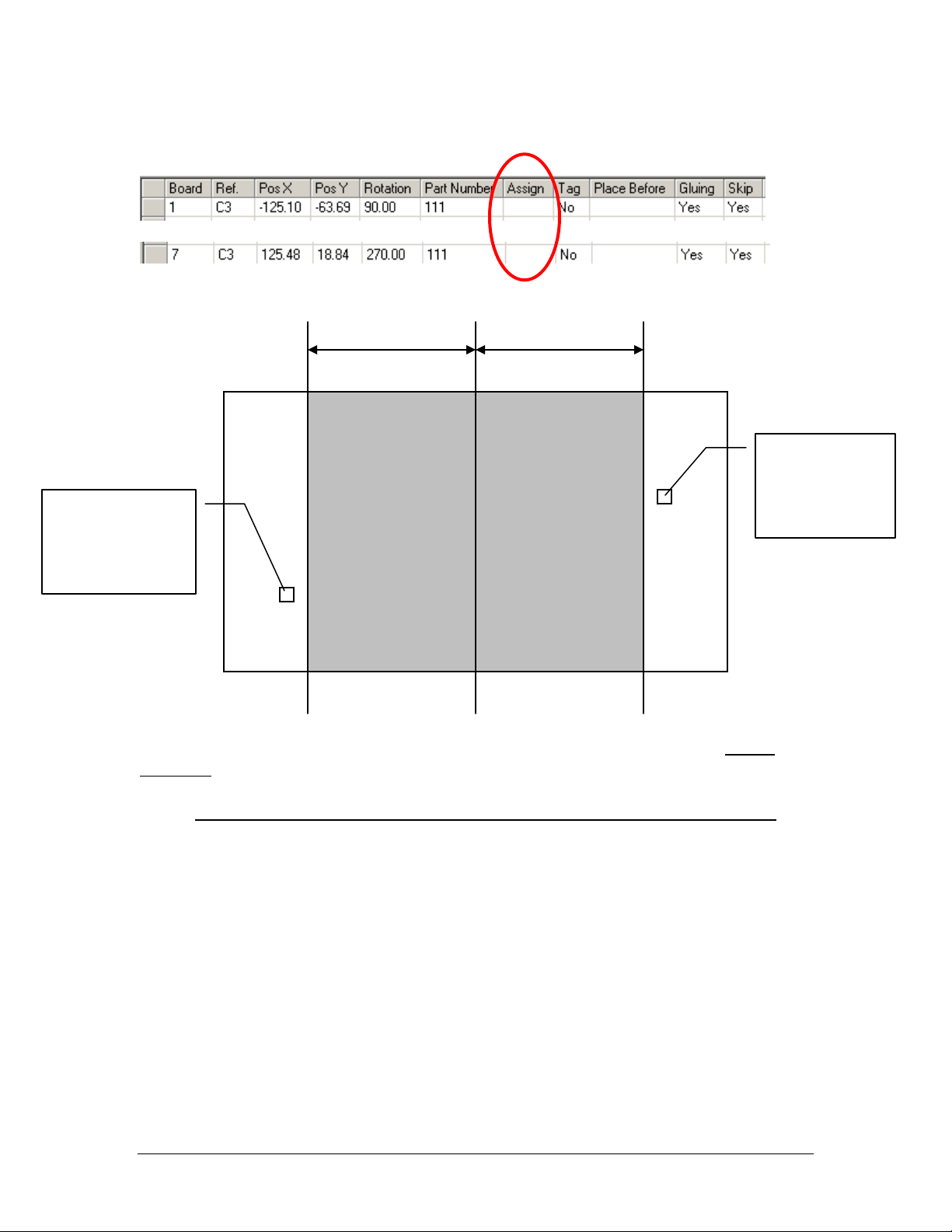

No outro exemplo abaixo as coordenadas limítrofes são:
Porém se observar estes componentes, estes não são montados na máquina NXT,
ou seja não foram direcionados para esta máquina. Isto pode ser observado na coluna
"Assign".
Portanto estes componentes não são considerados pois não são montados.
125mm
125mm
coordenada
(-125.10,-63.69)
Fora da área
permíssivel
coordenada
(125,48,18.84)
Fora da área
permíssivel
Fuji do Brasil Maquinas Industriais LTDA - 153

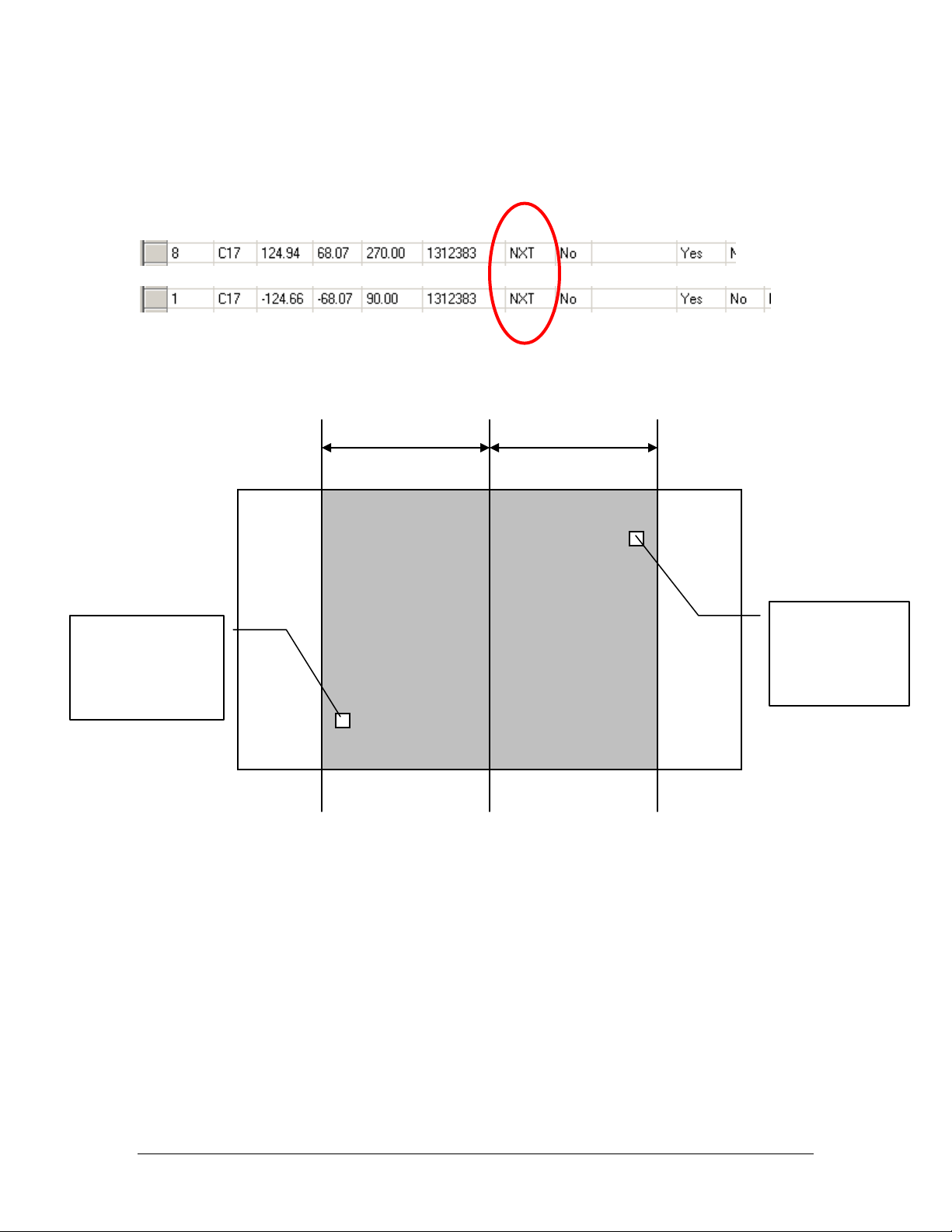

As coordenadas dos componentes a serem considerados são aqueles que serão
montados:
Portanto, durante otimização, não ocorrerá erro de otimização, pois os
componentes extremos que serão produzidos estão dentro do limite permitido.
125mm
125mm
coordenada
(124.94,68.07)
Dentro da área
permíssivel
coordenada
(-124.66,-68.07)
Dentro da área
permíssivel
