Fuji do Brasil Ma quinas Industriais LTDA - 138 1.5. 8.2. VIS TA DE PINO DE APOIO (BACKUP PIN) A vista de backup pin é valida pa ra máquinas com sistema de colocação automática de pinos de apo io (NXT e AIM). Nesta vista…
Fuji do Brasil Maquinas Industriais LTDA - 137
No caso da distribuição de componentes, a distribuição ocorrerá
somente para uma máquina.
1.5.8.1. Vista de máquina
Na vista de máquina temos a visualização somente das marcas,
componentes e pontos de adesivos direcionados para esta máquina.
Abra a árvore de items da máquina. Dê duplo click em “view”.

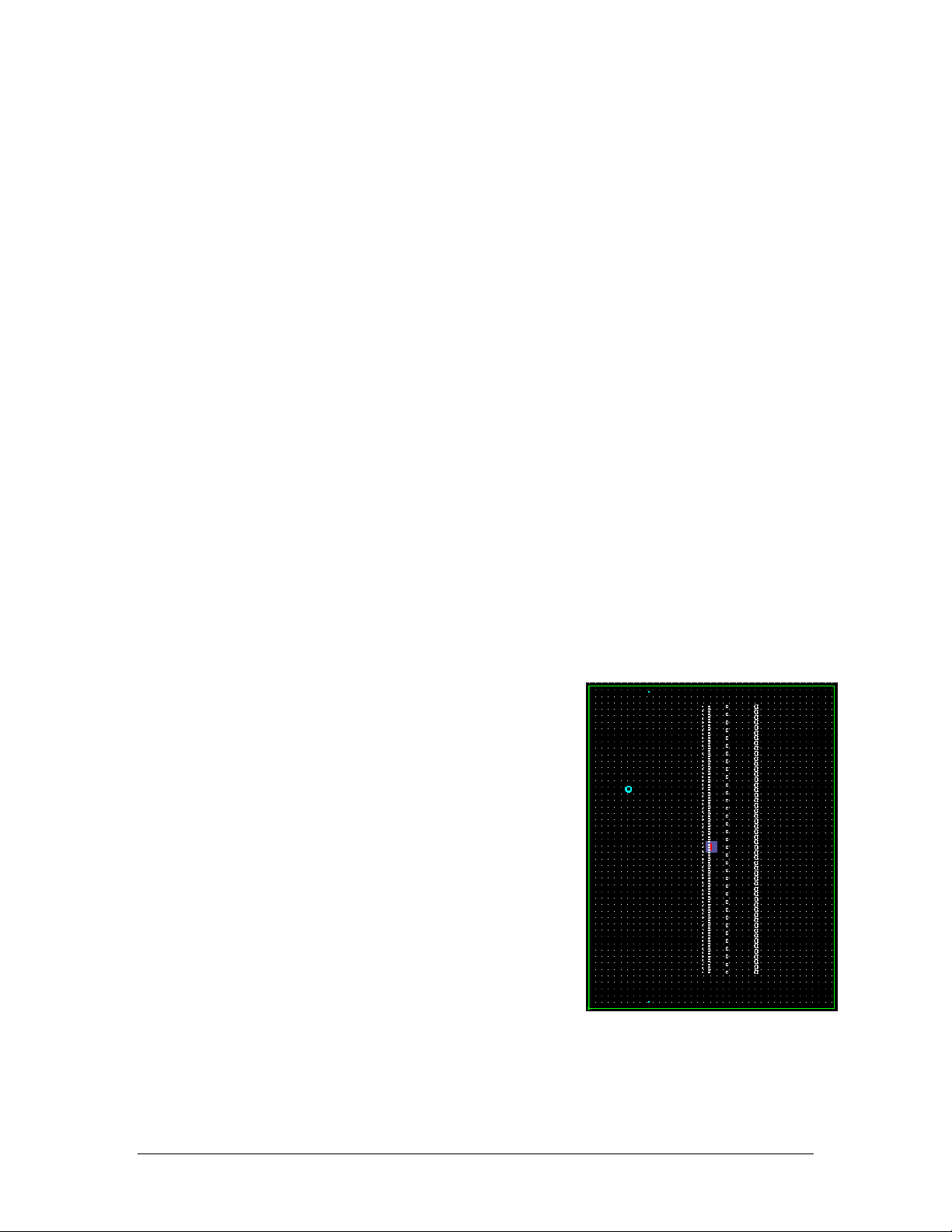

Vista de máquina
Vista geral
Fuji do Brasil Maquinas Industriais LTDA - 138
1.5.8.2. VISTA DE PINO DE APOIO (BACKUP PIN)
A vista de backup pin é valida para máquinas com sistema de
colocação automática de pinos de apoio (NXT e AIM).
Nesta vista é visualizado os componentes tanto do lado Top , como
Bottom, a fim de evitar a colisão de um pino com um componente montado do
lado Bottom.
Para inserir manualmente as coordenadas dos pinos inserir os
dados nas linhas.
Level: nivel deste pino. Se colocado como “Global” o pino será
colocado na mesma posição em todos os módulos da máquina.
Se colocado em “Local” , é necessário preencher a próxima
coluna “Ref.” com a referência do componente. Assim, este pino só será
colocado no módulo que for colocado este componente.
Ref: Ignorar este item se o nivel do pino for “Global”. Se for nível
“Local”, indicar a referência do componente. O pino de apoio só será colocado no
módulo que for colocado este componente.
Pos X / Pos Y: Indicar a posição do pino de apoio pela origem de
painel.
Fuji do Brasil Maquinas Industriais LTDA - 139
É possível inserir diretamente um pino pela vista do backup pin.
Com o cursor, pare o ponteiro na posição onde deseja colocar um
pino de apoio.
Aperte o botão direito do mouse e selecione “add part”
Apenas aperte o botão “OK”. O pino de apoio será inserido.
