É possível otimizar indicando a quantidade de nozzles fisicamente
existentes.
Neste caso, deve-se manter o item “optimize nozzle station” em
“YES”.
A configuração “maximum” ou “minimum” não afetam a otimização
neste caso.

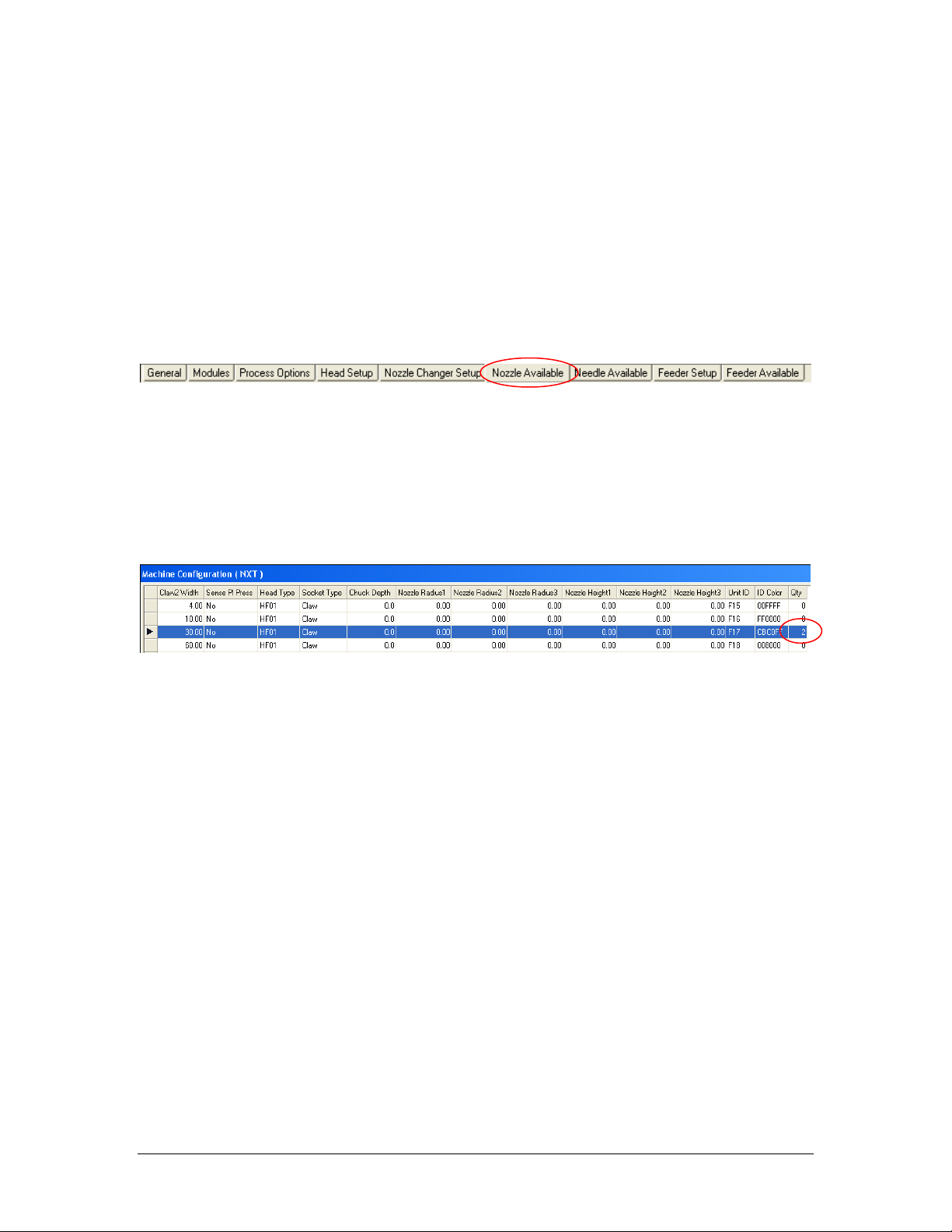

Para indicar a quantidade de nozzles existentes, entre na tabela
“nozzle available”.
Nesta tabela procure pelo nozzle que deseja indicar a quantidade.
Depois procure a coluna “QTY”.
Na intersecção da linha pela coluna, indique a quantidade de
nozzles existentes.
Se mantido valor “0” , o Fuji Flexa utilizará o critério do “maximum”
ou “minimum” para este nozzle.
Otimize novamente o job. A distribuição dos nozzles na estação de
nozzle e entre os módulos será respeitado.
Esta configuração somente existe nas máquinas série NXT, AIM e
XP14* e XPF.
Fuji do Brasil Maquinas Industriais LTDA - 148
1.5.9.1. Função "Pair Module" – NXT/NXT-II - módulo tipo M3(S)
Se a dimensão em "X" do painel for abaixo do valor de 250mm, a produção
sempre será em single module. Ou seja, um módulo para produção de um painel.
Se a dimensão em "X" do painel for acima do valor de 305mm, a produção
sempre será em pair module. Ou seja dois módulos produzindo um único painel.
Um painel com dimensão no comprimento (eixo X) entre 250mm e 305mm pode
utilizar single module (um módulo) ou pair module (dois módulos) para a sua produção.

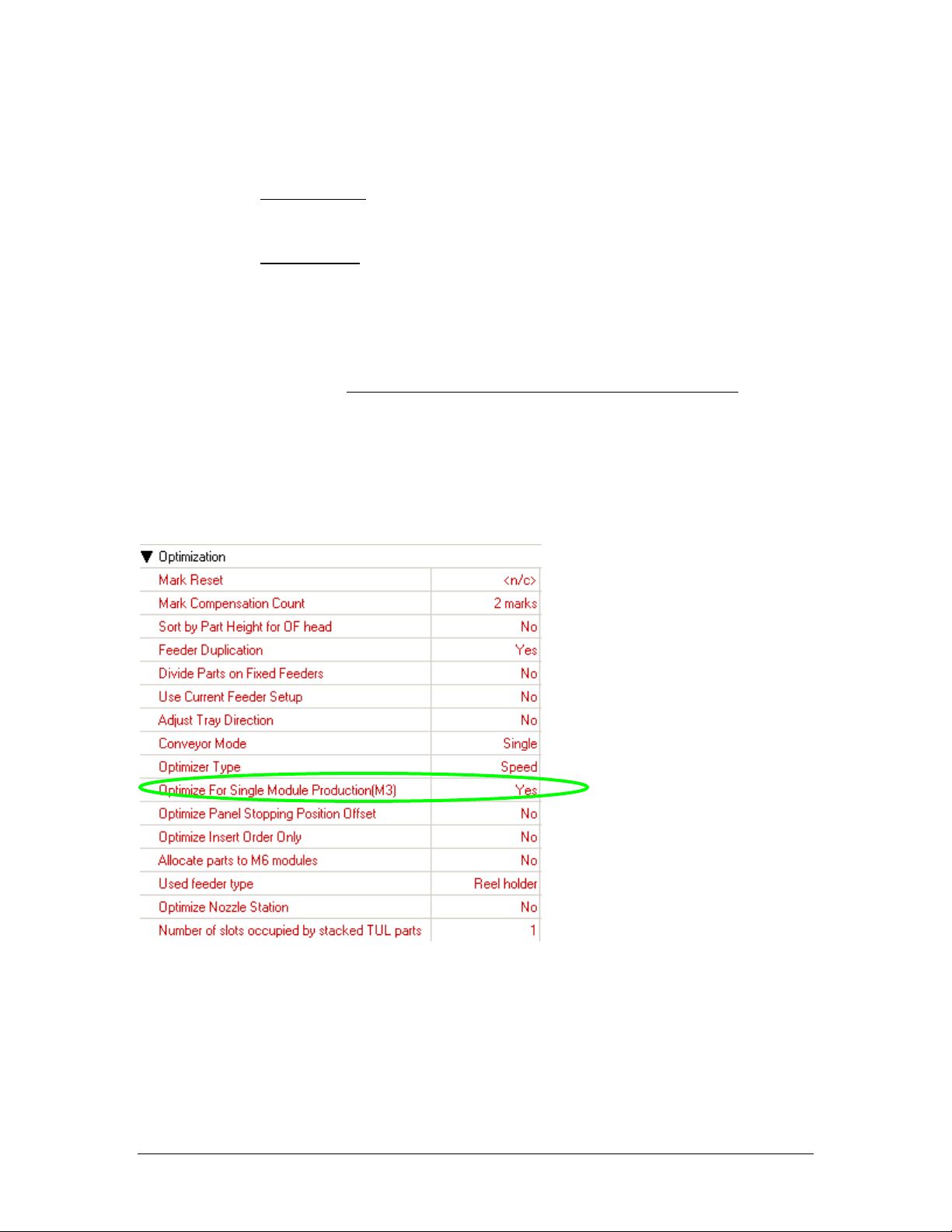

O item que irá determinar se a máquina utilizará produção em single module ou
pair module se encontra no item "Optimize for single module production( M3)"
Se selecionado "YES", a produção será em "single module".
Se selecionado "NO", a produção será em "pair module", desde que o
comprimento do painel esteja entre 250mm e 305mm.
A função "single" ou "pair module" é criado automaticamente ao otimizar o job.
Quando utilizado "pair module" as configurções de feeders são espelhados entre
os dois módulos. Portanto a diversidade máxima de componentes seria de 20
componentes (supondo utilização somente de feeders de 8mm). Quando excedido esta
quantidade, o Fuji Flexa indicará erro por falta de espaço para alocação dos feeders.
Fuji do Brasil Maquinas Industriais LTDA - 149
Para a produção em single module (nas condições do comprimento do painel
esteja entre 250mm e 305mm), existe uma limitação física das cabeças da máquina NXT.
A limitação impõem que as coordenadas de todos os componentes a serem
colocados na placa estejam dentro de uma área permissível.
Está área é medida a partir do centro do painel.

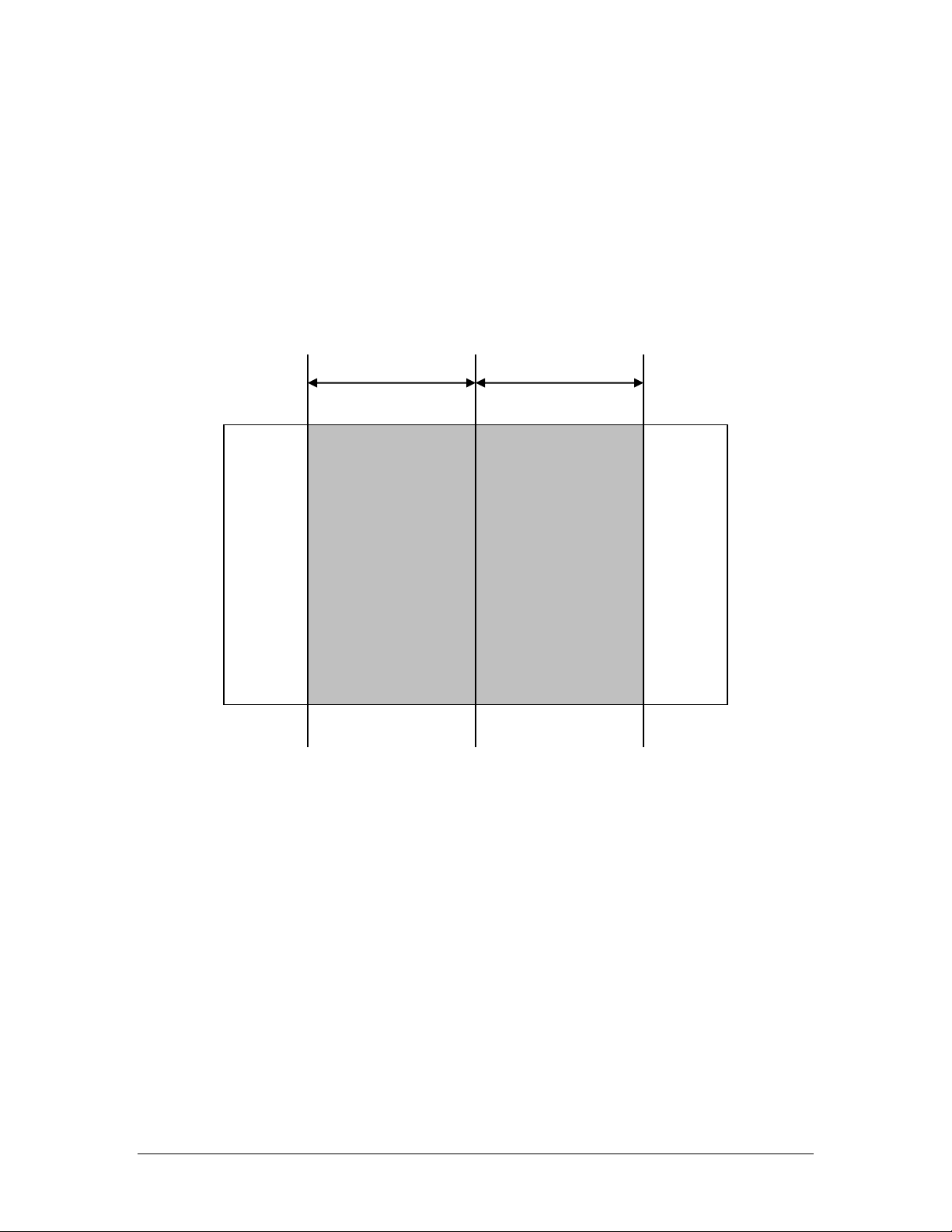

São 125mm para o lado esquerdo e 125mm para o lado direito.
Para poder visualizar estas coordenadas, mude no menu "Tools / Options", a
origem do painel para o centro do painel.
Verifique se a visualização das coordenadas é em relação ao painel (display using
panel origin)
125mm
125mm
