Fuji do Brasil Maquinas Industriais LTDA - 67
Os itens relacionados ao SMD1 são automaticamente preenchidos
na primeira página.
Fuji do Brasil Maquinas Industriais LTDA - 68
As configurações para o sistema SMD3 devem ser
preenchidos no item “Element Information”. Ao clicar na
lacuna a frente deste item, aparecerá a palavra “click here”.
Aperte novamente este botão. Uma janela aparecerá

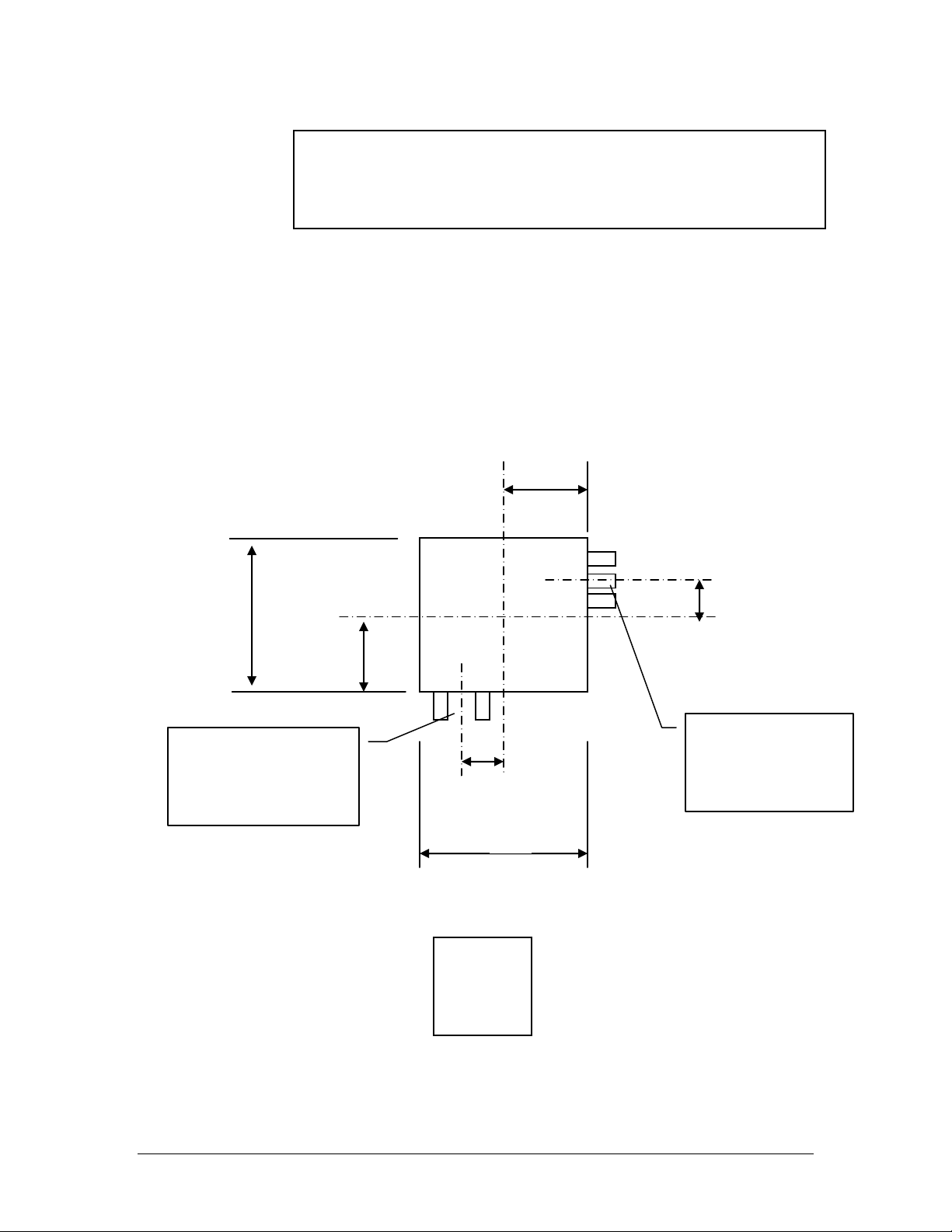

É considerado um elemento (element), um grupo de
terminais com mesma característica (comprimento, largura e
passo).
O centro do elemento é considerado o centro deste
agrupamento. Se for impar é o terminal central; se for par o
centro ficará entre os dois terminais centrais.
A localização dos elementos se faz a partir do centro
do corpo, adotando-se o sistema cartesiano.
X/2
-X/4
Y/4
-Y/2
Element 1
Side 2
Coordenada
(X/2;Y/4)
Element 2
Side 1
Coordenada
(-X/4;-Y/2)
Side 2
Side 3
Side 0
Side 1
Y
X
Fuji do Brasil Maquinas Industriais LTDA - 69
Body Size: Indique a dimensão do corpo do
Componente.
Add: Aperte o botão para adicionar um novo
elemento.
Selecionando o novo elemento, os itens
a serem configurados aparecerão do lado
direito da janela.
Delete: Aperte o botão para deletar o elemento
selecionado.
Duplicate: Aperte o botão para criar uma cópia do
elemento selecionado.
Position X/Y: Posição do elemento em relação ao
centro do corpo.
Side: lado do componente onde está localizado o
elemento.
Ppattern: modo de visualização (contraste) do
terminal em relação ao corpo do componente.
Utilize a tecla F1 para visualizar os modos
disponíveis.
Segue abaixo o resumo:
P Pattern
Part type
Lighting
3
SOIC, SOT
Backlight
13
QFP
Backlight
24
SOJ
Frontlight
34
PLCC
Frontlight
1
BGA (white)
Frontlight
2
BGA (black)
Frontlight
14
QFP
Frontlight
4
SOJ
Frontlight
12
PLCC
Frontlight
