Fuji do Brasil Ma quinas Industriais LTDA - 7 AULA 1 – Ini ciando a confecção de jobs 1.1. O que é o FUJI FLEXA ® ? O FUJI FLEXA ® é uma plataforma integrada de geração e gerenciamento de dados e informações para linhas …
Fuji do Brasil Maquinas Industriais LTDA - 6
5.7 Alterando o status dos feeders
259
Capítulo 6
Configuração da máquina modelo NXT / AIM
260
6.1 Director
260
6.1.1 Factory Lines
260
6.2 Job Builder
261
6.2.1 Shape Data
261
6.2.2 Vision Types 18 e 19
262
Capítulo 7
Configuração da máquina modelo XP14* / XP24*
263
7.1 Director
263
7.1.1 Factory Lines
263
7.2 Job Builder
264
72.1 Shape Data
264
Capítulo 8
Configuração da máquina modelo CP7*/ CP8* / QP3*
265
8 Factory Lines
265
Capítulo 9
9. Criação de sequências de gota de cola (Glue Dispense)
266
9.1. Configuração no Shape Data
266
1 - Shape Process / Body
266
2 - Shape Process / Glue
267
9.2. Sequence Data
269
9.3. Machine Configuration
269
9.4. Glue Trial / Glue Check dot
271
9.5. Gerar as coordenadas ds gotas de cola
272
9.6. Configuração da inspeção da gota do dot check (glue check)
273
9.7. Balanceamento
274
9.8 Otimização
277
9.9 Geração da receita
278
Capítulo 10
Considerações Finais
279
Fuji do Brasil Maquinas Industriais LTDA - 7
AULA 1 –Iniciando a confecção
de jobs
1.1. O que é o FUJI FLEXA® ?
O FUJI FLEXA® é uma plataforma integrada de geração e
gerenciamento de dados e informações para linhas de montagem SMT, com
equipamentos FUJI.
A plataforma FUJI FLEXA® agrega muitos recursos adicionais de suporte
à produção, tais como por exemplo, o suprimento de informações de
produtividade das linhas às quais se encontra conectada via Internet. Entretanto,
estes recursos não são focalizados no escopo deste trabalho, que visa antes o
estudo e a compreensão das ferramentas disponíveis do núcleo de programação
do FUJI FLEXA®, chamado de DIRECTOR.

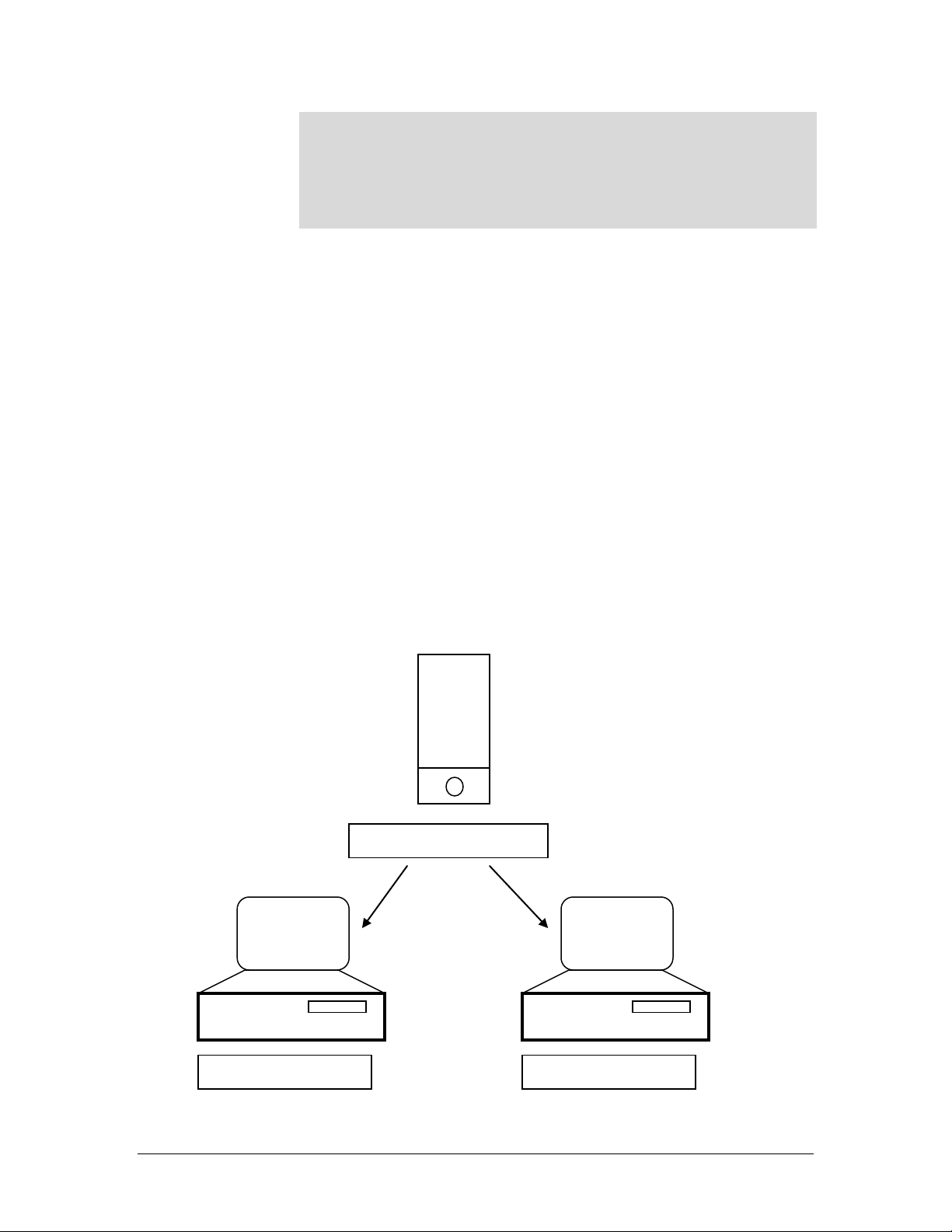

O FUJI FLEXA® utiliza uma arquitetura Cliente-servidor. Compreendendo
bibliotecas locais e bibliotecas armazenadas em um servidor, dando uma maior
flexibilidade, segurança e praticidade no seu uso.
MICRO CLIENTE
MICRO CLIENTE
MICRO SERVIDOR
Fuji do Brasil Maquinas Industriais LTDA - 8
Basicamente o Fuji Flexa é formado por quatro principais banco de
dados.
- JOB SERVER : Banco de dados dos jobs.
- PART DATA SERVER : Banco de dados com as configurações dos
componentes.
- USER SERVER: Banco de dados com os usuários e indexadora dos
banco de dados (endereçamento).
- LINE SERVER: Configuração das linhas de produção e máquinas.
Os microcomputadores na rede que armazenam estes dados são os
servidores do Fuji Flexa.
Existem dois modos de instalação dos banco de dados:
- ALL IN ONE: Todos os bancos de dados são instalados em um
mesmo microcomputador.
Este sistema é o mais adotado, onde é armazenado em um
servidor de rede. Porém o servidor deverá ser confiável pois danificado o
servidor não há mais nenhum acesso à operação do Fuji Flexa.
- CUSTOM: Os banco de dados são instalados separadamente em
microcomputadores diferentes na rede. Mesmo que um dos computadores esteja
danificado, parte do Fuji Flexa ainda estará operacional.

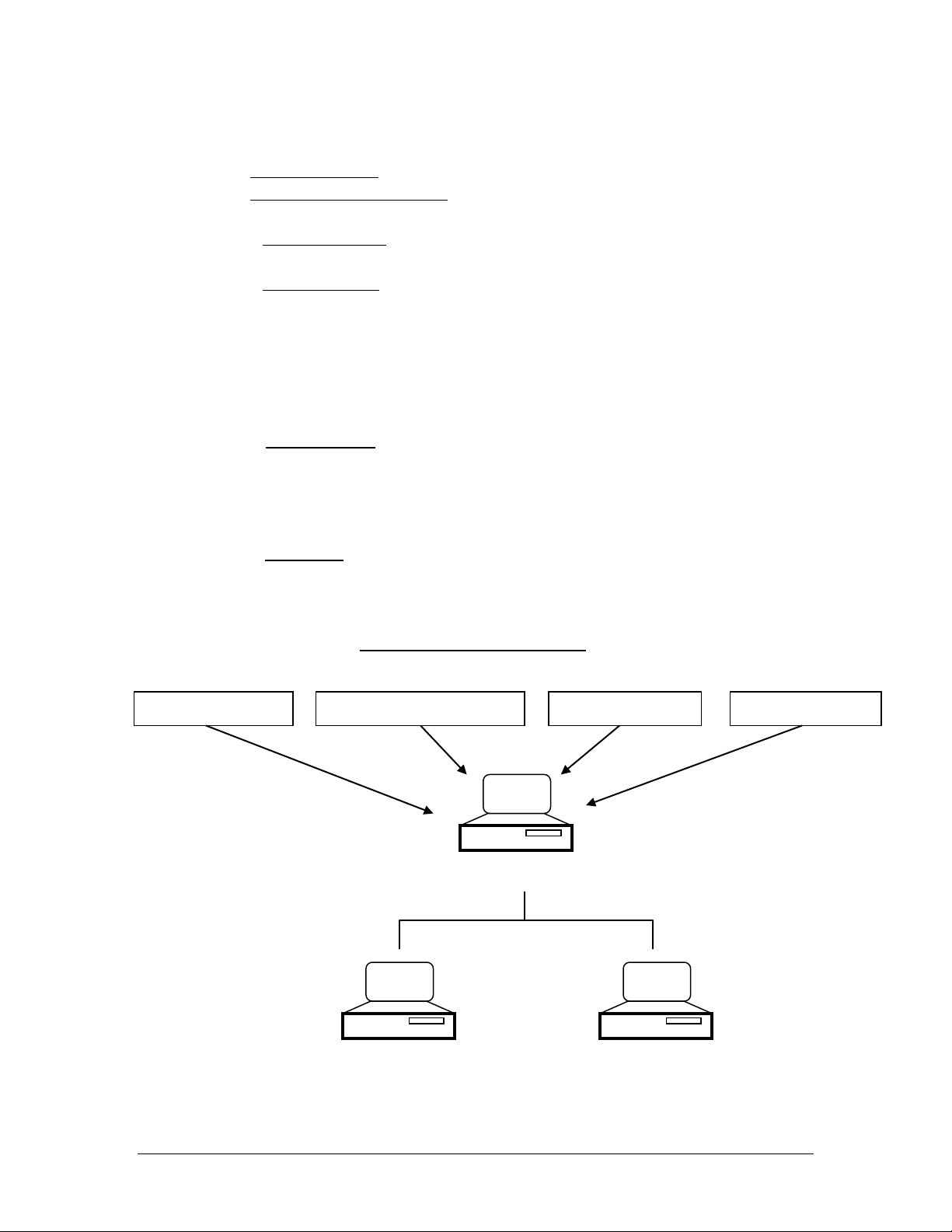

INSTALAÇÃO “ALL IN ONE”
JOB SERVER
PART DATA SERVER
USER SERVER
LINE SERVER
SERVIDOR (PODE SER CLIENTE TAMBÉM)
CLIENTE
CLIENTE
