Fuji do Brasil Maquinas Industriais LTDA - 260
6 - Configuração da máquina
Modelo NXT / AIM
6.1 – Director
6.1.1 - Factory Lines
Na configuração da máquina, configurar os itens:
- Machine Communicate Server: Indique o nome do micro onde
está instalado o servidor de comunicação para esta máquina.
- Get production data: indique se a máquina enviará seus dados de
produção ao servidor.
- Board Flow: indique o sentido de carregamento da placa.
Left - Right: Da esquerda para a direita
Right – left: Da direita para a esquerda
- Conveyor type: indique o tipo de conveyor.
Dual: dois conveyors paralelos
Single: um conveyor
- Base1: primeira base. Caso queira associar mais de uma base,
utilizar o botão “Edit base” e utilizar o botão “ADD”. As demais bases receberão o
número posterior (Base2,Base3,etc.).Para deletar utilize o botão “delete”.
A função “edit base” cria virtualmente uma única máquina
NXT para efeitos de otimização e edição.
- Base name: Indique o nome da base da máquina para
identificação.Pode ser identificado pelo endereço IP.
- Base type: indique o número de módulos que comporta esta base.
- Machine communication server: Indique o nome ou o endereço IP
do servidor de dados (line server).
- Model default values: Em “modules” configure os módulos. Aperte
sobre a figura. As configurações disponíveis aparecerão. Selecione a
configuração correta.
Em “nozzle changer setup” indique as
configurações de nozzles.
Fuji do Brasil Maquinas Industriais LTDA - 261
6.2 – Job Builder
6.2.1- Shape Data
Em “Element information” na seção “Shape information”
utilizar no item “ppattern” um modelo para sistema “frontlight”. Abaixo estão os
modelos aceitos pelas máquinas NXT/AIM:
Fuji do Brasil Maquinas Industriais LTDA - 262
Em “ vision type” na seção “ Vision” do “ Shape process”,
utilizar a tabela de correspondência abaixo.
Caso este componente seja utilizado para várias máquinas,
manter o valor original em “Generic” e alterar o item em “Override” para a
máquina NXT.
Os vision types para as máquinas NXT/NXT-II/AIM são
diferentes em relação a outras máquinas Fuji. Utilize a tabela de comparação
abaixo:
6.2.2. Vision types 18 e 19
Vision types 18 e 19 são inspeções customizadas pelo programador.
O modo e locais de inspeção só podem ser editadas pelo aplicativo
VPD PLUS (é necessário uma licença para seu uso).

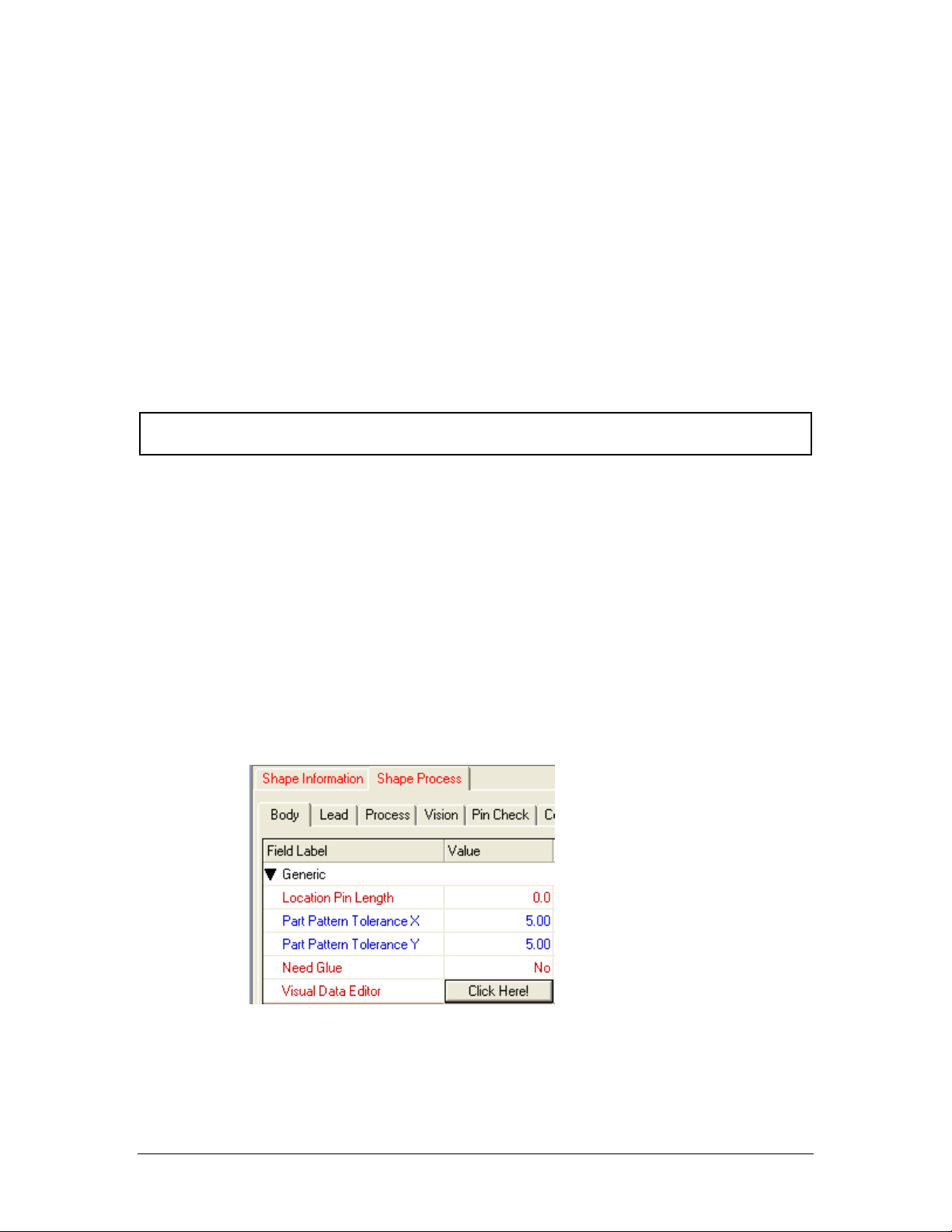

O acesso se faz pelo shape data, no item "Visual Data Editor".
Aperte o botão "Click Here"!
Para utilização do VPD PLUS, utilize o manual "VPD PLUS Operation
Manual".
OBS: As máquinas série NXT e AIM só utilizam sistema de iluminação “frontlight”
