O Shape Information é dividido em duas partes:
- Body: Dimensões do corpo do componente.
Length (X):Comprimento do corpo
Width (Y): Largura do corpo
Length Tolerance: Tolerância no comprimento do corpo
Width Tolerance: Tolerância na largura do corpo
Height: Altura do corpo, considerando os terminais
Color: Cor do corpo (preenchimento depende da máquina)
Height Tolerance: Tolerância na altura do corpo
(preenchimento depende da máquina)
Stand off: Distância entre o corpo e a placa. Diminuição da
velocidade de colocação do componente ao ser
atingido esta distância. Preenchimento depende da
máquina.
- Lead: Localização e dimensões dos terminais

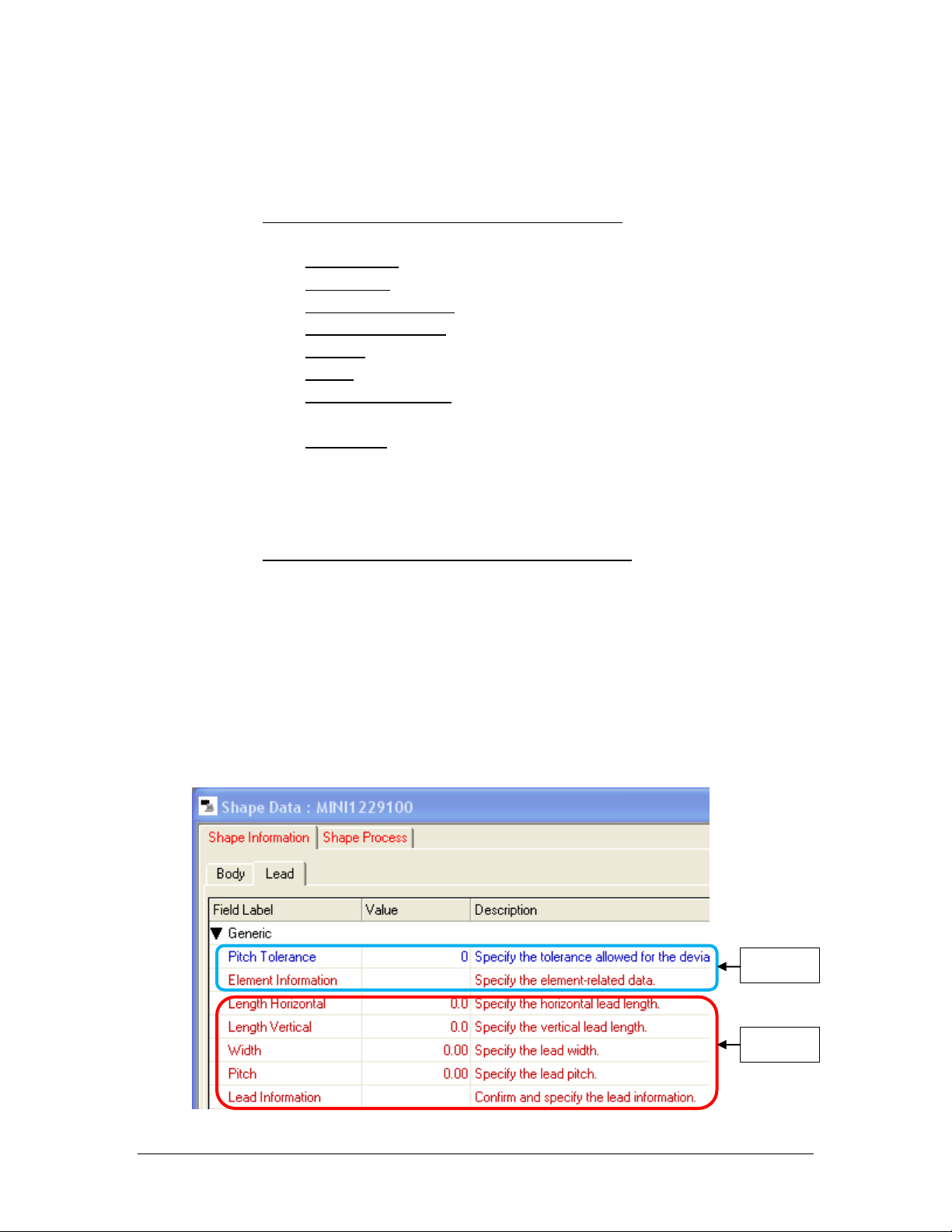

Existem dois modos de processo de visualização pelas
máquinas Fuji:o processo binário (SMD1) e o CCD level
(SMD3).
O SMD1 é utilizado nas máquinas IP-I, IP-II e CP-II,
CP-III e CP-IV.
O SMD3 é utilizado nas máquinas atuais, a partir da
série CP4-II e IP-3.
SMD3
SMD1
Fuji do Brasil Maquinas Industriais LTDA - 66
Só é necessário preencher os items relacionados ao
processo de visualização utilizado pela máquina.
As configurações para o sistema SMD1 devem ser
preenchidos no item “Lead information”. Ao clicar na lacuna
a frente deste item, aparecerá a palavra “click here”. Aperte
novamente este botão. Uma janela aparecerá.
Body size: Indique as dimensões do corpo do
componente.
Quantity : indique a quantidade de terminais em cada
lado.
Side 0: lado esquerdo
Side 1: lado inferior
Side 2: lado direito
Side 3: lado superior.
Length: Indique o comprimento dos terminais.
X: comprimento dos terminais nos lados direito
e esquerdo
Y: comprimento dos terminais nos lados
superior e inferior
Width: Indique a largura dos teminais.
Pitch: Indique a distância entre os terminais
+/-: Indique a tolerância no “pitch”
Sobre a figura, click nos terminais que serão
inspecionados.
A cor mudará para o cinza.
Com o botão “Set All” , todos os terminais serão
inspecionados.
Com o botão “Clear All”, nenhum dos terminais serão
inspecionados.
Com o botão “Zoom In”, a imagem é aumentada.
Com o botão “Zoom Out”, a imagem é diminuida.
Com os botões “Up/Down/Left/Right” a imagem pode
ser movida nas quatro direções.
Com o botão “Home”, a imagem retorna ao centro.
Ao terminar a configuração, click em “OK”.
Fuji do Brasil Maquinas Industriais LTDA - 67
Os itens relacionados ao SMD1 são automaticamente preenchidos
na primeira página.
