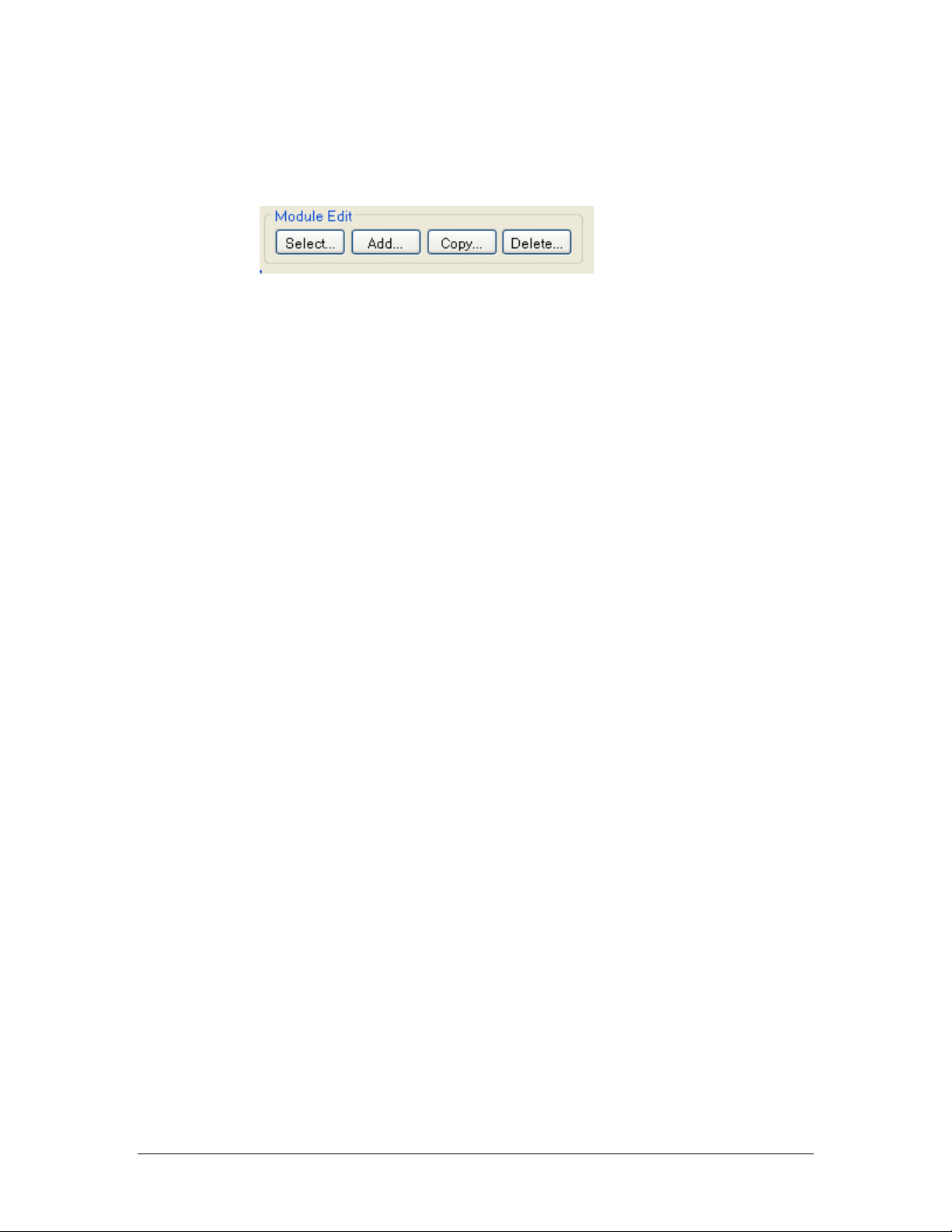

Na parte superior da tabela temos o menu de edição de módulos.
- Select – Seleção do módulo
É possível selecionar o módulo para que apareça na tela rapidamente.
Apertando o botão direito do mouse há acesso a outras funções.
Optimize module: otimiza somente o módulo
Add module: adiciona módulo
Copy module: copia módulo
Delete module: deleta módulo
Move to modules: Muda para a seção de módulos
Fuji do Brasil Maquinas Industriais LTDA - 117
Move to head setup: Muda para a seção de head setup (configuração de cabeça)
Move to nozzle changer setup: Muda para a seção da estação de nozzle
Move to feeder setup: Muda para a seção de feeders
- Add/ Delete– Adicionar módulo
Ao configurar uma máquina NXT, o Fuji Flexa por padrão deixa adicionado três
módulos.
Pode ser que seja necessário adicionar ou subtrair módulos.

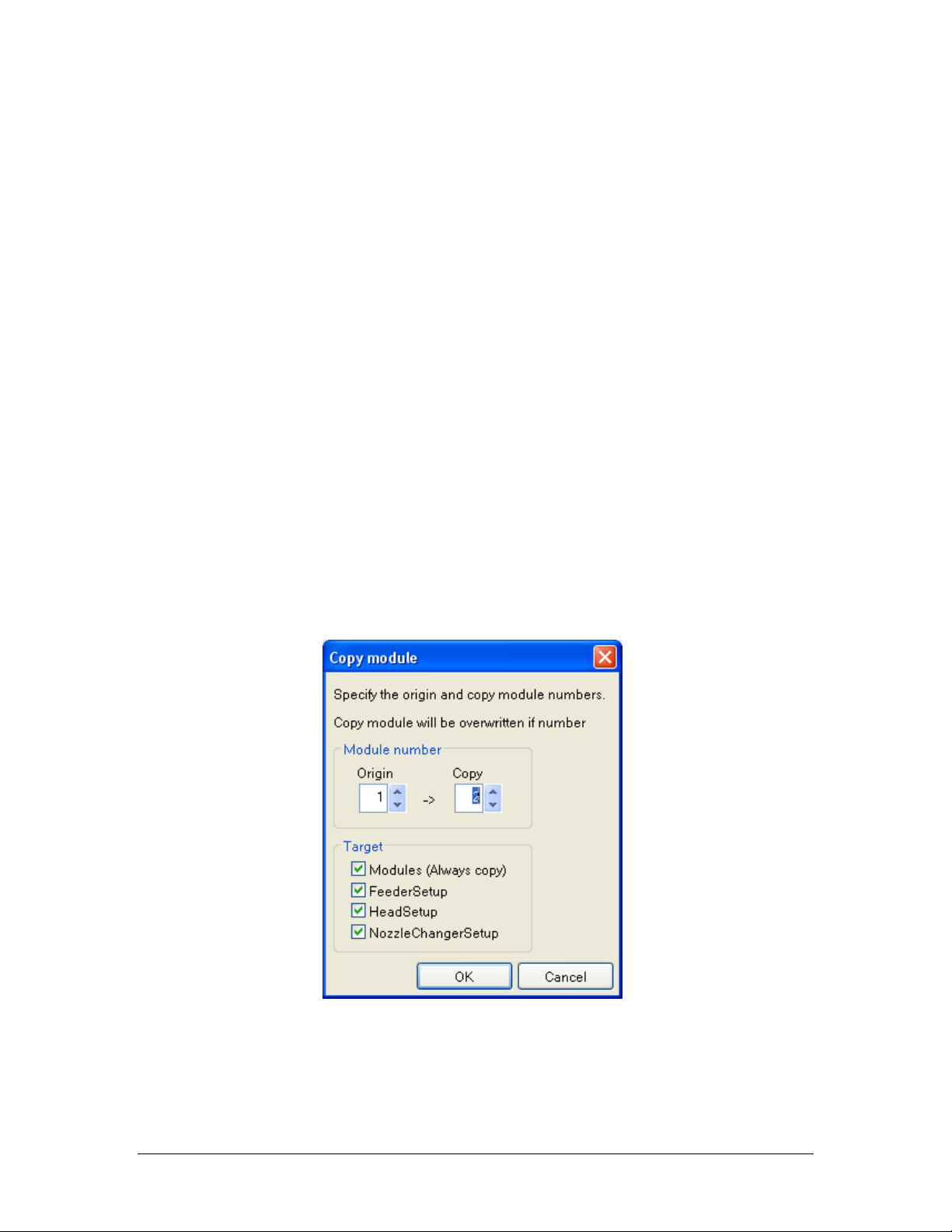

-Copy Module – copiar configurações de um módulo para outro módulo
Pode ocorrer de vários módulos terem as mesmas configurações.
Neste caso, só se faria a configuração de um módulo como referência. E deste
módulo seria feitas cópias para outros módulos.
Modules: configurações de tamanho de módulo e cabeça
Feeder setup: Configuração dos feeders na seção “feeder setup”
Head setup: Configuração de nozzles na cabeça.
Nozzle changer setup: Configuração de nozzles na estação de nozzles.
Fuji do Brasil Maquinas Industriais LTDA - 118
1.5.7. PREPARATIVOS PARA BALANCEAMENTO
Nesta primeira configuração de máquina devemos configurar
apenas os itens relativos ao balanceamento.
Balanceamento seria a distribuição automática dos componentes
entre as máquinas da linha selecionada, de modo que o tempo de produção
entre as máquina fiquem aproximados.
Vários critérioas são utilizados para o balanceamento. As principais
são:
- Dimensão do componente ( configurado no shape data);
- Tamanho e tipo de nozzle que fará a pega do componente (configurado
no shape data o nozzle que fará a pega e no machine configuration a
configuração de nozzles disponíveis);
- Tipo de inspeção visual adotado para o componente (configurado no
shape data o tipo de inspeção e no machine configuration o tipo de camera
existente);
Então , supondo que já foram criados os shape datas dos
componentes faltam, dos critérios acima, a configuração da máquina
(configuração de nozzles na estação de nozzles e configuração de cameras de
inspeção ).
Deve haver uma correspondência entre os nozzles utilizados no
shape data e os nozzles existentes na estação de nozzle. A mesma
correspondência deve haver entre o tipo de inspeção adotado no shape data e
câmera existente na configuração da máquina.
Portanto o primeiro procedimento a ser feito é a configuração de
nozzles na estação de nozzle condizente com os tamanhos de nozzles utilizados
pelos componentes. Depois verificar se o tipo de camera existente na máquina é
capaz de utilizar o sistema de inspeção adotado no shape data.
A configuração da estação de nozzle é feita na tabela “nozzle
changer setup”, nas máquinas série NXT /AIM; e “Nozzle setup” , nas demais
máquinas.
