Fuji do Brasil Maquinas Industriais LTDA - 37
1.5.3 . CONFIGURAÇÃO DO PAINEL

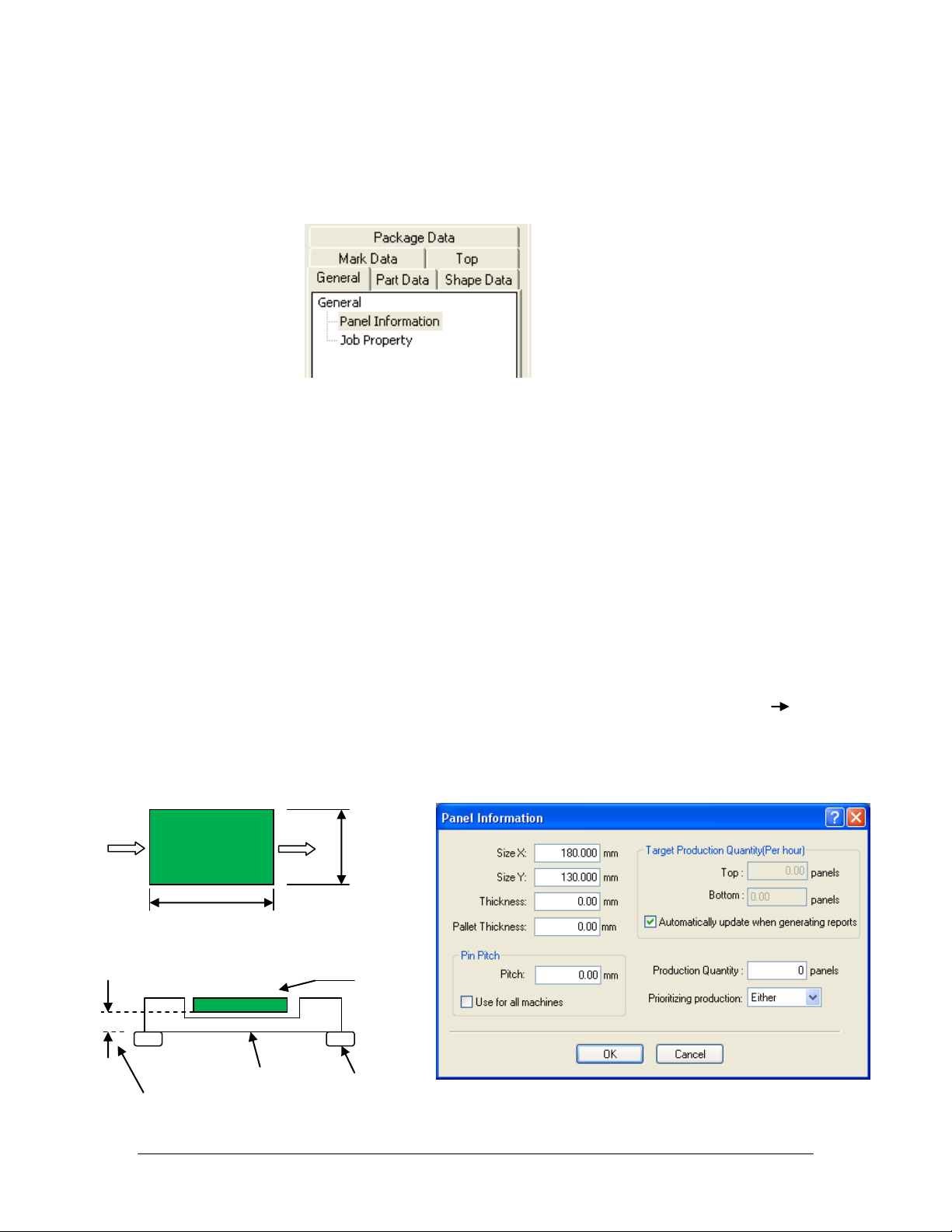

A configuração do painel é feita na tabela “general”.Dê duplo click em
“Panel information” ou aperte o botão direito do mouse e selecione “open”.
As dimensões do painel são:
Size X: Dimensão na direção X
Size Y: Dimensão na direção Y
Thickness: Espessura da placa
Outros dados:
Target Production quantity: quantidade de painéis a serem produzidos
por hora. Este dado será referência para o line monitor.
Production Quantity: Número de painéis a serem produzidos. Ao produzir
este número de painéis a máquina encerra a produção.
Priorizing production: Utilizado pelo multi job linebalancer. Indique o lado
do painel que terá prioridade no balanceamento e otimização.
Pitch: Utilizado quando há reversão no fluxo de produção para direita
esquerda, olhando-se de frente máquina. O valor é do pitch é P = Size X -10mm.
Pallet Thickness: Diferença entre A parte inferior do painel e o conveyor
utilizando-se um pallet.
Size
Y
Size
X
Painel
Conveyor
Pallet
Pallet
Thickess
Fuji do Brasil Maquinas Industriais LTDA - 38
1.5.3.1. AJUSTE DA ORIGEM DO “PANEL” E “BOARD”

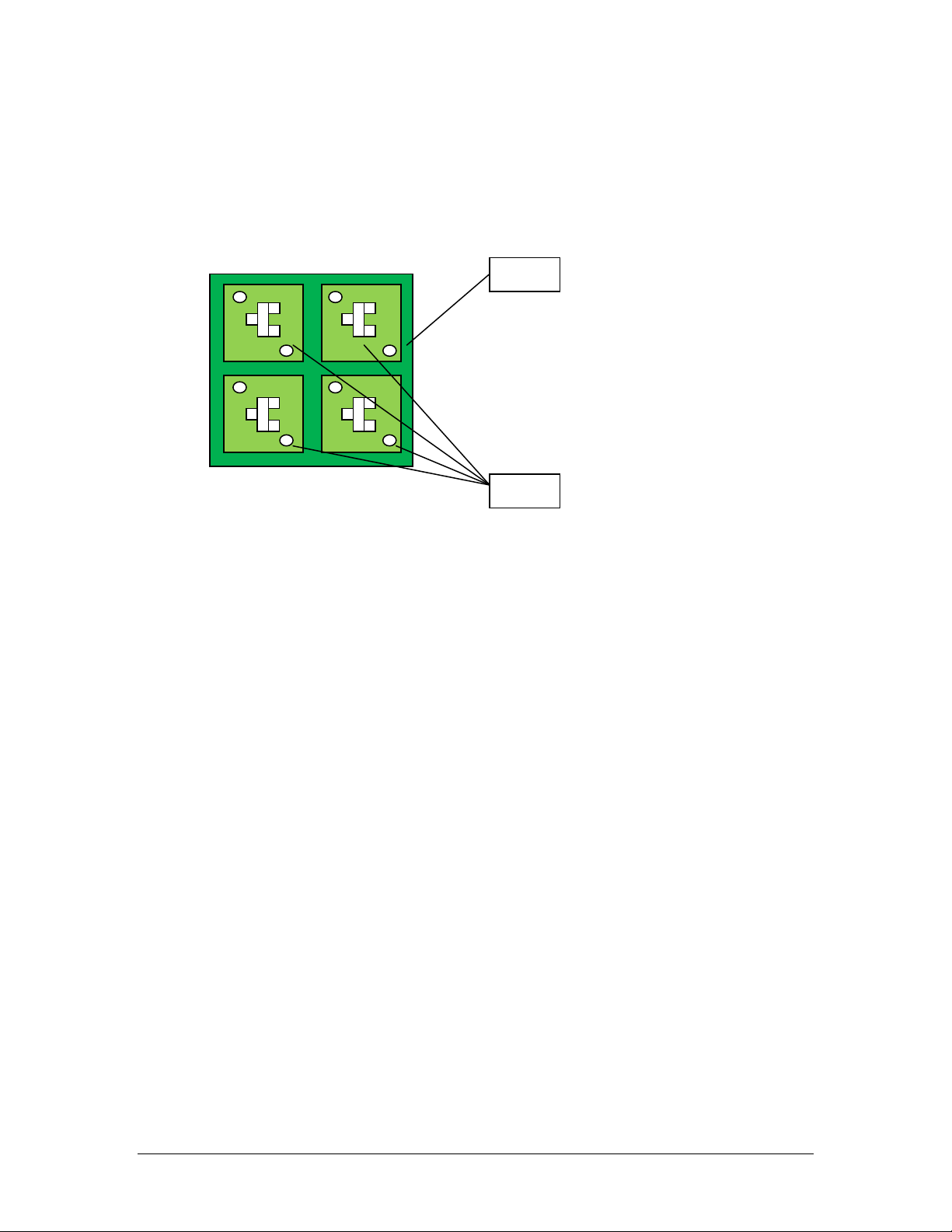

No Fuji Flexa há uma diferenciação entre “Panel” e “Board”.
Panel designa a dimensão física da placa.
Board designa os multiplos blocos de placas.
Existem duas origens de coordenadas utilizadas no Fuji Flexa. Uma
universal chamada “Panel Origin”, e outra referenciada ao “panel origin”
chamado “ Board origin”.
Panel Origin indica a posição do componente, da marca fiducial e board.
Board Origin indica a posição do componente e da marca fiducial.
Estas duas refererências são utilizadas alternadamente na tabela
“coordinates”.A utilização de uma referência ou outra fica a critério do
programador.
As coordenadas dos boards são referenciados pelo “panel origin”.
A configuração está no menu “tools/options/origin”
Panel
Board
Fuji do Brasil Maquinas Industriais LTDA - 39
A tabela está dividida em duas partes: Panel Origin e Board Origin

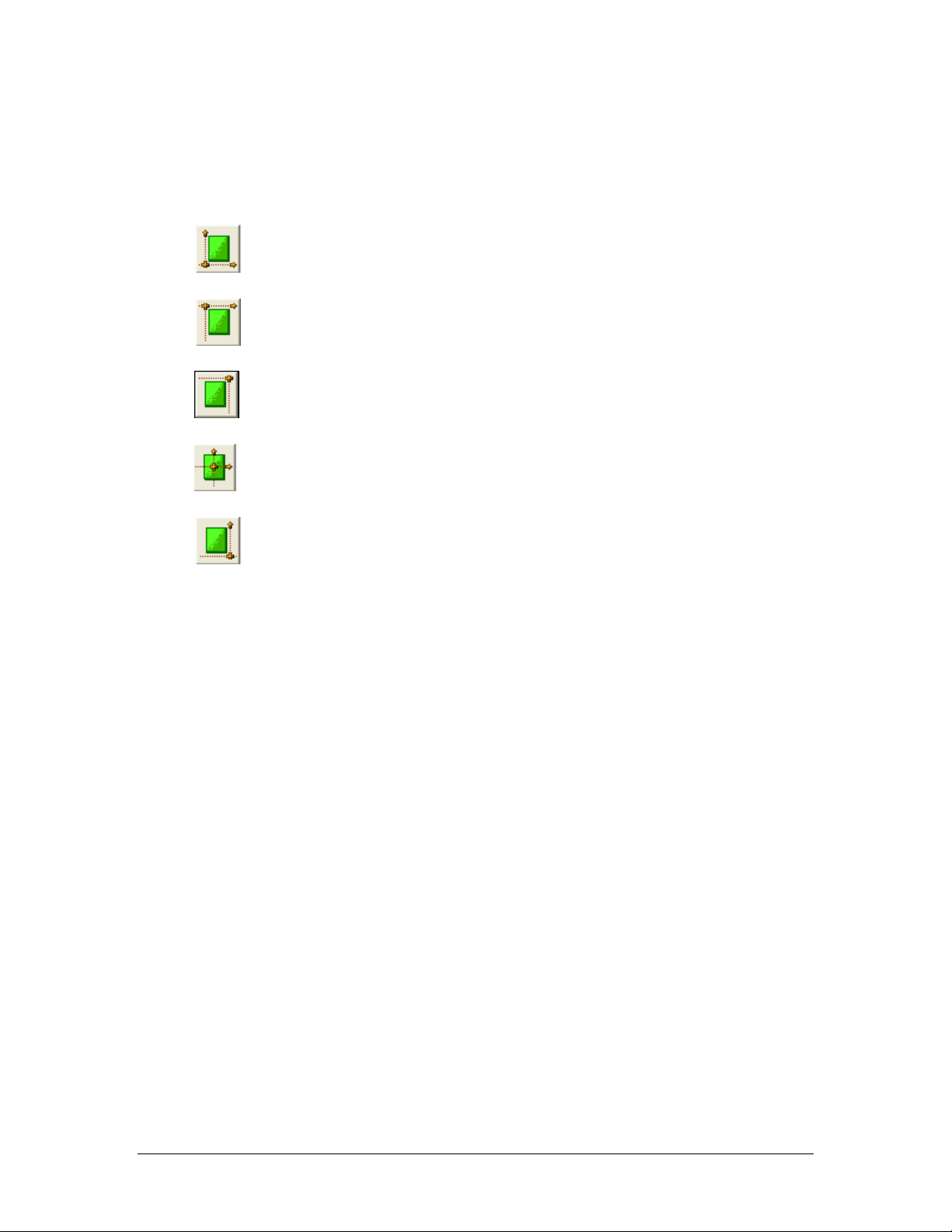

Apertando sobre o ícone pode-se alterar a origem do painel para cinco
posições pré-definidas.
Inferior esquerdo do painel / board
Superior esquerdo do painel / board
Superior direito do painel / board
Centro do painel / board
Inferior direito do painel / board
Utilizando o exemplo anterior, a origens são assim distribuidas:
