Fuji do Brasil Maquinas Industriais LTDA - 41

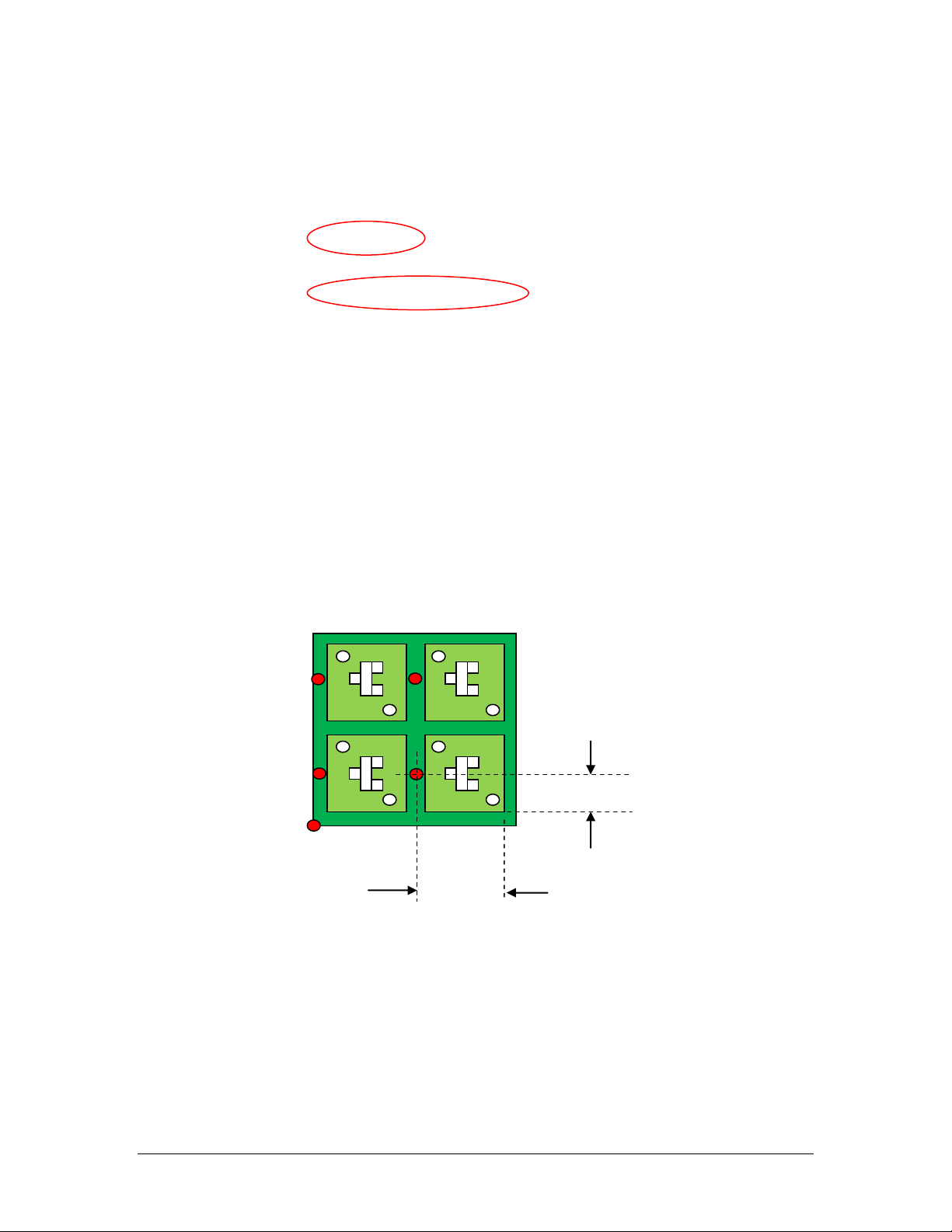

Outro exemplo abaixo onde a origem de board não está em uma das cinco
posições pré-definidas.
A referência neste caso é o canto inferior direito.
No sistema cartesiano temos:
Origin X: -100 mm
Origin Y: + 50 mm
Na configuração do Board teríamos:
50mm
100 mm
Fuji do Brasil Maquinas Industriais LTDA - 42

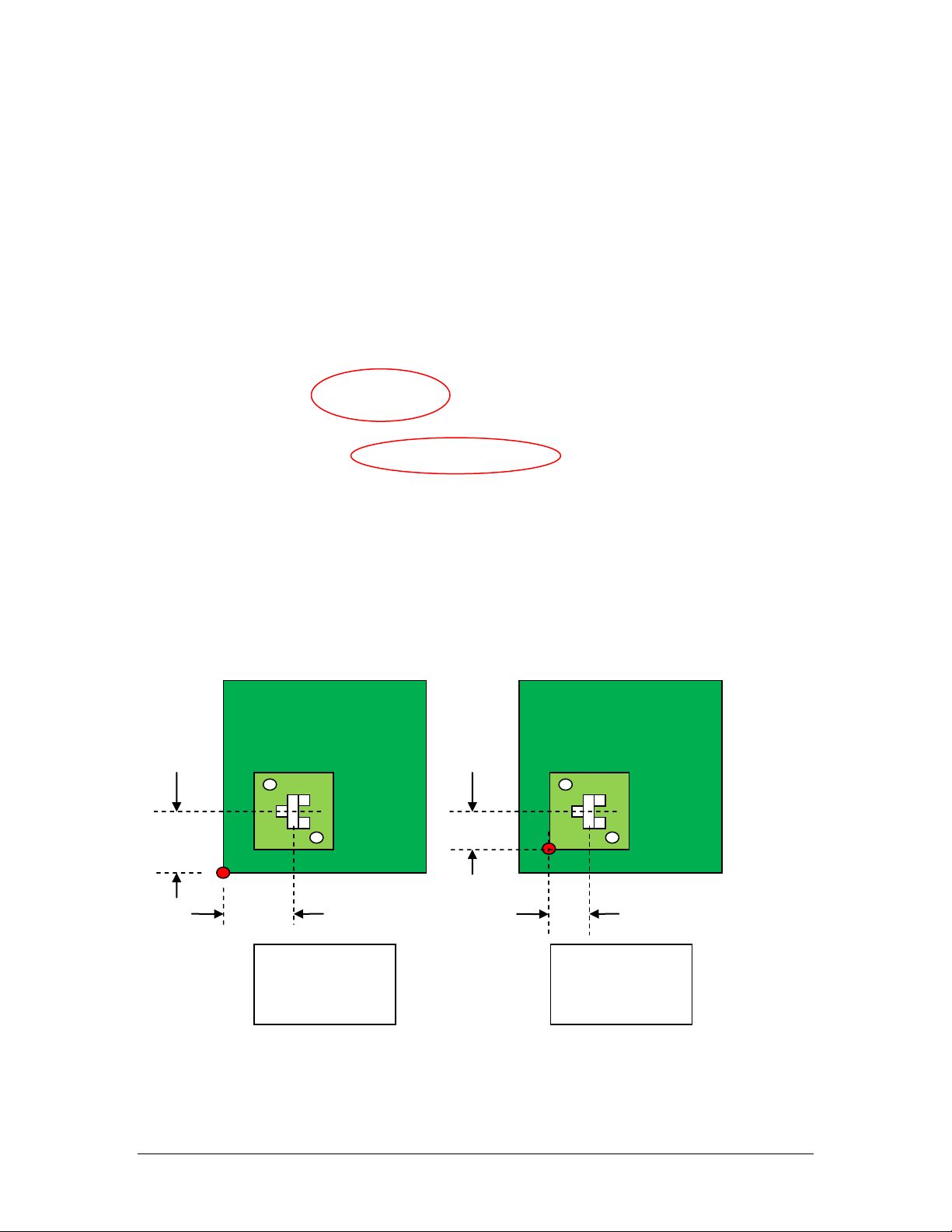

Através destas duas origens, é possível selecionar qual será a referência
adotada. O panel origin e Board origin.
Referência
utilizando
panel origin
Referência
utilizando
board origin
Fuji do Brasil Maquinas Industriais LTDA - 43
Para configurar a referência adotada vá no menu “Tools / Options /
Display”.
Em “coordinate”, escolha a referência.
OBS: Nesta mesma tela é possível alternar a unidade métrica para
milímetros (mm), polegadas (inch) e mil.
