Fuji do Brasil Maquinas Industriais LTDA - 87
Frontlight: Luz incide diretamente na superfície inferior do corpo.
Existe variantes do sistema forntlight e backlight para máquina QP242E/QP341E:
Front A: Valor padrão de sistema de iluminação para as máquinas Fuji, exceto
QP242E e QP341E. Iluminação frontlight utilizando lâmpada superior da câmera de
inspeção (QP242E/QP341E).
Front B: Iluminação frontlight utilizando lâmpada inferior da câmera de inspeção
(QP242E/QP341E)
FrontAB: Iluminação superior e inferior da câmera (QP242E/QP341E)
Back + Front A: Iluminação backlight mais iluminação forntlight utilizando
lâmpada superior da câmera de inspeção (QP341E).
Back + Front B: Iluminação backlight mais iluminação forntlight utilizando
lâmpada inferior da câmera de inspeção (QP341E).
Back + Front AB: Iluminação backlight mais iluminação forntlight utilizando
lâmpada superior e inferior da câmera de inspeção (QP341E).
Multicamera
Indicação das câmeras capacitadas para inspeção deste componente em máquinas
série AIM, NXT e QP242E. Caso não seja indicado nenhuma câmera, o Fuji Flexa
assume que qualquer câmera está capacitada para a inspeção.
Vision Height Offset
Deslocamento vertical da garra ou nozzle especial a fim de ter uma melhor
imagem dos pinos guias do componente (odd form) utilizando sistema de iluminação
sidelight. Valores positivos para movimento ascendente e valor negativo para movimento
descendente a partir do ponto original de inspeção.
Vision area offset X / Vision área offset Y
Quando utlizado os vision types "240" ou "243", automaticamente este item é
utilizado.
Quando os terminais de um componente "odd form" (irregular) ultrapassa os
limites da área de inspeção, automaticamente esta área é aumentada para o valor
indicado.
View (CP series)
Indique qual câmera inspecionará o componente.
Câmera Shutter speed
Tempo de abertura do diafragma das câmeras de inspeção de componentes.
Geralmente este valor é "0".
Vision number
ALgoritmo binário de inspeção de componentes. Somente para máquinas CP2,
CP3, IP1 e IP2.
Fuji do Brasil Maquinas Industriais LTDA - 88
CCD Level Offset
Tempo de exposição do componente na câmera (componentes transparentes).
Valor padrão é "0". Pode variar de –128 a +128. Valores negativos a imagem fica mais
clara. Valores positivos tornam a imagem mais escura.
Scan Área X / Scan área Y (QP242 / QP341 / XP2432 / XP243 / IP3)
Área de escaneamento (varredura) do componente durante a inspeção. Quando o
valor é zero, assume-se um valor um pouco maior que o corpo.
Scan Speed
Velocidade de escaneamento durante a inspeção do componente. Quando o valor
é igual a zero o valor é de 100%.
Camera for QP3 and NP2
Selecionar o tipo de camera para a inspeção deste componente.Verificar a
especificação das câmeras.
Câmera for QP1
Selecionar o tipo de câmera para a inspeção deste componente. Verificar a
especificação das câmeras.
Câmera position (XP series)
Selecionar a camera frontal ou traseira para a inspeção do componente. Em
"Auto" a máquina utilizará a câmera mais próxima.
Threshold Offset (XP series)
Para máquinas antigas que utilizam sistema binário. Especifique o valor de
contraste.
Fuji do Brasil Maquinas Industriais LTDA - 89

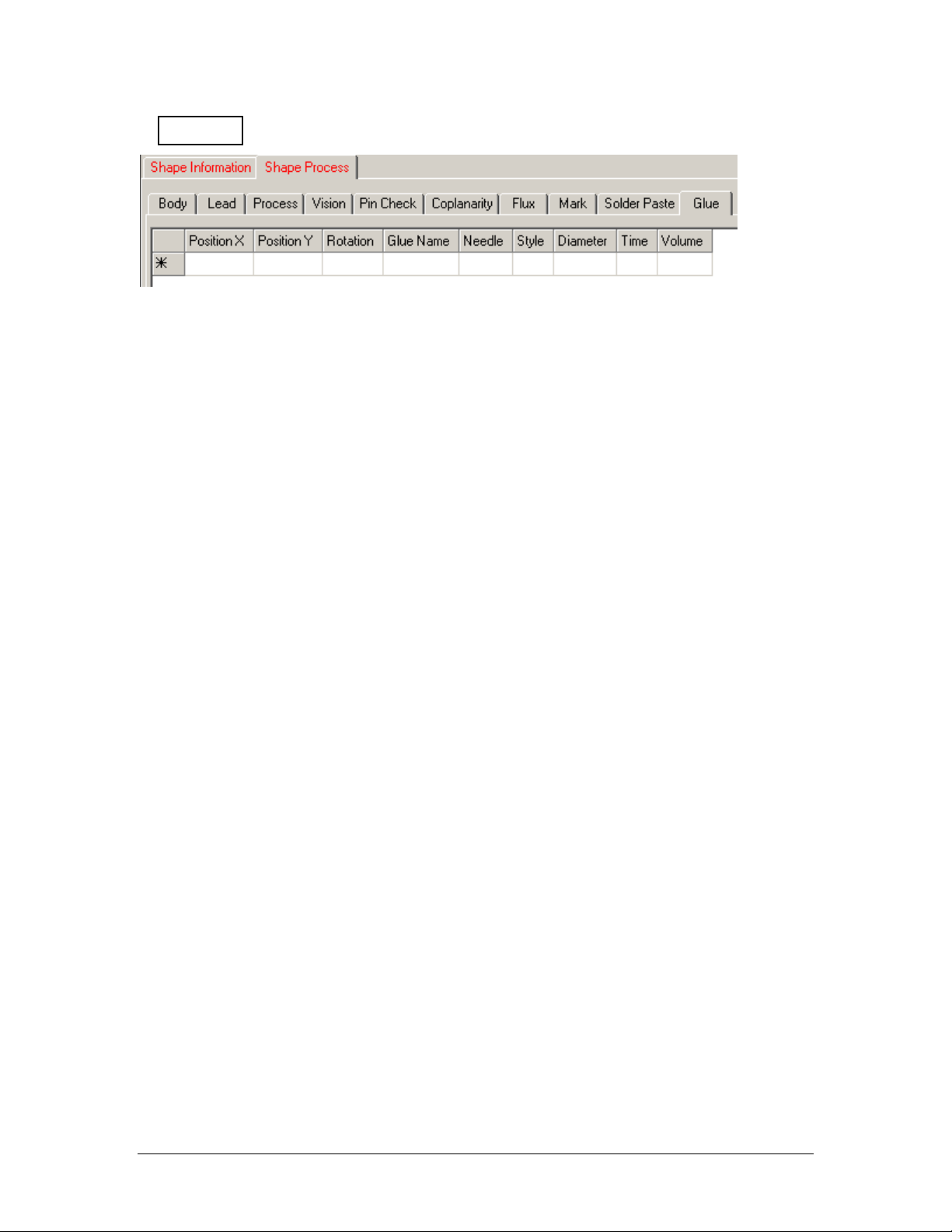

Os dados inseridos nesta tabela serão utilizados posteriormente para geração dos
pontos de cola (glue dot), através da função "generate glue dots".
Position X, Position Y
Indique, a partir do centro do corpo, as coordenadas do ponto de cola.
OBS: Atenção aos bicos duplos (Twin). A coordenada será o ponto médio entre os
dois bicos. O ângulo "0" é considerado com dois bicos na linha vertical.
Rotation
Rotação do bico (quando utilizado bico "twin").
Glue name
Nome da gota. Preenchimento necessário quando utilizado o line balancer em uma
linha com várias máquinas de "glue dispenser".
O nome da gota irá identificar na configuração de seringas na máquina uma
seringa que tenha o mesmo nome.
Needle
Modelo de needle (bico) a ser utilizado neste ponto. Para maiores detalhes, vá a
configuração da máquina e entre na tabela "needle available".
Style
Tipo de bico: único (single) ou duplo (twin)
Diameter
Diâmetro do bico.
Time
Tempo de acionamento da válvula durante o depósito de cola. Unidade em
milisegundos. Conhecido também como parâmetro "G".
Volume
Volume de cola a ser aplicado neste ponto (não é necessário o seu preenchimento)
GLUE
