Fuji do Brasil Maquinas Industriais LTDA - 54
Board: Fiducial a nível de bloco (board). Os componentes com
mesmo número do bloco (board) estarão referenciados as marcas fiduciais que
tiverem o mesmo número de bloco.
Panel: Fiducial a nível de painel (panel). Todos os componentes de
todos os blocos são referenciados a esta marca fiducial.
Group: Utilizado quando há leitura de marcas para desabilitação de
produção de blocos (SKIP). É criado uma marca de leitura de grupo.
Quando feito a leitura da marca de grupo, posteriormente a
máquina fará a leitura das marcas de desabilitação de produção de blocos.
Caso não seja identificado a marca de grupo, a máquina não
lê as marcas de desabilitação e inicia a produção de todos os blocos
normalmente.
- COLUNA “REF”
Nome da referência da marca fiducial. É a identificação individual
de cada marca fiducial. Fica a critério do programador o nome a ser utilizado,
evitando caracteres especiais (@,#,$,%,*,etc.) , espaço entre as letras e
duplicação de nomes.
- COLUNAS “POS X” E “POS Y”
Coordenadas das marcas fiduciais no eixo X e no eixo Y.
Atentar ao tipo de origem utilizada: “panel origin” ou “board origin”.
- COLUNA “MARK NAME”.
Indica o nome da configuração da leitura da marca (fiducial,skip,
panel ID e mask) .
Esta coluna está referenciada ao banco de dados “mark data”.
Ao clicar sobre a barra de rolagem, a coluna poderá aparecer em
branco, indicando que não há nenhuma configuração de leitura de marca.
É necessário neste caso criar uma leitura de marca no banco de
dados “mark data”.
Fuji do Brasil Maquinas Industriais LTDA - 55
No banco de dados, apertar o botão sobre o tipo de marca a ser
criada. Selecionar “new”.
Em “Mark Name” indicar o nome da configuração de leitura da
marca. Em “comment” , caso queira, indicar um comentário. Apertar o botão
“OK”.
Fuji do Brasil Maquinas Industriais LTDA - 56
Dependendo do tipo de marca, a janela de configuração muda:

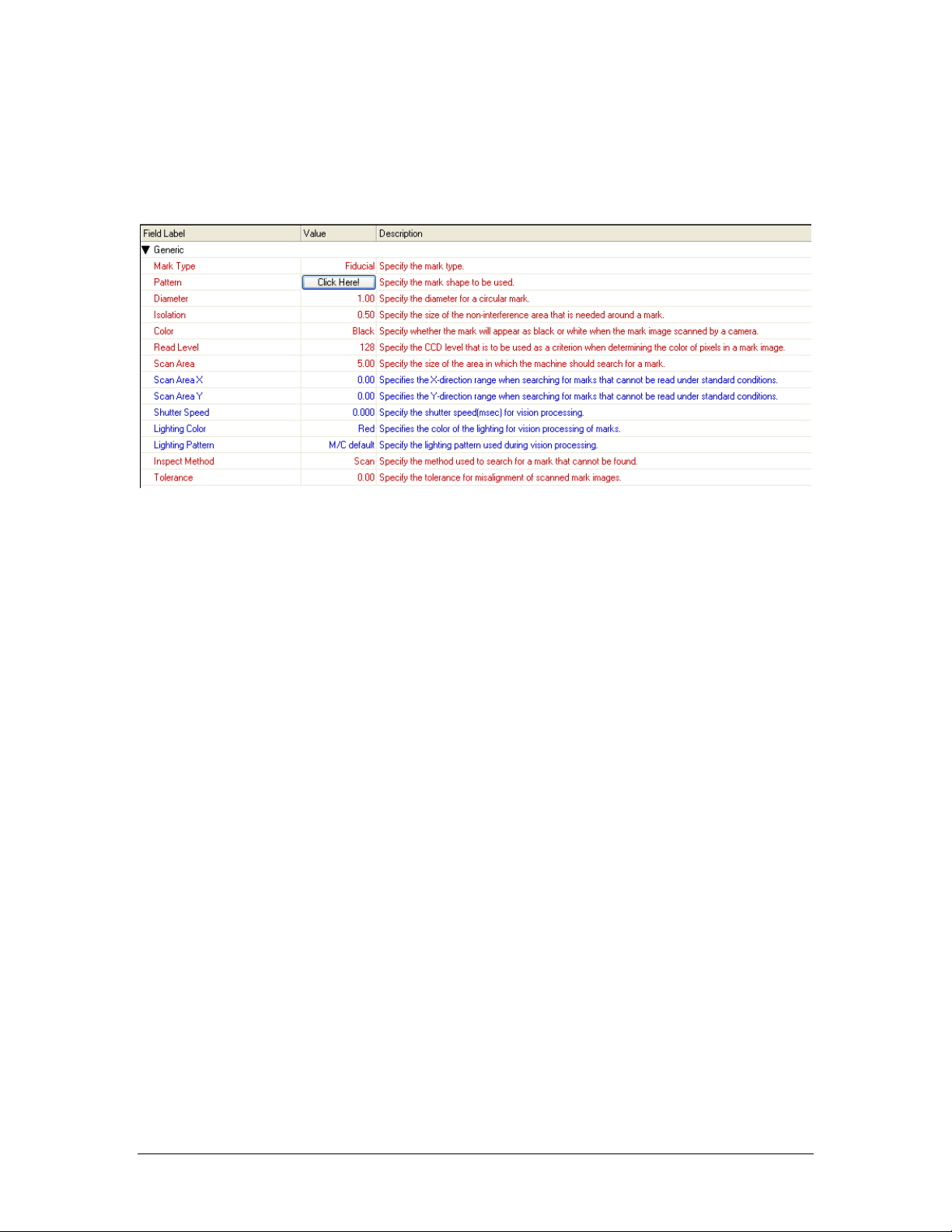

- Configuração de marca fiducial
- Mark type: altera o tipo de leitura (normalmente não se altera, já
que ao criar este item já foi indicado o tipo de marca correta).
- Pattern: Forma da marca fiducial. Aperte sobre a coluna a direita
de “pattern”. Aparecerá um botão “Click here!”. Aperte este botão.
Indique a forma da marca fiducial e click “OK”
