Fuji do Brasil Maquinas Industriais LTDA - 265
8 - Configuração da máquina
Modelo CP7* / CP8* / QP3*
8. Factory Lines
8.1. Na configuração da máquina configurar os seguintes itens:
- Machine Communicate Server: Indique o nome do
microcomputador onde está instalado o servidor de
comunicação para esta máquina.
- Get Production Data: Indique se o Fuji Flexa irá coletar dados
de produtividade da máquina(YES) ou não (NO).
- Gem Host Name: Indique o nome do micro onde está instalado
o aplicativo Gem Host, que fará a comunicação da máquina.
- Disable Gem: Indicar a desabilitação do aplicativo Gem Host
(YES) ou não (NO). É possível transmitir programas com o Gem
Host desabilitado.
- TCP/IP port #: Não alterar valor
- T3, T5, T6, T7, T8: Não alterar valor
8.1.1. Default Values:
CP 7/ CP8No item “Machine setup” do quadro “general”,
verificar o modo de trabalho da mesa em “table mode”.
AA- Uma mesa principal e uma reserva com mesmo setup,
para o mesmo programa
AB – Uma mesa principal para um modelo de programa e
uma mesa secundária para outro programa.
JOINT – Duas mesas sendo utilizadas para o mesmo
programa.
JOINT Resupply – Duas mesas sendo utilizadas para o
mesmo programa porém uma mesa é recolhida após o erro
sem parar a produção.
Fuji do Brasil Maquinas Industriais LTDA - 266

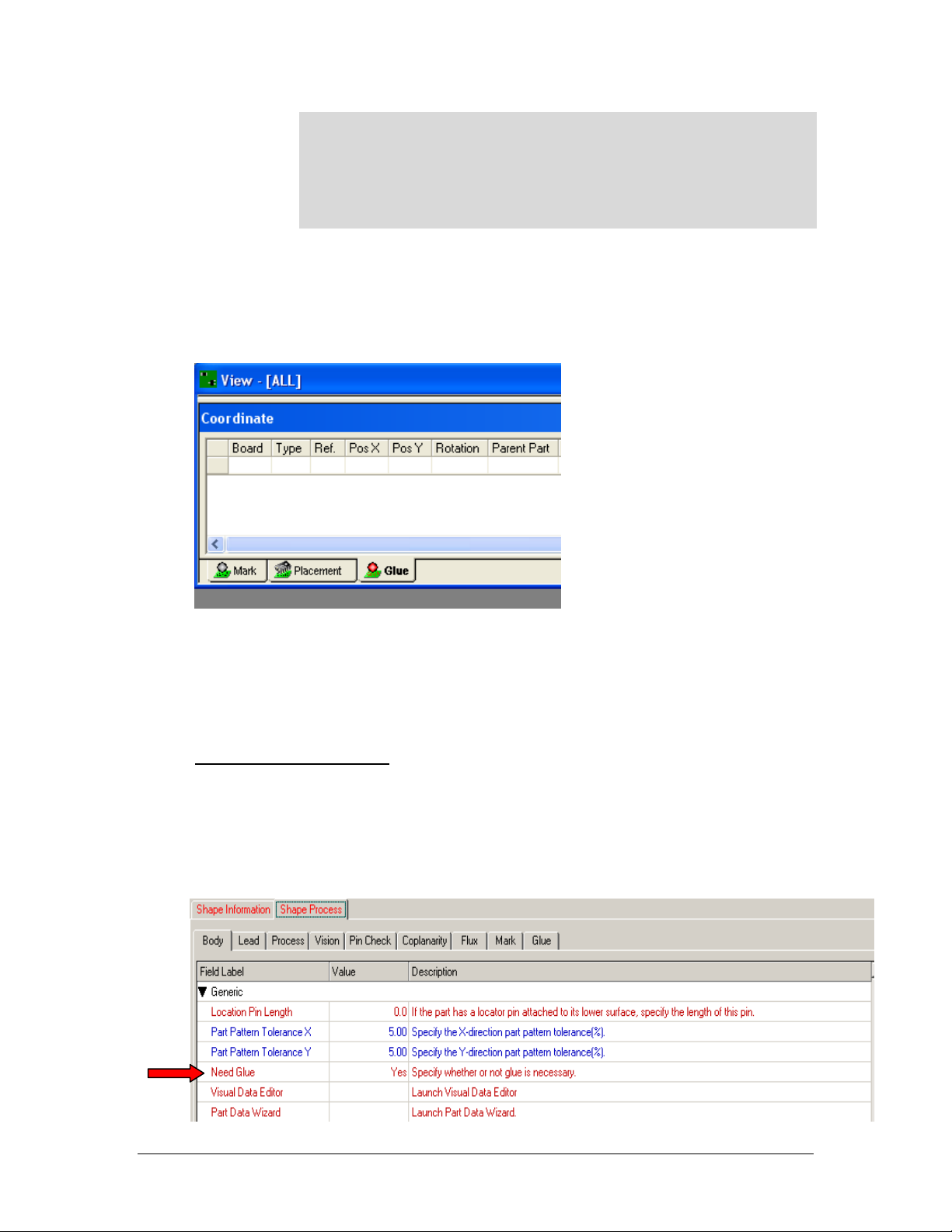

9 - Criação de sequências de
gota de cola (glue dispenser)
Os procedimentos abaixo se referem a colocação de gotas de cola com
máquinas adesivadoras (Glue Dispenser).
As coordenadas das gotas de cola são criadas a partir da configuração no
shape data e inseridas na aba "Glue" da tabela de coordenadas (coordinates).
É possível também inserir manualmente as coordenadas, porém torna-se
trabalhosa.
9.1. Configuração no Shape Data
1 - SHAPE PROCESS / BODY
Para habilitar a criação de gota de cola para este shape data, selecione
“YES” no item "Need Glue".
Este item tem prioridade sobre os demais itens de criação de gota de cola.
Fuji do Brasil Maquinas Industriais LTDA - 267
2 - SHAPE PROCESS / GLUE
Nesta tabela são inseridos as coordenadas dos pontos de deposição de
cola.
Estas coordenadas se referem ao centro do componente. O Fuji Flexa
então a partir destas coordenadas; e as coordenadas de colocação (placement)
do componente no painel, cria automaticamente as coordenadas na aba "Glue".
10
0
CORPO
GLUE
DOTS
POIN
T
Seringa
TWIN
Seringa
Single
10
0
10
0
