9.4. GLUE TRIAL /GLUE CHECK DOT
TRIAL DOT GOTAS DEPOSITADAS NA PLACA COM O OBJETIVO DE
ESTABILIZAR SEU FORMATO.
CHECK DOT GOTAS DEPOSITADAS NA PLACA QUE SERÃO
UTILIZADAS COMO REFERÊNCIA DE AJUSTE
START X: Coordenada de início da deposição de gotas na direção X.
referência em relação à origem de painel.
START Y: Coordenada de início da deposição de gotas na direção y.
referência em relação à origem de painel.
STEP DISTANCE X: Passo entre as colocações de gotas de cola na direção
X. Valores positivos, a colocação é no sentido para direita; negativo, sentido para
a esquerda.
STEP DISTANCE Y: Passo entre as colocações de gotas de cola na direção
Y. Valores positivos, a colocação é no sentido para cima; negativo, sentido para
a baixo.
GLUE TIME: tempo de acioamento da válvula para colocação da gota de
cola.
TRIAL DOT QTY: Quantidade de gotas colocadas no painel para trial dot.
CHECK DOT QTY: Quantidade de gotas colocadas no painel para check
dot
GLUE
TRIAL
GLUE
CHECK
-5
80
90
1
PANEL
ORIGIN
Fuji do Brasil Maquinas Industriais LTDA - 272
9.5. GERAR AS COORDENADAS DE GOTA DE COLA.

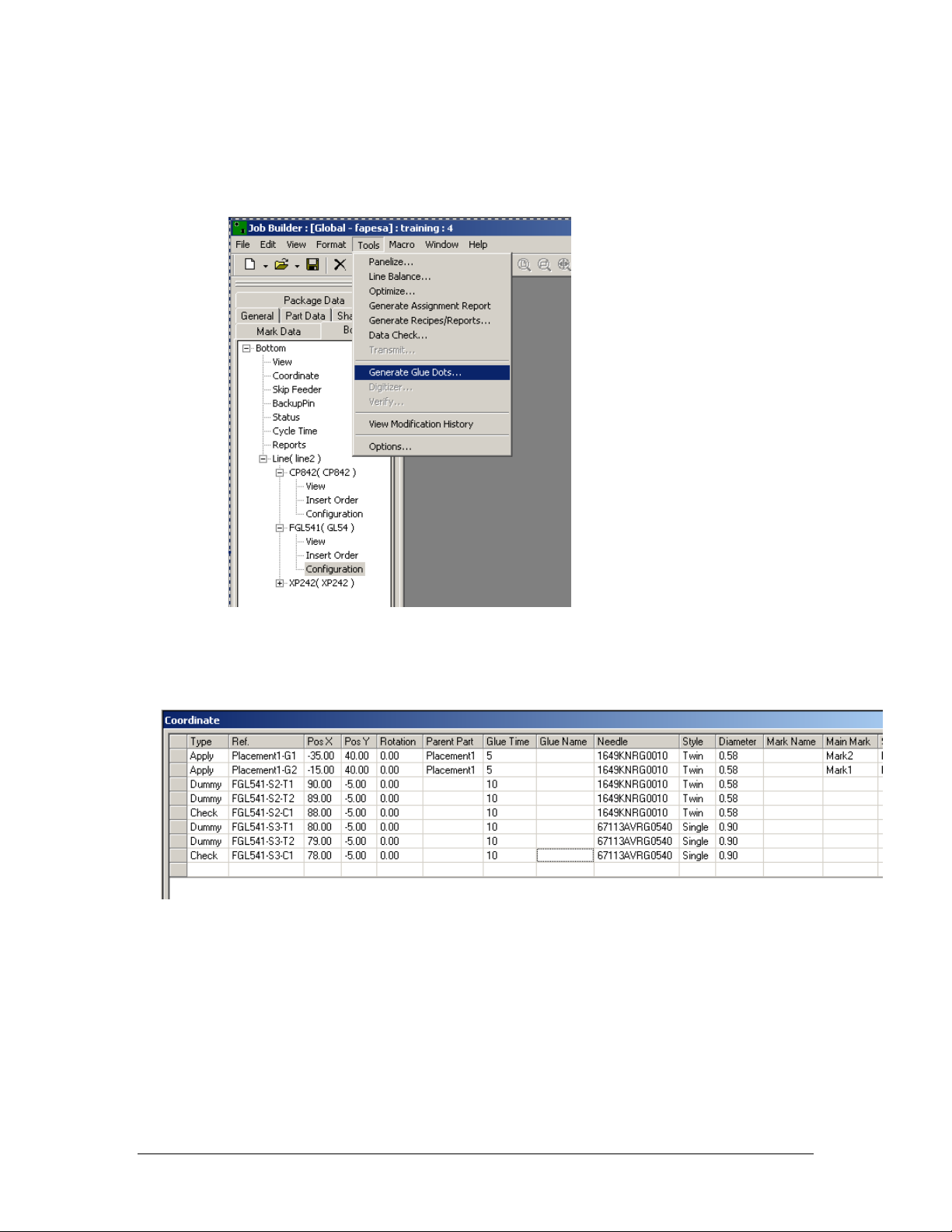

No menu "Tools", escolha "Generate Glue Dots".
As coordenadas de gota de cola são geradas na aba "Glue".
Fuji do Brasil Maquinas Industriais LTDA - 273
9.6. CONFIGURAÇÃO DA INSPEÇÃO DO DOT CHECK (GLUE CHECK)
É necessário configurar a inspeção dos "Dot check" (gotas de
inspeção).

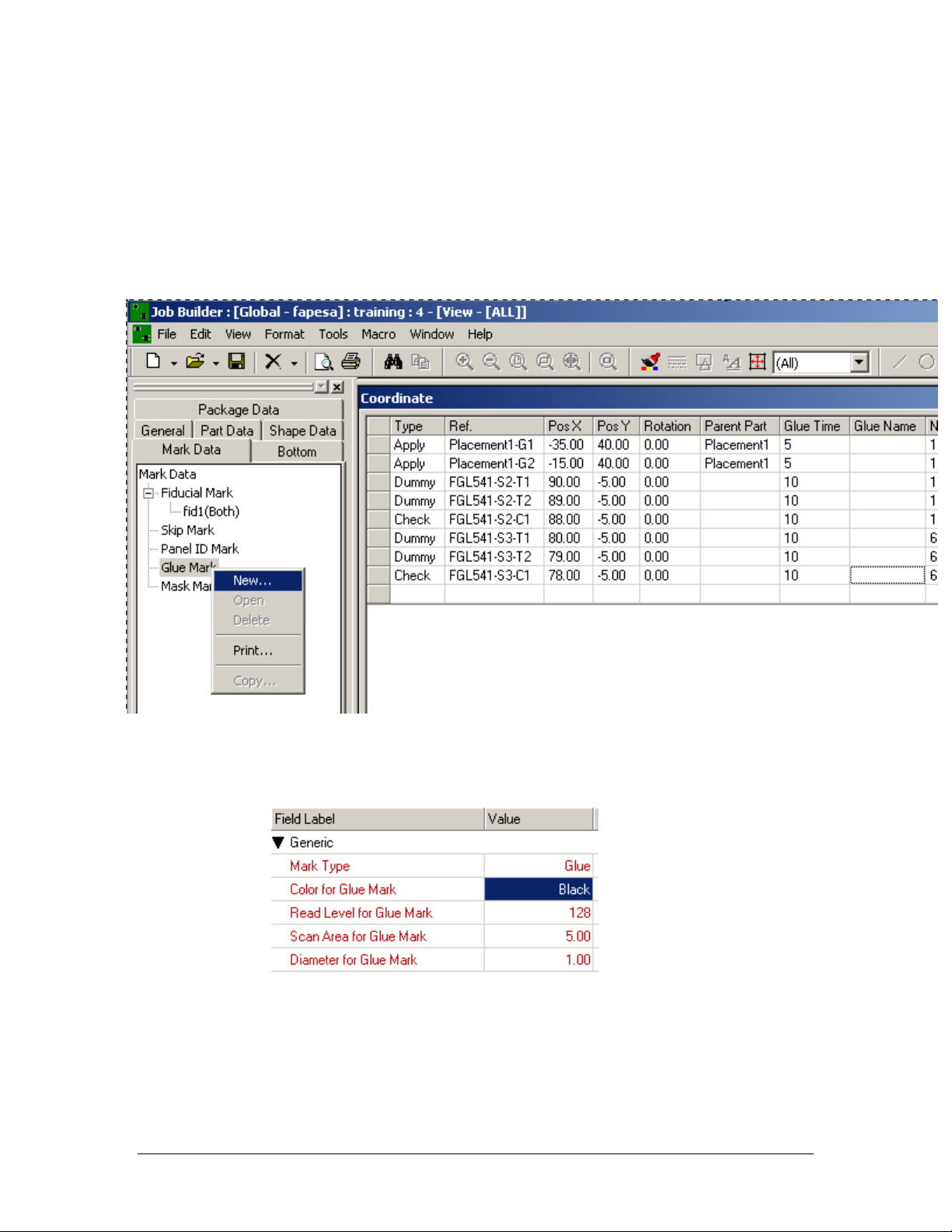

Vá na biblioteca "Mark Data". Selecione a palavra "Glue Mark".
Aperte com o botão direito do mouse e selecione "New".
Faça a configuração da gota de cola.
