Fuji do Brasil Maquinas Industriais LTDA - 72
Check point
Porcentagem do corpo do terminal a ser inspecionado. Quando valor = 0 é
considerado 30% de inspeção a partir da extremidade (ponta).
Quantity check limit
Porcentagem de terminais a serem inspecionados. Geralmente este valor é 100%,
exceto BGA´s com passos pequenos e/ou irregulares ou com terminais de diâmetro
pequeno e/ou variável.
Lead brightness
Alteração na sensibilidade da câmera a fim de aumentar o brilho dos terminais na
imagem adquirida pela câmera de componentes. Quando o valor = 0, a máquina assume
um valor automático.
LEAD
Fuji do Brasil Maquinas Industriais LTDA - 73
Process Options (QP242E / QP341E)
Processos especiais de inspeção para máquinas fine pitch.
0 – Sem processo especial
1 – Quando ocorrer erro, reinspecionar o componente rotacionando de 90 graus
(QP341, NP-2,IP-3 e QP242).
2 – Ao ocorrer erro de inspeção, retornar o componente a bandeja. Neste caso, a
bandeja deverá ser removida manualmente (QP341 e NP-2).
3 – Habilitar ao mesmo tempo os itens 1 e 2 (QP341 e NP-2).
Minimum diameter
Indicar o diâmetro externo mínimo do nozzle capacitado para a pega deste
componente.
Maximum diameter
Indicar o diâmetro externo máximo do nozzle capacitado para a pega deste
componente.
Name
Nome do nozzle. Os nomes já se encontram definidos na configuração da
máquina (nozzle available). Geralmente utilizado para determinar o uso específico de um
nozzle (geralmente nozzle especial).
Load check (NXT /AIM)
Checar o carregamento dos nozzles na cabeça (head) das máquinas AIM e NXT.
Minimum diameter
Diâmetro mínimo do disco reflexivo para a pega do componente.
PROCESS – NOZZLE / BACKLIGHT
Fuji do Brasil Maquinas Industriais LTDA - 74

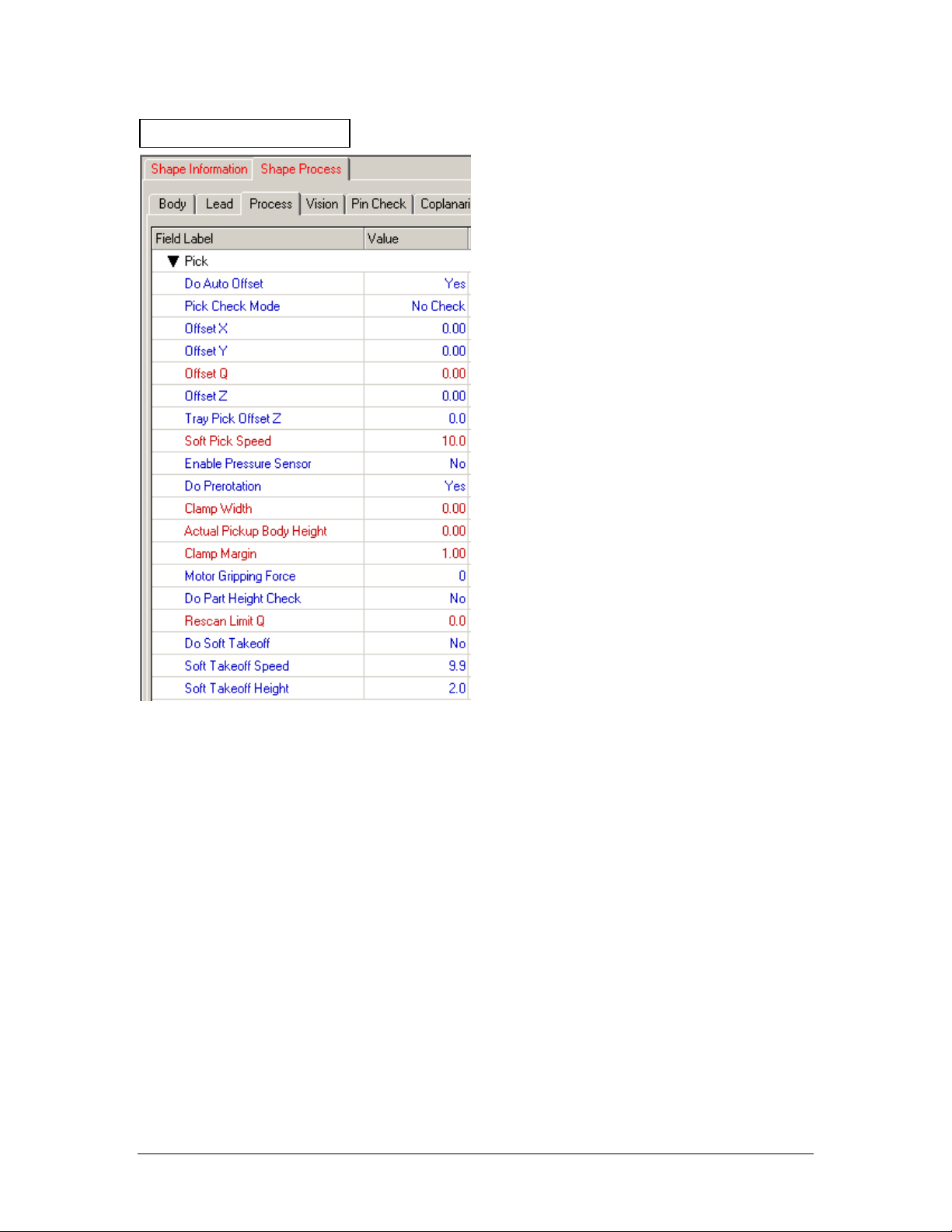

Do Auto Offset
Correção automática do ponto de pega do componente.
Pick Check Mode (NXT / AIM / CP séries / QP242E / QP341E)
Checagem da pega do componente (segunda estação série CP / single nozzle série
QP242E e QP341E / NXT e AIM -depende da versão da cabeça)
Offset X, Offset Y(QP242 / QP341 / XP24*E / XPF / IP séries /NXT/AIM
/CP7*/CP8* - CP2*,CP3*,CP4* e CP6* somente offset X)
Alteração do ponto de pega devido a irregularidade do formato do componente ou
do alimentador. Se este item estiver ativado, desabilitar o item "Do Auto Offset"
Offset Q(QP242 / QP341 / XP24*E / XPF / IP series /NXT/AIM )
Alteração angular do nozzle para pega do componente. Geralmente utilizado em
nozzles não circulares (especiais).
Offset Z (QP242 / QP341 / XP24*E / XPF / IP series /NXT/AIM )
Alteração na altura de pega do componente (Feeder, Stick feeder, vibrator feeder).
PROCESS - PICK
