Fuji do Brasil Maquinas Industriais LTDA - 130

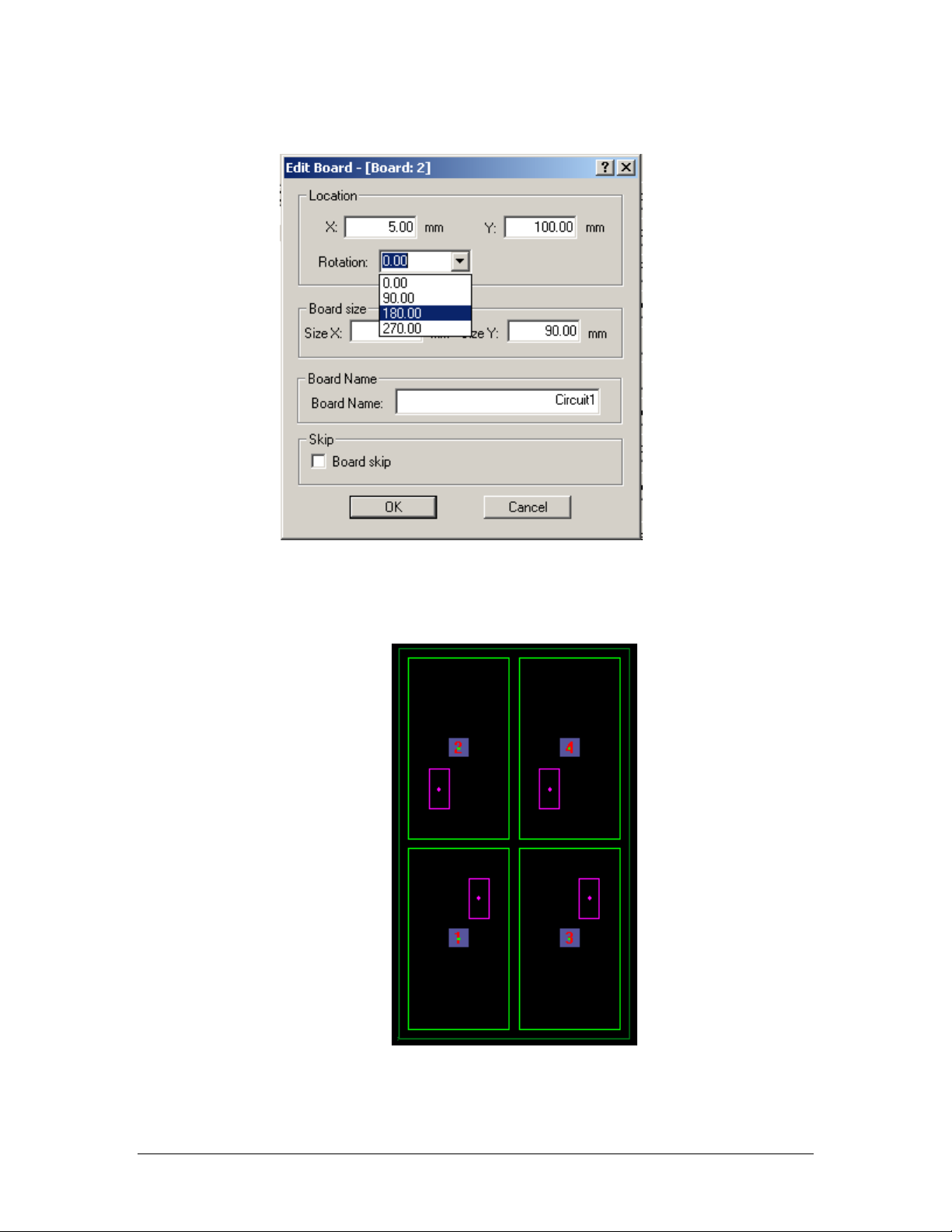

Alterar o valor em “ rotation” de “0” para “ 180”. Apertar o botão “OK”.
A placa placa rotacionará em relação ao seu centro.
Repetir o procedimento para a placa 4.
Ao final o resultado será o abaixo:
Fuji do Brasil Maquinas Industriais LTDA - 131

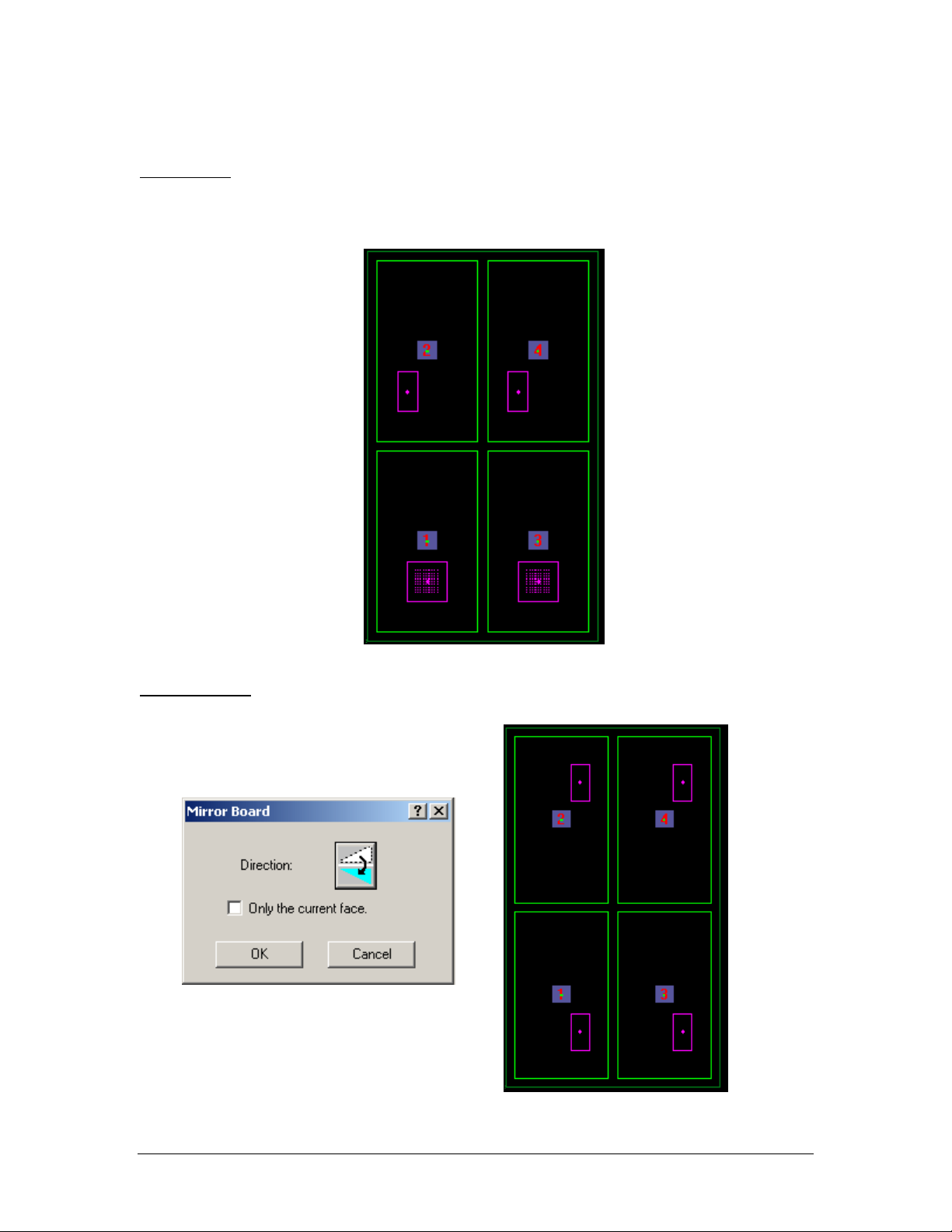

1.5.7.1.3. Outras funções de “panelize”.
Flip Board: Gira o lado da placa selecionada. Ou seja a placa originalmente do
lado inferior (BOTTOM) se torna da parte superior (TOP) e vice-versa.
No exemplo abaixo, as placas 1 e 3 estão com as placas giradas.
Mirror Board: Espelha a placa selecionada conforme o eixo designado. O eixo é
designado apertando o ícone .
Fuji do Brasil Maquinas Industriais LTDA - 132
Move Board Outline: Move somente a borda da placa, mantendo a posição
dos componentes, fiduciais e gotas de cola. O valor indicado é adicionado a
coordenada atual da placa (offset).
OBS: A dimensão e posição da borda do bloco não influencia no
programa final. Tem aspecto apenas visual.
