Fuji do Brasil Maquinas Industriais LTDA - 78
Transport speed
Velocidade de transporte do componente. Máquinas série CP é a velocidade de
giro da torre. XP143E, NXT (Head H04,H08 e H12) são os eixos X, Y e a torre. Demais
máquinas eixos X e Y.
Transport speed Z
Velocidade no eixo Z durante colocação do componente. Máquinas série CP,
movimento do eixo Z da mesa XY.
Transport speed Q (IP series /NXT /AIM/ XP24*/ QP242E /QP341E/ XPF)
Velocidade no giro do componente durante transporte.
Soft Place speed (NXT / AIM / XP14*/XP24* / XPF / QP242E / QP341E/ IP3)
taxa de desaceleração/aceleração no eixo Z durante a colocação do componente.
Place Motion Selection (NXT /AIM)
Item utilizado para colocação de pinos (uso de odd form – nozzle especial).
Geralmente item desabilitado (valor = 0)
Valores:
1 – Ao atingir o valor da pressão configurada (placing thrust pressure) a máquina
indica produção completa
2 – Se ao atingir o valor da pressão (place thrust pressure) e a máquina não descer
a altura indicada no tempo configurado (placement wait time), a máquina pára acusando
erro.
3 – Se a máquina atingir a altura correta , sem no entanto atingir a pressão
indicada (place thrust pressure), a máquina acusará erro, porém completará o ciclo de
produção.
4 – Ao atingir a altura correta, a máquina indica ciclo de produção completa. O
valor de pressão( place thrust pressure) é utilizado para detectar pinos tortos.
Place thrust pressure (NXT /AIM)
Indique o valor de pressão máxima a ser atingida. Seu uso depende do item em
"Place motion selection".
Placement wait time (NXT / AIM)
Tempo limite para que a máquina consiga colocar o pino.
Stack placing down speed (NXT /AIM)
Velocidade de descida para colocação do componente no formato "package on
package" (empilhado).
Stack placing up speed (NXT /AIM)
velocidade de subida após colocação do componente no formato "package on
package" (empilhado).
Fuji do Brasil Maquinas Industriais LTDA - 79
Table speed (máquinas série CP)
Velocidade de movimentação da mesa XY (eixos X e Y) após colocação deste
componente.
Slow place speed (IP1 /IP2)
Velocidade de descida para colocação do componente
Mode
Modo de movimentação dos eixos, dando menor ou maior acuracidade na
colocação do componente
Standard: componentes com passo grande entre terminais
Fine-slow: componentes fine pitch.
Fine Fast: componentes que não requerem muita precisão.
Alt feeder trigger
Erro que indicará mudança de feeder alternativo
Error: Qualquer erro
Parts: Erro de inspeção de componente
Miss: Não foi pego o componente (término de alimentação)
Dump position
Posição onde será depositado o componente rejeitado
Box: caixa
Tray: bandeja (XP series)
Conveyor: esteira(XP series / NXT / AIM / IP series)
Pickup Tray: Retorno para a bandeja (QP341 / NXT / AIM / XP24*/ XPF)
Forcing recovery times as 0 (NXT /AIM)
Yes: é ignorado os valores de recovery da máquina e shape data (recovery),
colocando valor "0" (NXT / AIM).
No: é utilizado o valor do shape data ou da máquina. Se houver valor diferente de
"0" no shape data, prevalece o valor do shape data.
Recovery times
Número de tentativas de pega do componente ao ocorrer um erro. Se valor =0,
assume o recovery existente na máquina. Se o valor for diferente de "0", prevalece o
valor indicado no shape data.
Fuji do Brasil Maquinas Industriais LTDA - 80

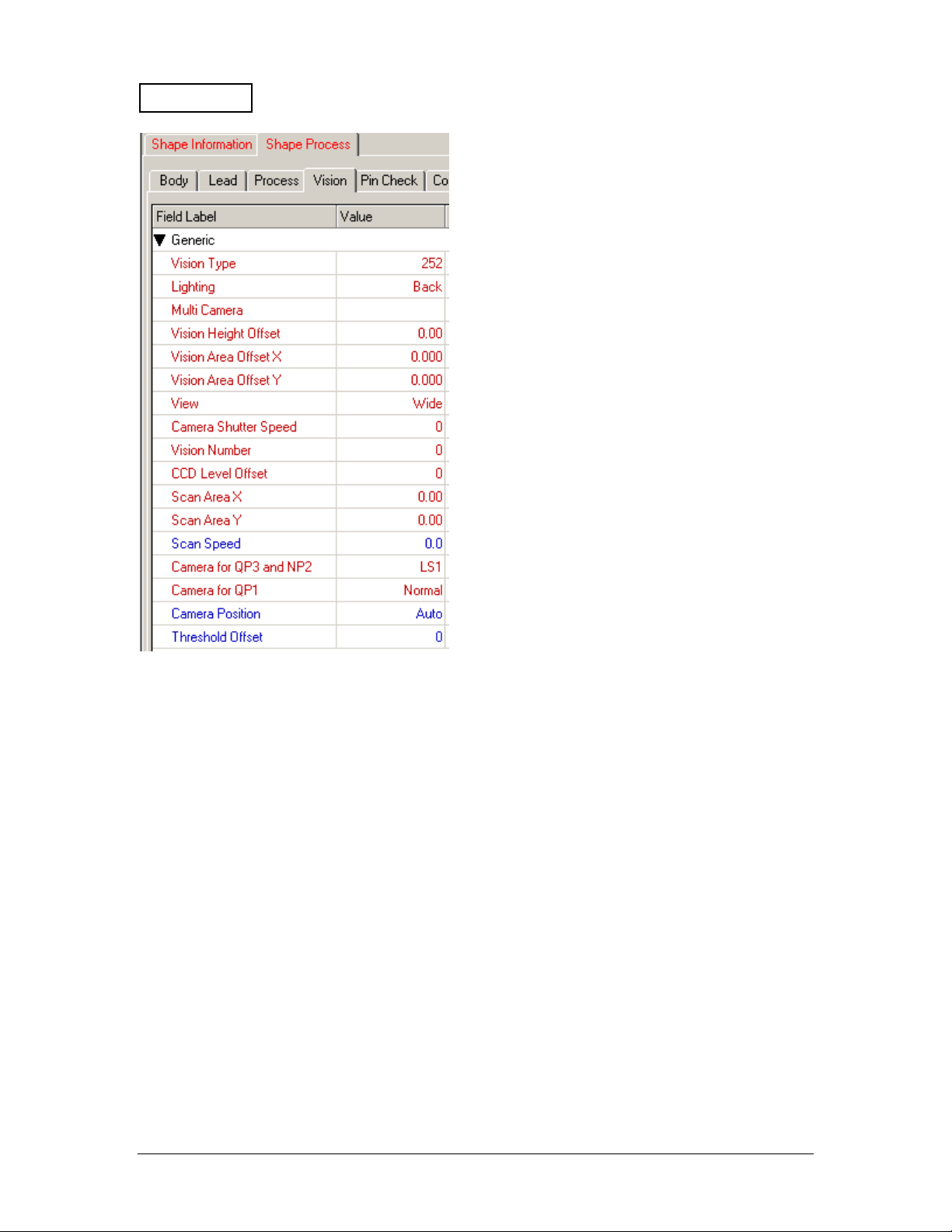

Vision type
Algoritmo utilizado para inspeção do componente.
-10 / (60 -NXT/AIM): Retangular (sistema backlight)
-11 / (61 -NXT/AIM): Tantalum Spragues sem polaridade
-13 / (63 -NXT/AIM): Tantalum Spagues com polaridade
VISION
