FUJI Flexa Operation and Programming Rev07.pdf - 第247页
Fuji do Brasil Ma quinas Industriais LTDA - 247 5 - Editando o Feede r Setup Dur ante o balanceame nto ou otimização cert as posições de aliment ador es devem ser mantidas, modificadas de posição e passo ou desabilitadas…
Fuji do Brasil Maquinas Industriais LTDA - 246

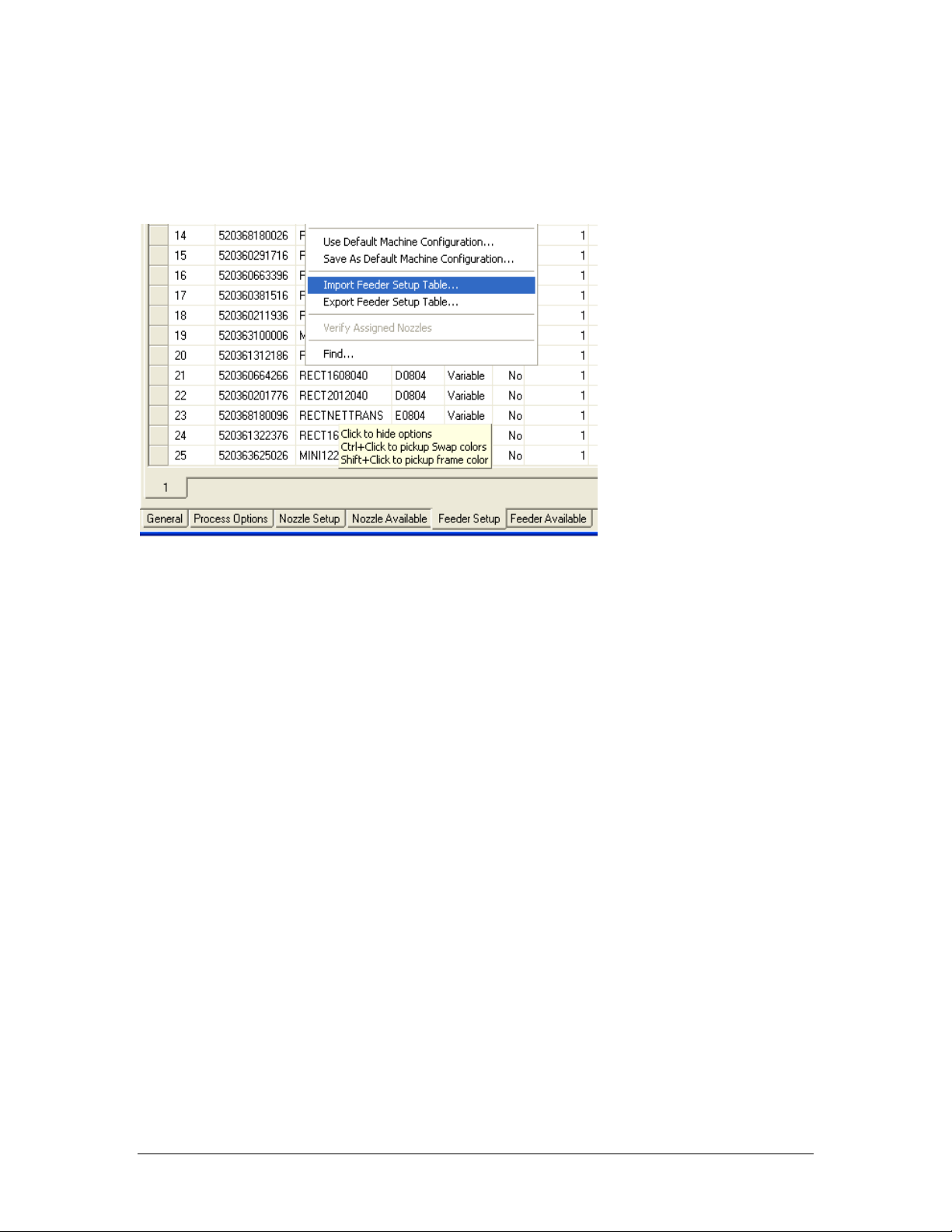

4.6.2. Importar o Feeder Setup
Vá na aba "Feeder setup" no job. Aperte o botão direito do mouse em
qualquer área da tela. Selecione "Import feeder setup table".
Selecione o arquivo e aperte "Open"
Fuji do Brasil Maquinas Industriais LTDA - 247
5 - Editando o Feeder Setup
Durante o balanceamento ou otimização certas posições de alimentadores
devem ser mantidas, modificadas de posição e passo ou desabilitadas.
Algumas posições devem também ter distribuidas seus componentes entre
dois ou mais feeders (alimentadores) ou bandejas.
Estas configurações são feitas no aba "Feeder setup" da configuração da
máquina.
5.1. Desabilitando o feeder
O feeder pode ser desabilitado selecionando "yes" a caixa de seleção da
coluna "SKIP".
A janela de aviso aparecerá informando que todos os feeders com mesmo
part number serão desabilitados. Aperte "OK".
Fuji do Brasil Maquinas Industriais LTDA - 248
5.2. Variando o status da máquina
A posição do feeder pode ter três estados:
- Variable: Sua posição pode variar durante a otimização.
- Fixed: Sua posição é fixa, mesmo durante a otimização.
- Reserved: Posição reservada. Nenhum feeeder pode ser alocado nesta
posição.
Pode-se mudar individualmente na coluna "status"
5.3. Alterando o Ângulo da bandeja
É possível alterar a rotação da bandeja (Tray Direction) em relação
aposição previamente configurada no package data. Não confundir com o
item "Direction" do part data.
Posição 90 graus
no “tray direction”
Posição 0 graus no “direction” do
part data
Posição 0 graus
no “tray direction”
