Fuji do Brasil Maquinas Industriais LTDA - 90

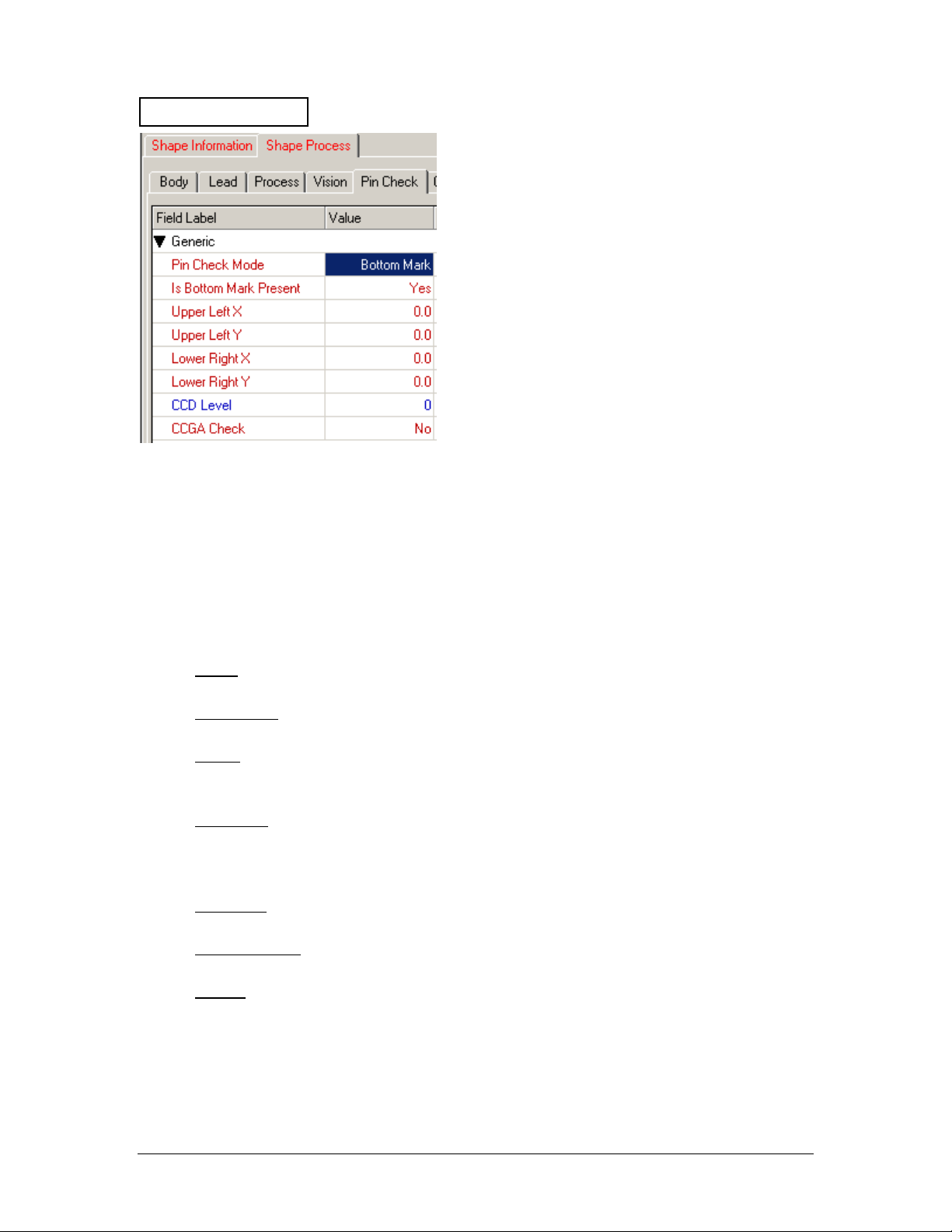

Pin check
Item opcional para leitura da superfície superior ou inferior do componente, por
procura de marcas ou chanfros,quando alimentado em unidade de bandeja (MTU).
Máquinas FIP-1 / FIP-2 / FIP-3 necessitam de câmera especial (leitura na
superfície superior).
Pin Check Mode
Modo de atuação durante a leitura de posição ou marcas na superfície superior do
componente.
CUT: Verificação de chanfro em uma das extremidades do componente em
somente um ponto (coordenada).
CUT Área: Verificação de cranfro em uma das extremidades do componente em
uma área (indicado pelos itens "upper Left X/Y" e "Lower Right X/Y).
Mark: Leitura de marca na superfície do componente em uma área (indicado pelos
itens "upper Left X/Y" e "Lower Right X/Y). Se não for encontrado a marca, o
componente é rejeitado.
Mark180: Leitura de marca na superfície do componente em uma área área
(indicado pelos itens "upper Left X/Y" e "Lower Right X/Y). Se não for encontrado a
marca, o componente é rotacionado de 180 graus e feito nova leitura. Se a segunda leitura
for feita normalmente, os demais componentes serão rotacionados após a pega.
Mark1st: É feita a leitura de marca somente do primeiro componente a ser pego na
bandeja.
Bottom Mark: É feita a leitura na superfície inferior do componente em uma
área(indicado pelos itens "upper Left X/Y" e "Lower Right X/Y).
Bump: É feita a leitura da marca na superfície inferior do componente a procura
de uma protuberância ou terminal esférico (ball lead).
PIN CHECK
Fuji do Brasil Maquinas Industriais LTDA - 91
Coplanarity
Item opcional. Somente para máquinas com os sensores de coplanaridade
instalados.
Do coplanarity
Indicar se será feito a verificação de coplanaridade dos terminais.
YES: Será feito a verificação.
NO: Não será feito a verificação.
Bumper Exist
Indicar a existência de saliências (bumpers) nos cantos do componente.
YES: Existe saliência (bumper)
NO: Não existe saliência (bumper)
Linear Tolerance
Indicar a tolerância no alinhamento dos terminais.
Sampling rate
Indicar a cada quantidade de componentes colocados deve ser feita nova medição
de coplanaridade.
Scan Point
Indicar a distância a partir da ponta do terminal de onde será feita a medição.
Scan times
Indicar o número de medições a serem feitas.
COPLANARITY
Fuji do Brasil Maquinas Industriais LTDA - 92
Scan Offset
Se um valor for colocado aqui, a segunda e subseqüente medições terão uma
distância incrementada deste valor indicado, a partir do ponto indicado em "Scan Point".
Coplanarity editor
Item opcional para máquinas NXT / AIM. Necessário instalação do software de
coplanarity check.
Coplanarity tolerance
Tolerância no plano horizontal dos terminais.
Flux
Item para máquinas Odd form que utilizam dispensadora de fluxo.
Do flux
Indicar se será colocado fluxo ou não neste componente.
YES: Será colocado o fluxo.
NO: Não será colocado o fluxo.
Dwell Time
Tempo que o componente ficará imerso no fluxo.
Slow dipping height
Altura em relação ao ponto de colocação onde o movimento do eixo Z começará a
diminuir.
FLUX
